ISTRUZIONI DESTINATE ALL’INSTALLATORE

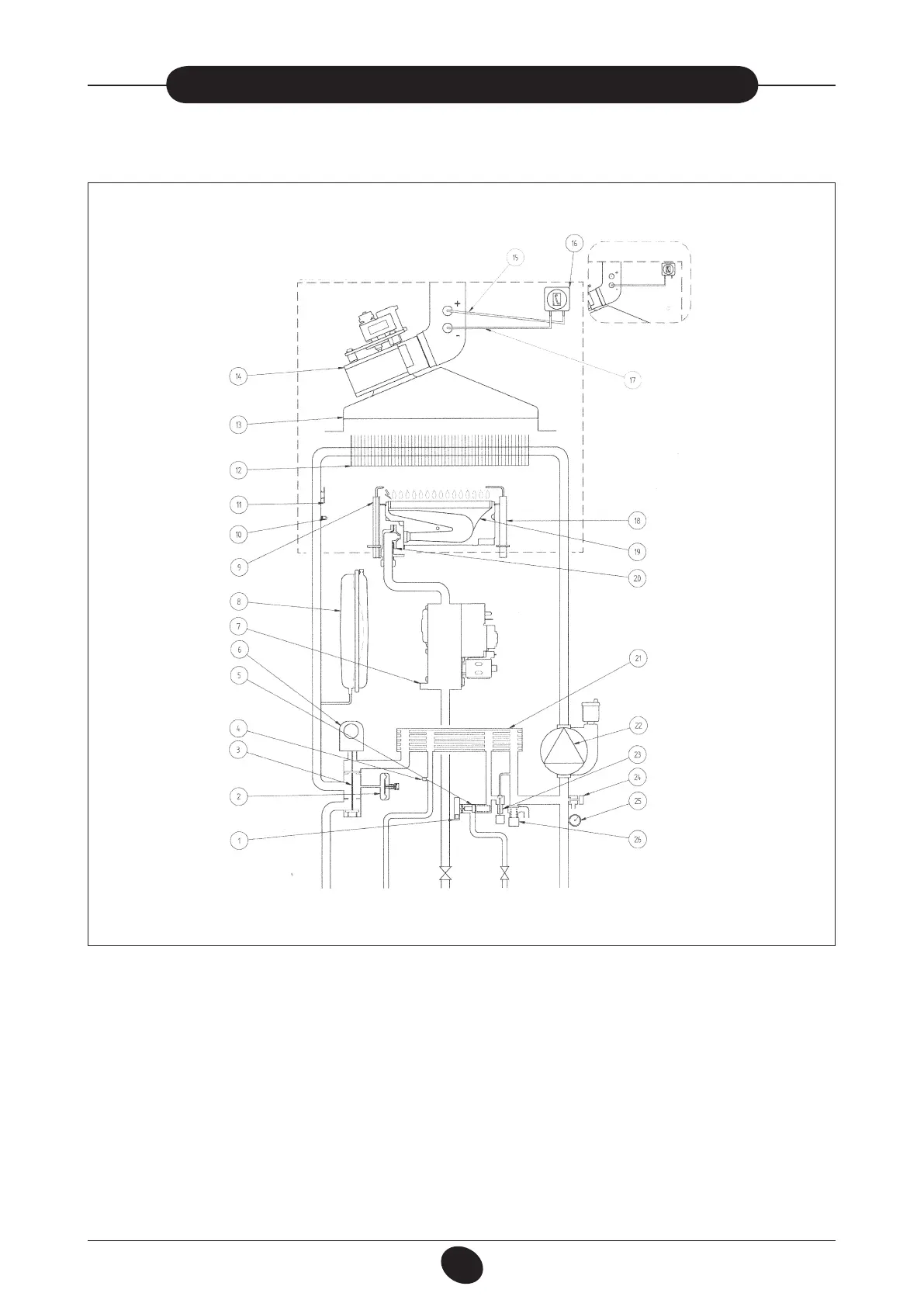

31. SCHEMA FUNZIONALE CIRCUITI
Figura 20
Legenda:
1 Sensore di precedenza sanitario
2 Pressostato idraulico
3 Valvola a tre vie
4 Sonda NTC sanitario
5 Sensore di usso con ltro e limitatore di portata acqua
6 Motore valvola tre vie
7 Valvola del gas
8 Vaso espansione
9 Elettrodo di accensione
10 Sonda NTC riscaldamento
11 Termostato di sicurezza
12 Scambiatore acqua fumi
13 Convogliatore fumi
14 Ventilatore
0901_0804 / CG_1737
mandata uscita gas entrata ritorno
riscaldamento sanitario sanitario riscaldamento
15 Presa di pressione positiva
(per il modello 310 Fi la presa positiva deve essere chiusa)
16 Pressostato aria
17 Presa di pressione negativa
18 Elettrodo di rilevazione di amma
19 Bruciatore
20 Rampa gas con ugelli
21 Scambiatore acqua - acqua a piastre (by pass
automatico)
22 Pompa con separatore d’aria
23 Rubinetto caricamento impianto
24 Rubinetto di scarico caldaia
25 Manometro
26 Valvola di sicurezza idraulica
CAMERA STAGNA
310 Fi
