ISTRUZIONI DESTINATE ALL’INSTALLATORE
16. ALLACCIAMENTO ELETTRICO
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente colle ga to ad un efcace
impianto di messa a terra, e se guito come previsto dalle vigenti Norme di sicu rezza sugli impianti (DM 22 gennaio 2008,
n. 37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo a tre li in
dotazione rispettando la polarità LINEA - NEUTRO.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm.
In casi di sostituzione del cavo di alimentazione dev’essere utilizzato un cavo armonizzato “HAR H05 VV-F” 3x0,75 mm
2
con diametro massimo di 8 mm.
…Accesso alla morsettiera di alimentazione M1
• toglieretensioneallacaldaiamediantel’interruttorebipolare;
• svitareleduevitidissaggiodelpannellocomandiallacaldaia;
• ruotareilpannellocomandi;
• togliereilcoperchioedaccedereallazonacollegamentielettrici(gura10).

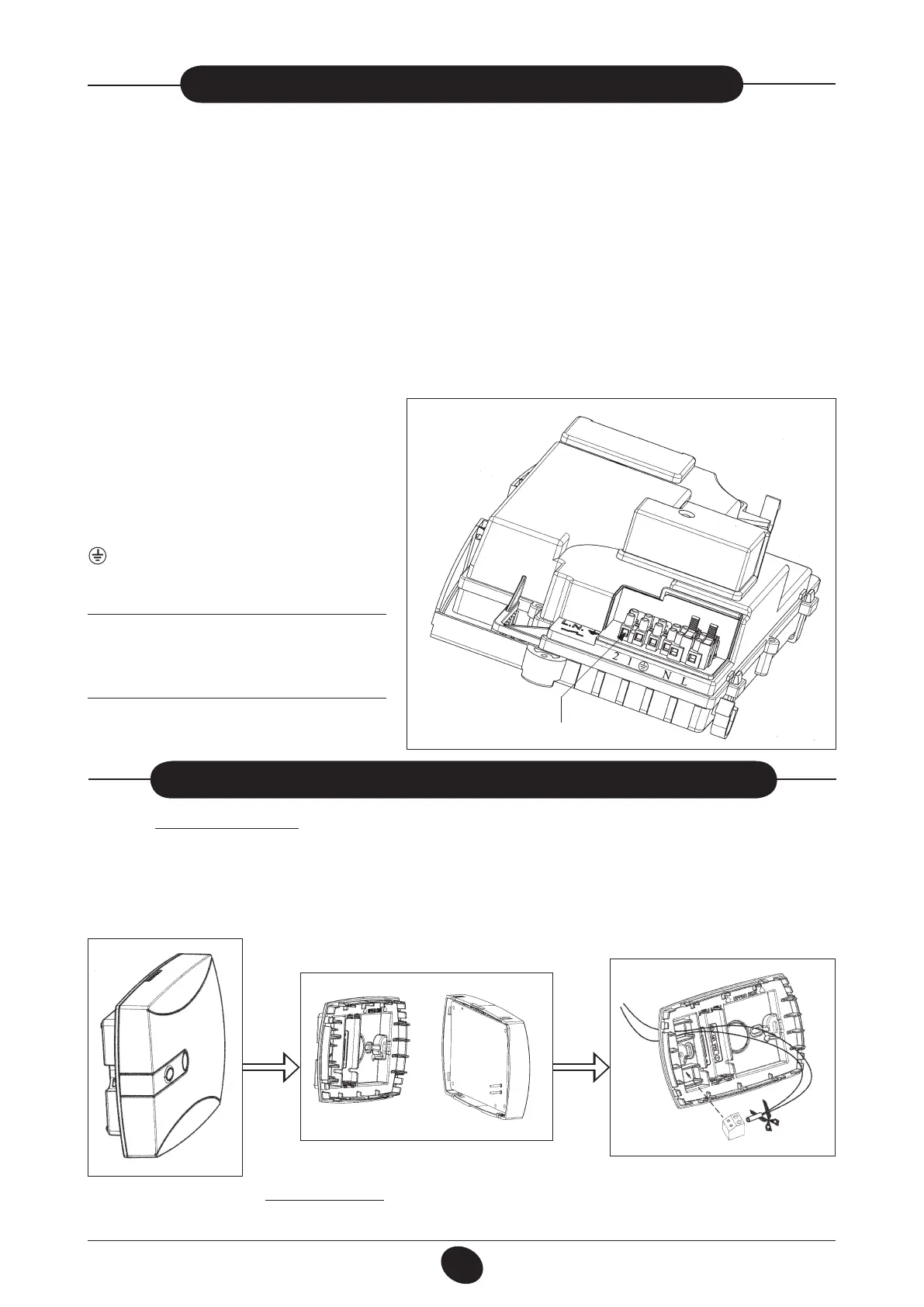

Figura 10
I fusibili, del tipo rapido da 2A, sono incorporati
nel la morsettiera di alimentazione (estrarre il
por ta fu sibile colore nero per il controllo e/o la
sostituzione).
IMPORTANTE: rispettare la polarità in alimenta-
zione L (LINEA) - N (NEUTRO).
(L) = Linea (marrone)
(N) = Neutro (celeste)
= Terra (giallo-verde)
(1) (2) = Contatto per termostato ambiente
AVVERTENZA: In caso l’apparecchio sia colle-
gato direttamente ad un impianto a pavimento
deve essere previsto, a cura dell’installatore, un
termostato di protezione per la salvaguardia di
quest’ultimo contro le sovratemperature.
morsettiera M1
17. INSTALLAZIONE DELLA BASE RFIU01
0706_1901
0606_0504
0609_1401
Figura A
Figura B
Figura C
La caldaia LUNA3 COMFORT AIR è controllata da un comando a distanza / regolatore climatico a radiofrequenza (senza
li). Il sistema è costituito da due unità separate:
• Ilregolatoreclimatico,denominatoRFRC01, è l’unità di comando della caldaia con la quale è possibile impostare
parametri,temperature,statidifunzionamentoedivisualizzareinformazionieanomalie;
• Labase,denominataRFIU01, è l’unità d’interfaccia tra il regolatore climatico e la scheda elettronica della caldaia.
• CollegareicavettiprovenientidallamorsettieraM2 di caldaia (Fig. 12) come illustrato nella gura C.
 la base è in BASSA TENSIONE. Non deve essere collegata alla rete elettrica 230 V. Per il collegamento
elettrico, vedere i paragra 26 e 31.
