174
926.427.1 - HU
UTASÍTÁSOK A SZERELŐ RÉSZÉRE
22.

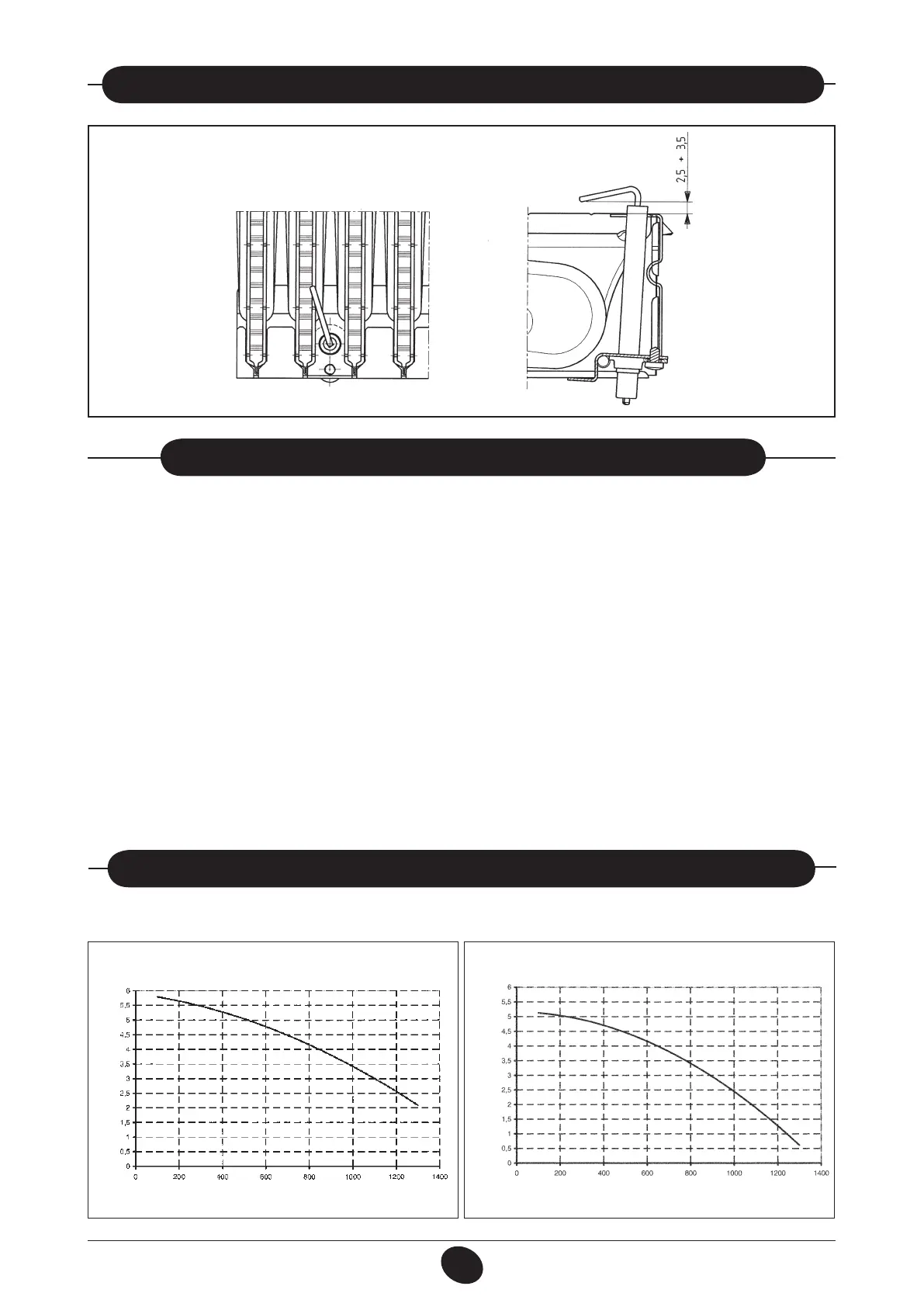

A GYÚJTÓ ÉS LÁNGÉRZÉKELŐ ELEKTRÓDA ELHELYEZÉSE
15. ábra
9912070100
A kazánnak két csatlakozási pontja van kimondottan arra tervezve, hogy lehetővé tegye a technikusok részére az égési hatásfok mérését a
telepítés után és annak biztosítására, hogy az égéstermékek ne képezzenek egészségi kockázatot.
Az egyik csatlakozási pont a füstgázelvezető körhöz kapcsolódik, és lehetővé teszi az égéstermékek minőségének és a tüzelési hatásfok
figyelését.
A másik csatlakozási pont az égésilevegő-beszívó körhöz csatlakozik, és lehetővé teszi lehetővé teszi az égéstermékek bármilyen újrahasznosítását
a koaxiális csővezetékek esetében.
A füstgáz-áramkör csatlakozási pontjánál az alábbi paraméterek mérésére van lehetőség:
2
) vagy széndioxid (CO
2
) koncentráció;
Az égési levegő hőmérsékletét a levegőbeszívó körben lévő csatlakozási pontnál kell mérni, a mérőfejet kb. 3 cm mélyen bedugva.
Természetes huzatú kazán modelleknél egy lyukat kell készíteni a füstgázelvezető csövön a kazántól a cső kétszeres belső átmérőjének megfelelő
távolságban.
Ezen a lyukon keresztül az alábbi paraméterek mérésére van lehetőség:
2
) vagy széndioxid (CO
2
) koncentráció;
Az égési levegő hőmérsékletét ahhoz a ponthoz közel kell mérni, ahol a levegő belép a kazánba.
A lyukat, amelyet annak a személynek kell készíteni, aki a rendszer üzemeltetéséért felelős az üzembe helyezéskor, le kell tömíteni oly módon,
ami biztosítja az égéstermékelvezető cső légzárását a normál üzemelés alatt.
23. AZ ÉGÉSI PARAMÉTEREK ELLENŐRZÉSE
Ez egy nagy sztatikus nyomásmagasságú szivattyú, ami alkalmas akár egy- vagy kétcsöves fűtési rendszerekben való felszerelésre. A szivattyúba
beépített légtelenítő szelep lehetővé teszi a fűtési rendszer gyors légtelenítését.
1. diagram
24.
(l/h)
mH
2
O
0604_2302
2. diagram
(l/h)
mH
2
O
310 Fi
0604_2303
250 Fi
