INSTRUCCIONES DEL INSTALADOR
15. INSTALACIÓN DE LOS CONDUCTOS DE AIRE Y SALIDA DE GASES
Modelos 240 Fi - 310 Fi
Garantizamos la instalación fácil y exible de una caldera
con tiro forzado alimentada con gas gracias a las conexio-
nes y jaciones suministradas (descritas a continuación).
La caldera está especícamente diseñada para conectarse
a un conducto de aire/salida de gases mediante un terminal
coaxial, vertical u horizontal. Mediante un kit de separación,
también es posible instalar un sistema de dos tubos.
Instale exclusivamente conexiones suministradas por
el fabricante.
ADVERTENCIA: Para garantizar una mayor seguridad
de funcionamiento es necesario que los conductos
de descarga humos estén bien fijados en la pared con
abrazaderas apropiadas de fijación.

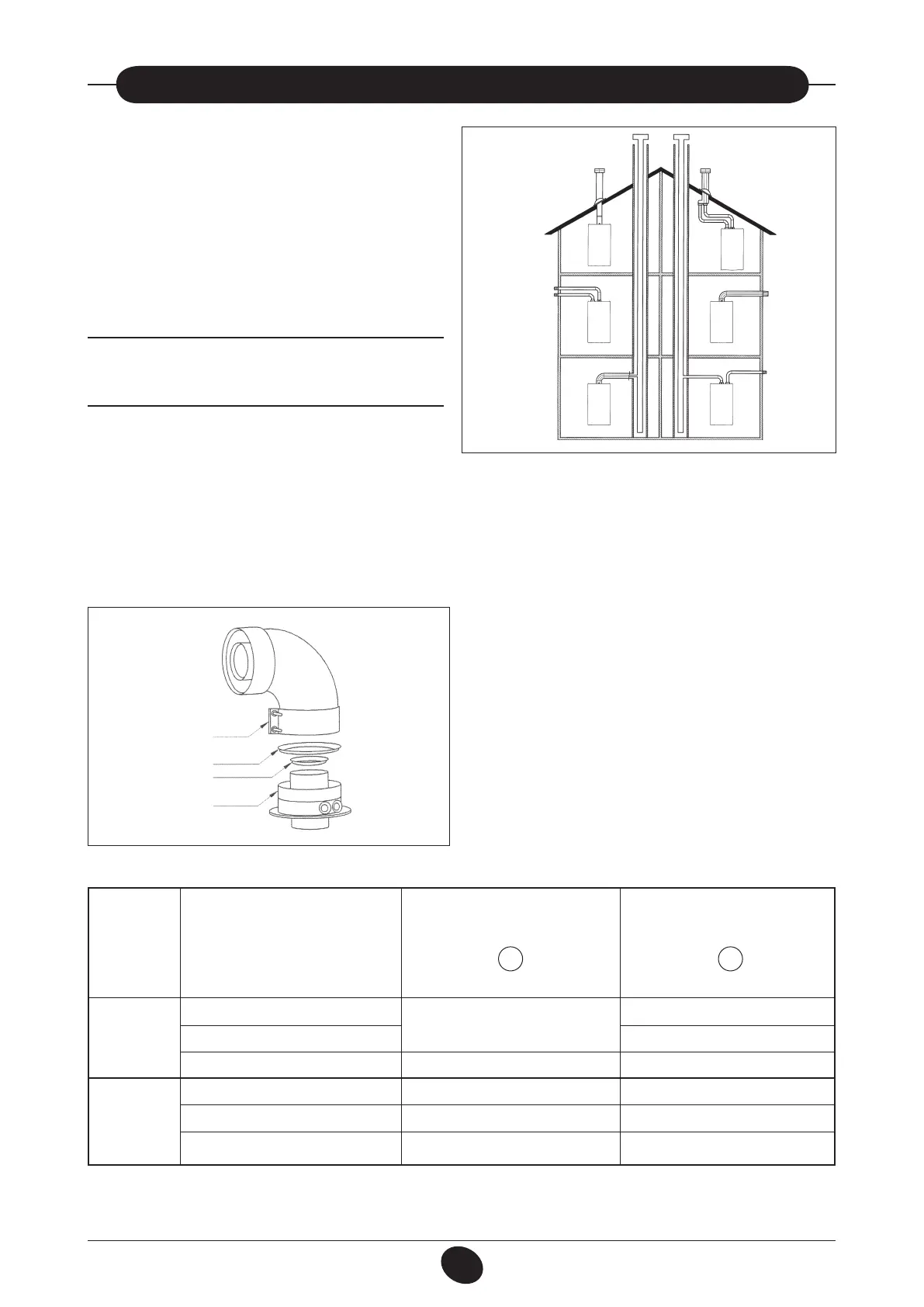

Figura 7
0503_0905/CG1638
Figura 8
… CONDUCTO DE AIRE/SALIDA DE GASES COAXIAL (CONCÉNTRICO)
Este tipo de conducto permite expulsar el gas de escape y evacuar el aire de combustión fuera del edicio y si se ha
instalado una salida de gases LAS.
El codo coaxial de 90º permite conectar la caldera a un conducto de aire/salida de gases en cualquier dirección y puede
girar 360º. Asimismo, es posible utilizar un codo suplementario y acoplarlo a un conducto coaxial o a codo de 45º.
Si la salida de gases se encuentra en el exterior, el conducto
de aire/salida de gases debe sobresalir 18 mm como mínimo
de la pared para que la cubierta de tejas de aluminio pueda
jarse y sellarse con el n de evitar fugas de agua.
Asegúrese de dejar una pendiente descendente de 1 cm
como mínimo hacia el exterior por cada metro de longitud
del conducto.
•
Un codo de 90º reduce la longitud total del conducto
en 1 metros.
•
Un codo de 90º reduce la longitud total del conducto
en 0,5 metros.
•
El primer codo de 90º no se incluye en la longitud máxi-
ma disponible.
Junta de fijación
Unión concéntrica
A
B
Modelo de
caldera
250 Fi
310 Fi
0 ÷ 1
1 ÷ 2
2 ÷ 5
0 ÷ 1
1 ÷ 2
2 ÷ 4
Longitud (m)
Succión de aire
RESTRICTOR
B
Sí
No
No
Sí
No
Salida de gases
RESTRICTOR
A
Sí
No
No
Sí
No
No
0710_1602
