Mobiles Klimagerät / Bedienungsanleitung
267 / 396 DE
7.2 Enführung n de Montage von Abluftschläuchen
1
2
3
(im Uhrzeigersinn)
(Ausrichten des
Bajonettverschlusses)
(Nach unten einfügen)

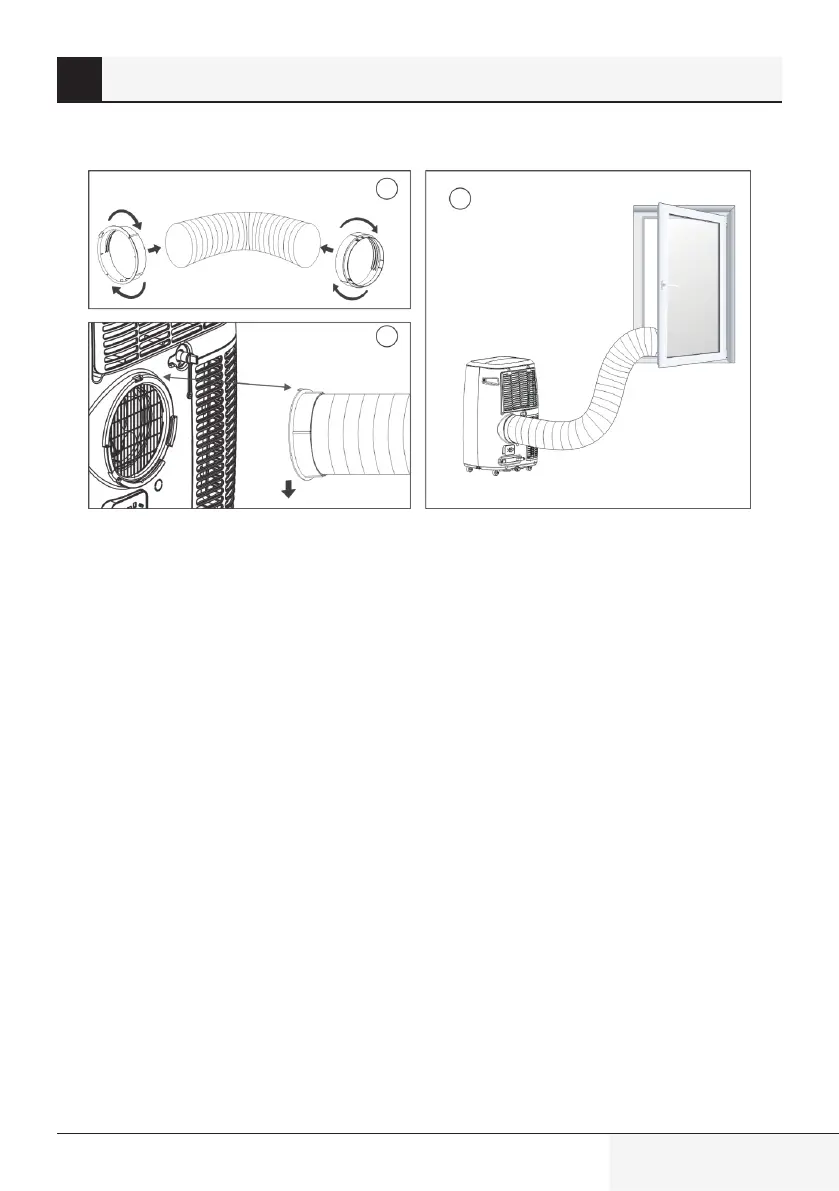

Abb. 9
Temporäre Montage
1. Drehen Sie beide Enden des Abluftschlauchs in die quadratische Befestigungsschelle und die
flache Befestigungsschelle.
2. Führen Sie die quadratische Befestigungsklammer in die Öffnungen auf der Rückseite des mobilen
Klimageräts ein (siehe Abb. 9).
3. Stecken Sie das andere Ende des Abluftschlauchs auf die nahe Fensterbank.
Montage des Fensterscheber-Bausatzes
Die Montage des Fensterschieber-Bausatzes erfolgt meistens „waagerecht“ und „senkrecht“. Wie in
Abb. 10 und Abb. 10a dargestellt, überprüfen Sie vor dem Einbau die minimale und maximale Größe des
Fensters.
1. Montieren Sie den Fensterschiebersatz auf dem Fenster (Abb. 10, Abb. 10a);
2. Passen Sie die Länge des Fensterschiebersatzes entsprechend der Fensterbreite oder -höhe an
und befestigen Sie ihn mit dem Dübel;
3. Setzen Sie das Fensterverbindungsstück des Schlauches in das Loch des Fensterbausatzes ein. 
7 Montageanletungen
