7.9.2 Messung der Einfüge-
dämpfung, Methode 6
Z Die Einstellungen an der
Lichtquelle und an dem Lei-
stungsmeßgerät dürfen nicht
mehr verändert werden.
❿ Meßkabel an der Meßkupplung
lösen.
 Nicht in die freien Kabelenden
blicken!

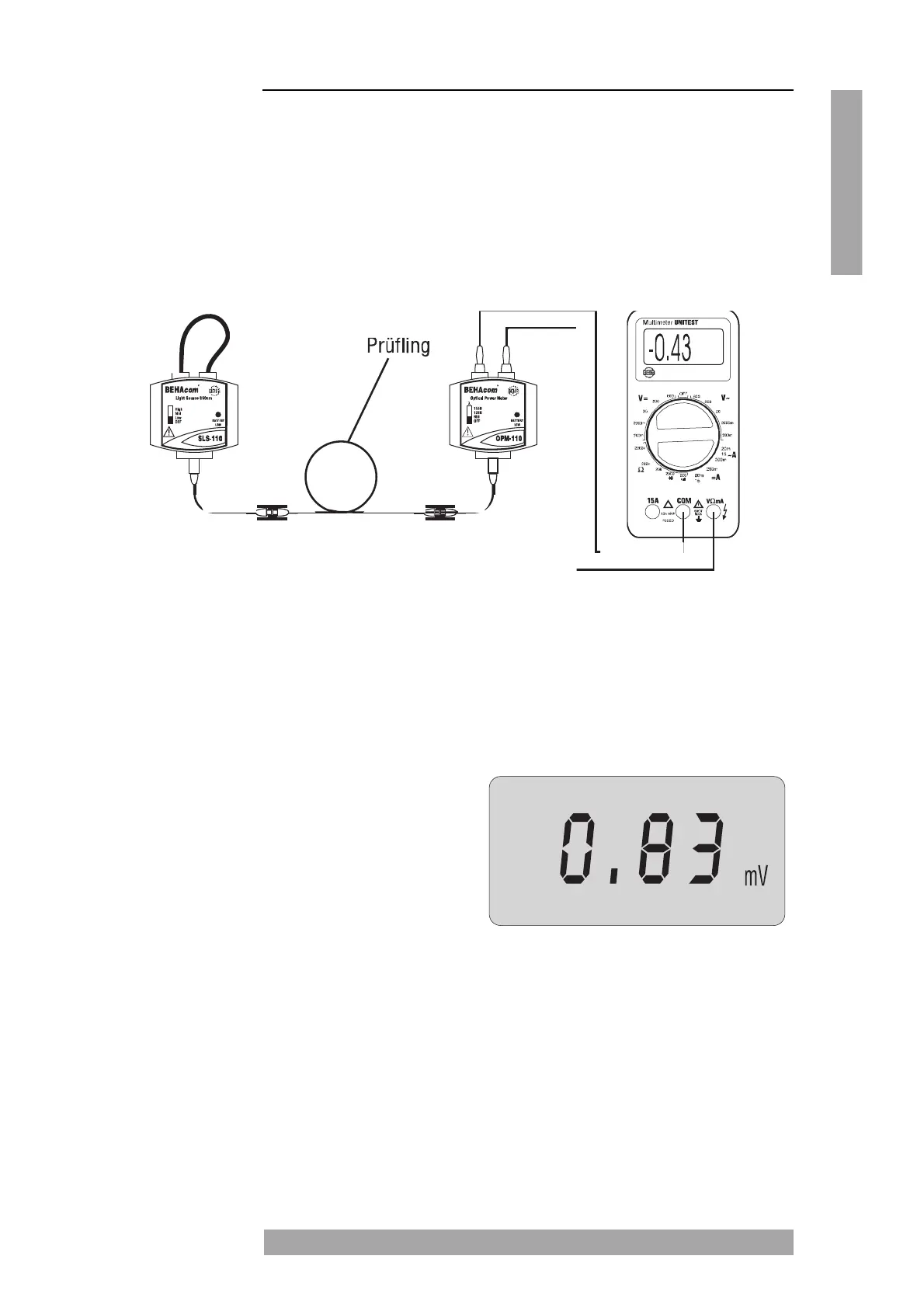

❿ Das eine Ende des Prüflings
mit der ersten Meßkupplung
und das andere Ende mit der
zweiten Meßkupplung verbinden.
❿ Das freie Ende der zweiten
Meßkupplung mit dem freien
Ende des zweiten Meßkabels
verbinden.
❿ Die Einfügedämpfung kann
jetzt am Multimeter abgelesen
werden. In unserem Beispiel
beträgt der gemessene Wert
-0,83 dB.
 Nach Abschluß der Messung-
en sollte aus Sicherheits-
gründen die Lichtquelle ausge-
schaltet werden. Beim Lösen
der Verbindung niemals in die
freien Kabelenden blicken!
