198 WING RACK Quick Start Guide
Quick Start Guide 199
“CHANNEL INPUT” 菜单控制将配置通道的主输入还是备用输入。 这遵循内联控制台的概念， 其中单个通道可以有两个输入永久打补丁并
根据用户的需要进行切换。
在编辑之前， 必须点击解锁图标。 当点亮绿色时， 可以编辑。 当点亮红色时， 编辑被阻止。
屏幕的左半部分将显示 40 个输入通道和 8 个辅助总线。 屏幕的右半部分将显示可以路由到左侧通道的可用源。
在点击所需的通道后， 可以在屏幕的右半部分选择驱动该通道的源。 通过点击下拉菜单 “SOURCE GROUP”， 您可以在控制台的后面板或总
线的以下物理源之间选择：
• • LOCAL IN: 24 个物理麦克风或线路输入。
• • AES/EBU IN: 两个数字 AES/EBU 输入。
• • AES50A/AES50B/AES50C: 三个 AES50 端口。
• • USB AUDIO: 控制台可以用作具有 48 个输入和输出通道的 USB
接口。
• • EXP CARD: 根据安装的扩展卡， 最多 64 个输入。
• • MODULE: 通过 DANTE 和 SoundGrid 卡可用最多 64 个输入。
• • BUS: 每个 16 个总线 （立体声）。 MAIN: 每个 4 个主总线 （立体声）。
• • MATRIX: 每个 8 个矩阵总线 （立体声）。
• • OSCILLATOR: 两个白噪声、 粉噪声或正弦波振荡器。
• • STAGE CONNECT: 通过 XLR 连接器的 32 个数字音频通道， 48kHz 和 24 位。
• • USB PLAYER: 来自前面板的 USB 播放器 （Type A 端口） 的 4 个通道。文件必须是未压缩的.wav 音频。
• • USER SIGNAL: 可以从输入通道、 总线、 主总线或矩阵总线的信号流的不同点派生的信号， 或通过任何 24 个用户 补丁重 新打补丁 的源 。
当打补丁多个相邻通道时， 点击 “+1 AUTO” 按钮会自动选择下一个控制台通道， 以便更快地分配输入。
要清除通道的输入， 点击 “NONE”。
可以通过 M、 ST 和 M/S 按钮配置每个通道的单声道、 立体声或中侧配置。

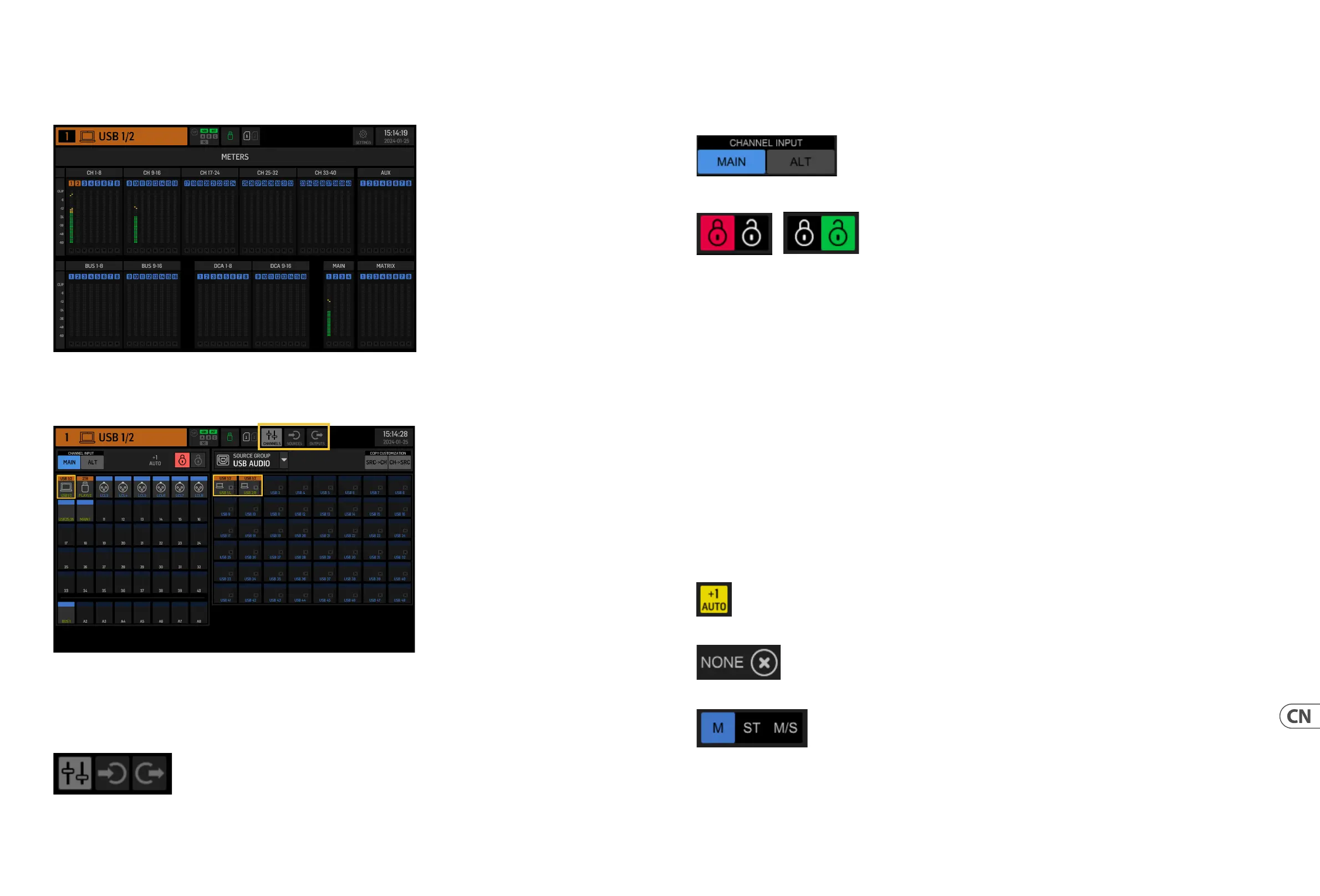

METERS
METERS 屏幕显示控制台上所有信号路径的电平表和静音状态。 电平表按照以下方式分组: 40 个输入通道， 8 个辅助通道， 16 个 （辅助）
总线， 16 个 DCA， 4 个主总线和 8 个矩阵总线。 此屏幕还提供了一个快速快捷方式， 只需触摸即可放大任何上述通道组进行控制或编辑。
ROUTING
WING 允许灵活的路由选项: 每个源都可以路由到每个通道或物理输出。 在 ROUTING 屏幕上配置源和输出的打补丁。
也可以在 HOME 屏幕的每个通道的 INPUT 部分进行相同的编辑。
通道
屏幕右上角的三个按钮选择用于编辑的通道、 物理输入或输出。 第一个按钮控制通道配置。
WING RACK 概述
