200 WING RACK Quick Start Guide
Quick Start Guide 201
SOURCES
当点击 SOURCES 按钮时， 将显示源的特定自定义选项。 所有源组都可以通过屏幕顶部的下拉菜单访问。 可以重命名源， 将其配置为单声道、
立体声或中侧源， 激活幻像电源 （通过按住 48V 按钮）， 反转极性， 添加图标， 更改源颜色， 并添加静音组标签， 以便当相应的静音组活动
时静音源。
将信号分组为立体声或中侧配置可以将其输入到控制台的单个通道中。 如果信号不相邻 （例如， LOCAL IN 1 和 3） 或属于不同的源组
（例如， Local IN 1 和 AUX 1）， 它们可以使用 USER PATCHES 分组。
USER PATCHES 位于 USER SIGNAL 源组中， 并标记为 USR 25 到 48。 在点击用户补丁后， 将在屏幕的右侧分配输入到它的信号。 用户补丁可以配
置为单声道、 立体声或中侧， 并用作控制台通道的 SOURCES。
Outputs
当点击 Outputs 按钮时， 将显示输出的路由选项。 任何源都可以路由到任何输出。
屏幕的左侧将显示可用的数字和模拟输出。 所有输出组都可以通过屏幕顶部的下拉菜单访问。
可以在屏幕的右侧选择将输入到所选输出的信号。 所有源组都可以通过屏幕顶部的下拉菜单访问。 输出组 WLIVE REC 和 RECORDER 控制在
两个 SD 卡或连接到前面板的 USB 闪存驱动器上录制的路由。
可以在 SD 卡上录制最多 64 个通道 （每张卡 32 个） 或在 USB 闪存驱动器上录制 4 个通道。 可以在通过 USB 连接到后面板的计算机上录制
最多 48 个通道。

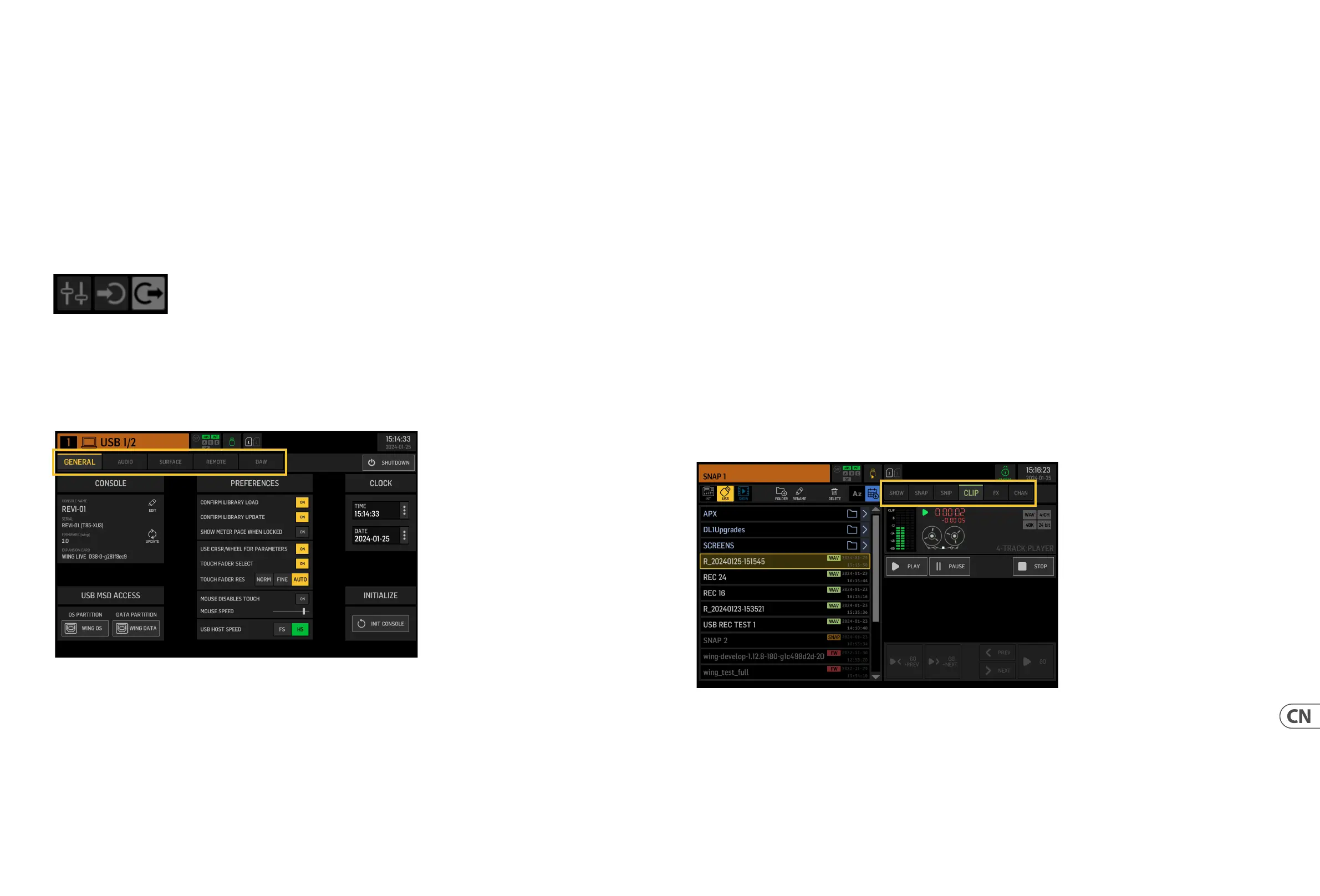

SETUP
General
屏幕的左侧显示可以编辑的控制台名称， 其序列号，固件版本和已安装的扩展卡。
USB MSD ACCESS 控制连接到计算机 via USB 时将显示的内容。 选择 WING OS 在控制台上加载软件更新。 选择 WING DATA 管理保存的控制台演
出数据 （演出、 剪辑、 快照、 预设、 剪辑）。 要断开控制台与计算机的连接或返回到计算机通过 USB 播放音频， 像通常使用普通 USB 闪存驱
动器一样弹出控制台。
可以在 CLOCK 菜单上设置时间和日期。
INIT CONSOLE 用于重置控制台的通道、 辅助、 总线、 主总线、 矩阵总线、 源、 输出、 DCA、静音组和效果设置。 所有项目都可以通过点击 ALL
来选择。 可以通过点击它们来选择特定的项目。 要清除选择， 点击 NONE。 点击 INIT 后， 将重置所选项目的设置。
或者， 可以通过在给控制台上电的同时按住 Main Display 上的 CLR SOLO 按钮来重置控制台。
Audio
AUDIO CLOCK 部分控制控制台的采样率 （CLOCK RATE） 和字时钟源 （SYNC SOURCE） 设置。
通过点击 INPUT SELECT 下方的通道和辅助总线网格， 可以轻松地在所有 40 个通道和 8 个辅助总线的 MAIN 和 ALT 输入之间切换。
PREFERENCES 包含多个静音和独奏选项。
可以设置不同的独奏作为预推子 （PFL） 或后推子 （AFL）。
USB AUDIO 选择通过后面板的类型 B USB 连接可用的通道数量， 从 2 到 48 个通道。
AUTOMIX 自动调节多个源的级别， 使输出级别保持均匀。 这在不同的扬声器将在同一时间在舞台上讲话的情况下非常有用， 例如。 最多可
以在两个组 （A/B） 中的 16 个通道上使用 automix （在后插入槽）。
Surface
此屏幕包含多个关于控制台表面的灯光、 测量和涂鸦的选项。
Remote
可以通过 MIDI 控制多个控制台设置， 无论是通过 DIN-5 还是 USB 连接。 MIDI REMOTE CONTROL 部分确定将通过哪种连接控制哪个参数。
HA REMOTE 部分通过 AES50 A、 B 和 C 端口控制控制台的远程控制。
可以在 NETWORK 部分设置 IP 模式和地址。
DAW
WING 控制台可以用作 DAW 控制器。 相应的设置可以在 DAW 屏幕上找到。 可以通过下拉菜单自动加载不同 DAW 的预设。
要使控制台充当 DAW 控制器， 必须按下自定义控制左侧的 REMOTE CONTROL 按钮。
LIBRARY
LIBRARY 屏幕是不同类型的媒体的文件管理器， 包括保存在控制台的内部存储或连接到前面板的 USB 闪存驱动器上的.wav 音频文件、
快照、 片段以及效果和通道预设。
SNAP
SNAP 标签用于管理保存控制台的通道、 辅助、 总线、 主总线、 矩阵总线、 源、 输出、 DCA、静音组和效果设置的快照。
可以保存的内容包括通道定制、 标签、 打补丁、 过滤器、 时间延迟、 通道条设置、 EQ、平移、 发送、 推子、 静音和通道中的处理顺序。
SAVE 按钮保存所有控制台的设置。 SAVE+SCOPE 允许用户选择要为特定通道保存的特定内容。 NONE 和 ALL 按钮允许更快地选择所需的内容。
WING RACK 概述
