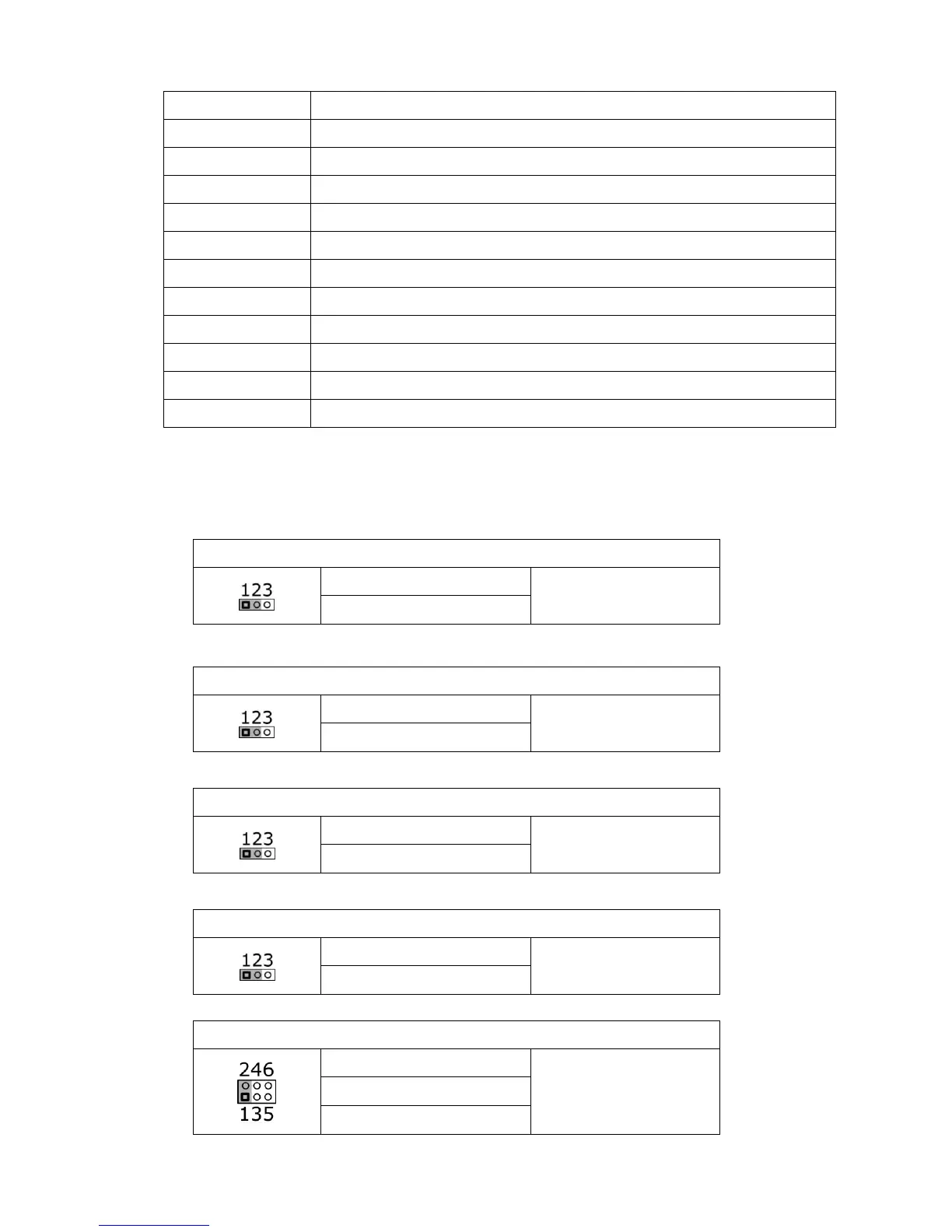

15
Connectors
Description
J1
80 Port Debug Connector (Factory use only)
J2
Parallel Port Connector (optional)
J3/J4
COM5/4 RS232 Serial Port
J5
M/B Signal convergence connector
J6
System Function Connector
J7
SATA3.0 2.5" HDD/SSD 7+15PIN Dock
J8
DDR3L SO-DIMM (channel 1)
J9
DDR3L SO-DIMM (channel 2)
J10
Power Button Connector
J11
Mini PCIE V1.2 Connector
JP1
SPI Flash Tool Connector (Factory use only)
4.2 Jumper settings
JP2 - ME clear jumper
1-2 Normal
Default = Normal
2-3 ME clear
JP3 - CMOS clear jumper
1-2 Normal
Default = Normal
2-3 CMOS clear
JP4 - LVDS voltage setting
1-2 +3.3V
Default = +3.3V
2-3 +5V
JP6 / JP10 / JP11 - USB voltage setting
1-2 +5VSB
Default = +5VSB
2-3 +5V
JP7 - COM3 pin 9 voltage select
1-2 0V
Default = 0V
3-4 +5V
5-6 +12V
