Benchmark BM3775 - Installation du Siège

12
REMARQUE
 Avant de réinstaller le couvercle du câblage, installez le siège comme
décrit dans la section suivante.
3.3 INSTALLATION DU SIÈGE
AVERTISSEMENT!
Inspectez soigneusement le produit pour vous assurer qu’aucun
bris ou dommage ne s’est produit pendant le transport.
L’assemblage du produit avec des pièces endommagées,
manquantes ou incorrectes peut entraîner des blessures graves.

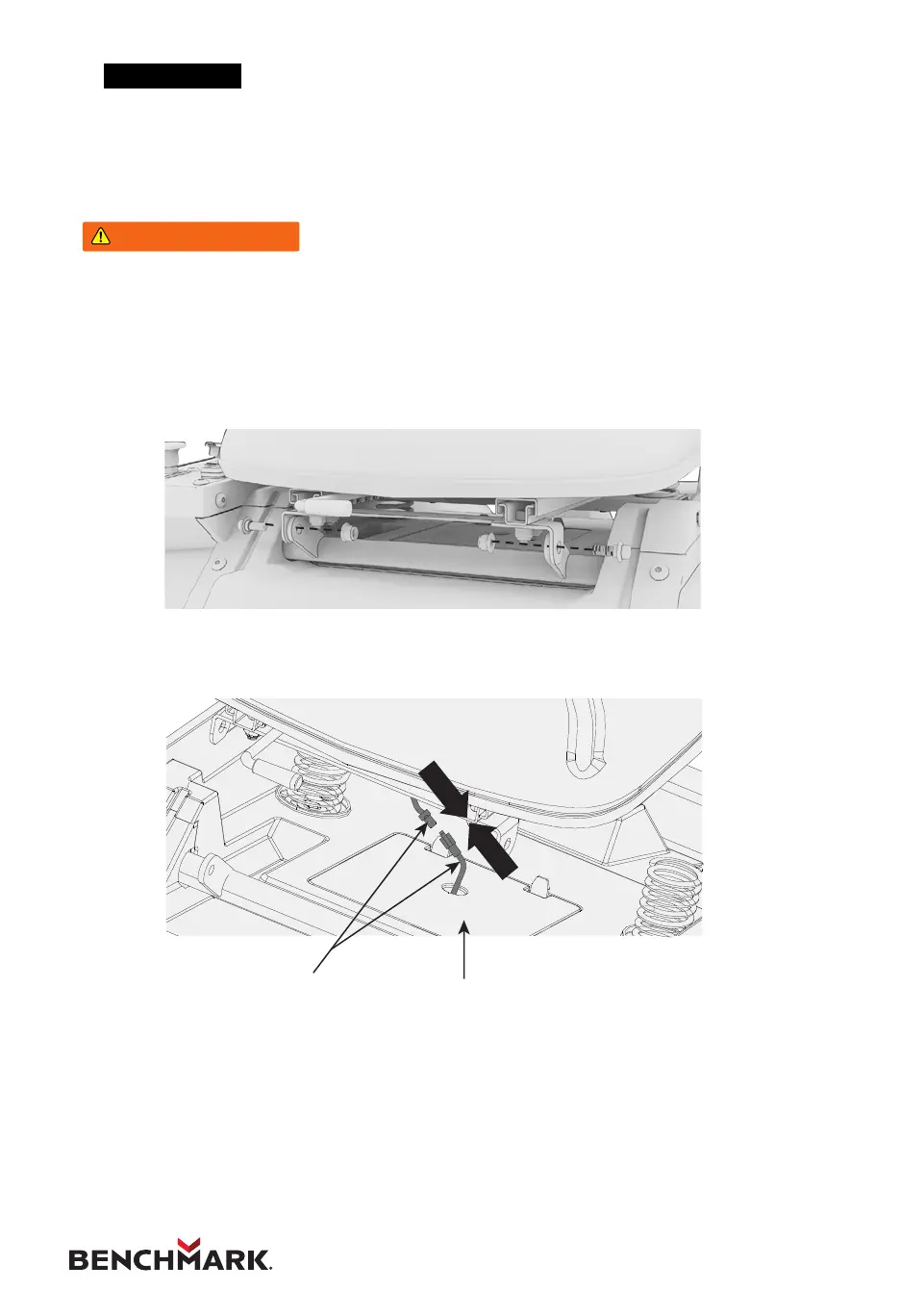

1. Placez le siège sur les supports de montage, en alignant les trous comme
illustré. Installez et serrez solidement les boulons et les écrous à bride.
2. Acheminez le câble de verrouillage de sécurité du siège à travers le trou du
couvercle de câblage, puis connectez-le à la prise de la tondeuse.
3. Réinstallez le couvercle du câblage et assurez-vous qu’il est bien en place.
Fiche de connexion rapide
de la batterie.
Couvercle du câblage
Languettes
Couvercle du câblage Câble de verrouillage
de sécurité
Couverture de volant
Écrou de bride
Rondelle plate
Moyeu du volant
Bague
Tube décoratif
Arbre
Boulon
Tige de direction inférieure
Volant
Rondelle à bride
