Bender A-ISOMETER IR427 plus MK7 User Manual

4
TBP201007fren / 04.2011
A-ISOMETER® IR427 plus MK7
Commissioning
Prior to commissioning, check proper connection of the
A-ISOMETER®.
All MK7 panels connected to the IR427 have to be checked by
performing a manual self test.
Press the test button at the MK7 to start a functional test. All LEDs
will light and an audible alarm will sound. If no fault exists, the
device will return to the standard mode after approximately 10 s.

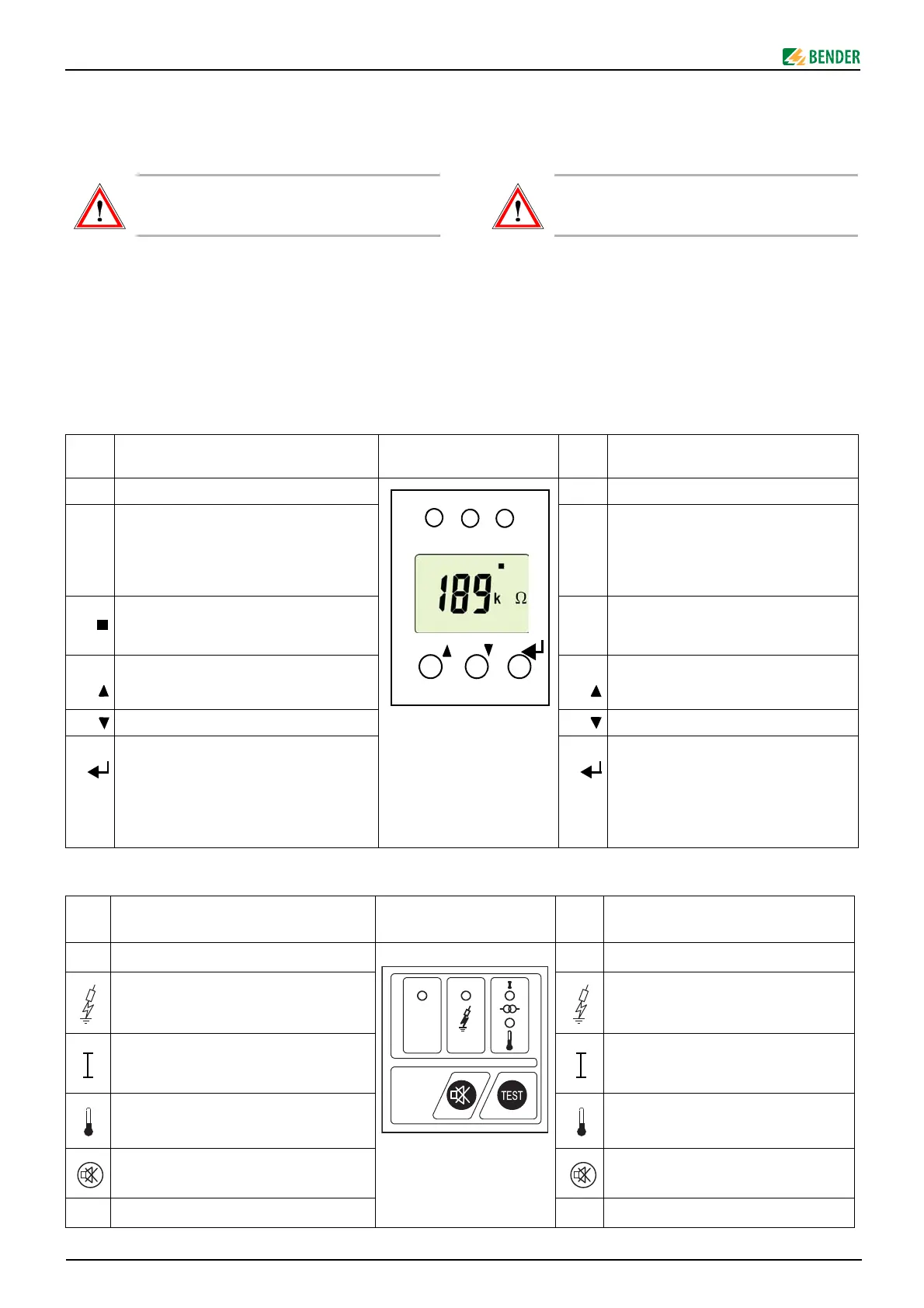

Display and operating elements IR427
Display and operating elements MK7
It is recommended to carry out a functional test using
a genuine earth fault, e.g. via a suitable resistance !
Mise en service
Il est impératif de vérifier le bon raccordement de l´A-ISOMETER®
avant de le mettre en service
.
Tous les MK7 qui sont connectés au contrôleur permanent
d´isolement IR427 doivent être vérifiés au moyen d´un autotest
manuel.
Pour celà, appuyez sur la touche Test du MK7 afin de lancer le test
de fonctionnement. Toutes les LED s´allument et un signal sonore
retentit. Si aucun dysfonctionnement n´est détecté, l´appareil
revient au mode par défaut au bout d´environ 10s.
Eléments de commande et d´affichage IR427
Eléments de commande et d´affichage MK7
Effectuez un test de fonctionnement au moyen d´une
vraie mise à la terre, le cas échéant par une résistance
R
F
de valeur adéquate.
Elé-
ment
Fonction
Face avant de l´appareil/
Front of the device
Ele-
ment
Function
ON LED de service, verte ON Power On LED, green
AL1
AL2
LED Alarm 1 est allumée( jaune) :
Passage en dessous de la valeur de seuil R
an
LED Alarm 2 est allumée( jaune) :
Valeur de seuil % I et °C dépassées
AL1
AL2
LED Alarm 1 lights ( yellow):
Measured value has fallen below the
response value R
an
;
LED Alarm 2 lights (yellow):
Response value % I and °C exceeded
189 kΩ
Ecran en mode standard :
Point clignotant = fréquence de mesure
Résistance d´isolement R
F
= 189 kΩ
189 kΩ
Display in standard mode:
Flashing point = measuring pulse
Insulation resistance R
F
= 189 kΩ
Test
Touche Test : lancer un autotest (2 s);
Touche fléchée haut : Points de menu/
Valeurs
Test TEST button: to start a self test (2 s);
UP key: Menu items/values
Touche fléchée bas: Points de menu/Valeurs DOWN key: Menu items/values
MENU Démarrage du mode menu (2 s) ;
Touche Enter:
(< 1,5 s) Valider e point de menu, le point de
sous-menu, la valeur.
(2 s) Revenir au niveau supérieur du menu
MENU To start the menu mode (2 s) ;
ENTER key:
(< 1.5 s) To confirm menu item, submenu
item and value.
(2 s) To return to the next higher menu
level
Elé-
ment
Fonction
Face avant de l´appareil/
Front of the device
Ele-
ment
Function
ON LED de service, verte ON Power On LED, green
LED Défaut d´isolement est allumée (jaune) :
Passage en dessous de la valeur de seuil R
an
LED insulation fault lights (yellow):
Measured value has fallen below the res-
ponse value R
an
LED Surcharge (surintensité) est allumée
(jaune) :
Valeur de seuil I
alarm
dépassée
LED overload (overcurrent) lights (yellow):
response value I
alarm
exceeded
LED Surtempérature est allumée (jaune) :
Valeur de seuil °C dépassée
LED overtemperature lights (yellow):
response value °C exceeded
Touche Mute : désactiver l´alarme sonore Mute button: to cancel the alarm
TEST Lancer l´autotest TEST Starting the self test
ON AL1 AL2
TEST
MENU
> 2s
ON
ON
