21
HUB LERNEN
Die Selbstlernfunktion des Hubs ist für eine einwandfreie Geschwindigkeitsabnahme (mit Logik SLD:ON) erforderlich.
Diese wird sowohl über die oben beschriebene Funktion AUTO als auch bei der ersten vollständigen Bewegung vom End-
schalter Öffnen bis zum Endschalter Schließen oder umgekehrt (ohne Unterbrechungen) durchgeführt.
Während die Vorrichtung den Hub durch den Selbstlernvorgang speichert, werden auch die Grenzwerte des Sicherheits-
sensors gegen Quetschgefahr PMO und PMC sowie, falls gewünscht, die Geschwindigkeitsabnahmen PSO und PSC
(Logik SLD:ON) berechnet.
Diese Werte können später jederzeit nochmals von Hand geändert werden.
Falls der Encoder aktiviert worden ist, wird die Flügelposition gespeichert und auch nach einem Stromausfall wieder her-
gestellt.
Wenn der Encoder deaktiviert ist und es zu einem Stromausfall kommt, muss eine neue vollständige Bewegung durchge-
führt werden, damit die Vorrichtung den Hub lernt und die Geschwindigkeitsabnahmen wieder hergestellt werden.
Bemerkung: Wenn die Automatik entsichert und von Hand bewegt wird, kann es vorkommen, dass die Geschwindig-
keitsabnahmen nicht richtig durchgeführt werden. In diesem Fall muss ebenfalls eine neue vollständige Bewegung zur
Wiederherstellung des normalen Betriebs vorgenommen werden.
SICHERUNGEN
Sollte eine Störung auftreten, prüfen Sie bitte zuerst die Funktionstüchtigkeit der Sicherungen:
Fuse (Sicherung) 1: Schützt die Steuerlogik
Sicherung 2: Schützt den Ausgang Zubehörspeisung 24Vac/ds
Sicherung 3: Schützt die Leitung 230V/115V
DIAGNOSE

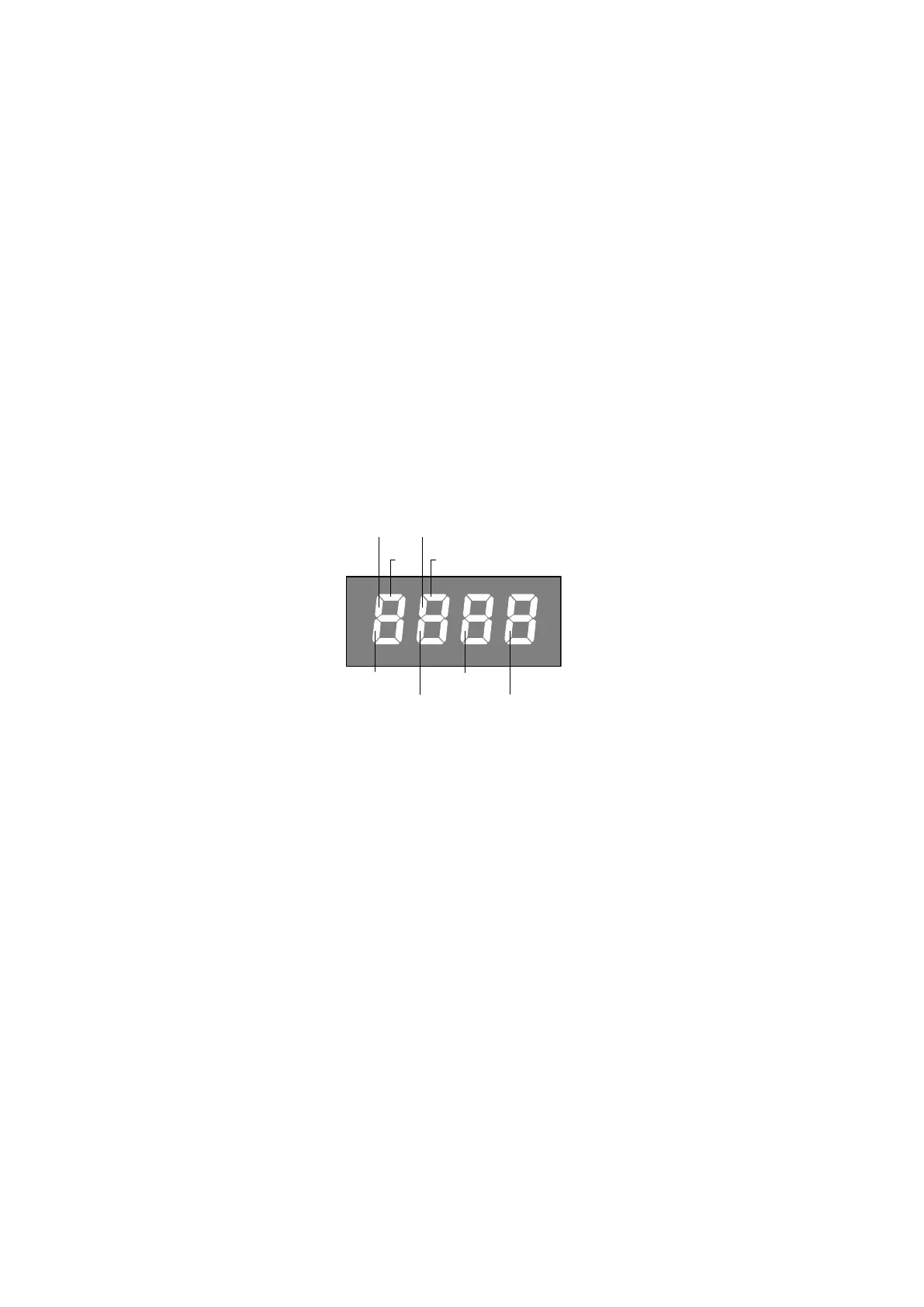

Jedem Eingang ist ein Displaysegment zugeteilt, das bei der Aktivierung laut nachstehendem Schema aueuchtet
Den normalerweise geschlossenen Eingängen entsprechen die vertikalen Segmente.
Den normalerweise offenen Eingänge entsprechen die horizontalen Segmente.
FEHLERMELDUNGEN
Die Zentrale prüft den einwandfreien Betrieb der Sicherheitsvorrichtungen. Im Falle von Störungen können am Display
folgende Meldungen erscheinen:
ERR Fehler autoset Stromsensor oder Fernbedienungen speichern.
ERR1 Fehler Encoder defekt.
NOTFALL-BATTERIE
Als Option ist ein Zubehör zur Speisung der Zentrale im Falle eines Stromausfalls erhältlich.
Das Set besteht aus einer Batterieladungs-Karte CB.24V und aus zwei wiederauadbaren Batterien, die an der Rückseite
des Gehäuses der Zentrale befestigt werden können.
Die Karte CB.24V muss zwischen der Sekundärwicklung des Trafos und den Eingängen 0/SLOW/24V/FAST, wie im Sche-
ma der Abb. 2 angegeben, angeschlossen werden.
Während des normalen Netzbetriebs leuchtet die grüne Leuchte DL2 und die Karte ladet die Batterie weiter.
Wenn die Stromversorgung ausbleibt, wird diese durch die Karte über die Batterien gewährleistet und die rote Leuchte
DL1 leuchtet auf.
Eine Sicherung F10A schützt die Zentrale während des Betriebs mit der Reservebatterie.
Bei Stromausfall und erschöpften Batterien, leuchten beide LEDs nicht.
Die Pufferbatterie funktioniert solange bis sie den Wert von 18V erreicht nach welchem sie erschöpft ist. Wenn die Batterie
diesen Wert erreicht, wird sie abgetrennt.
Während des Betriebs ohne Stromversorgung durch das Netz, ist der Ausgang Zubehör 24Vac der Zentrale polarisiert.
