REMARQUE : On considère que tous les modules PV d‘un module spécifique sont iden-
tiques.
*Icc = intensité de court-circuit (ampères) Voc = tension à circuit ouvert.
* Il s‘agit des tailles de section de câble maximales pour les bornes du régulateur.
ATTENTION: Lorsque les modules PV sont connectés en série, la tension à circuit ouvert du
module PV ne doit pas dépasser 92V à une température ambiante de 25 °C.
Section de câble de la batterie et section de câble de charge
La taille de la batterie de la section de câble de charge doit correspondre au courant nomi
-
nal. Les tailles de référence sont les suivantes :
ATTENTION: Le câble recommandé pour la batterie doit être choisi en fonction des condi
-
tions dans lesquelles les bornes sont connectées sans onduleur supplémentaire.
MONTAGE
AVERTISSEMENT : risque d‘explosion !
N‘installez jamais le régulateur dans un boîtier hermétique avec une batterie au plomb ! Ne
pas installer dans des pièces fermées où le gaz de batterie risque de s‘accumuler.
AVERTISSEMENT : risque d‘électrocution !
Le module PV peut générer une tension en circuit ouvert élevée lors du câblage du module
solaire. Il est donc recommandé de couper de disjoncteur avant tout câblage et de rester
vigilant pendant l‘opération.
ATTENTION : Gardez au moins 150 mm d‘intervalle au-dessus et en dessous du régulateur
afin de laisser passer assez d‘air. En cas de montage dans un boîtier, il est fortement recom
-
mandé de bien le ventiler.
INSTALLATION

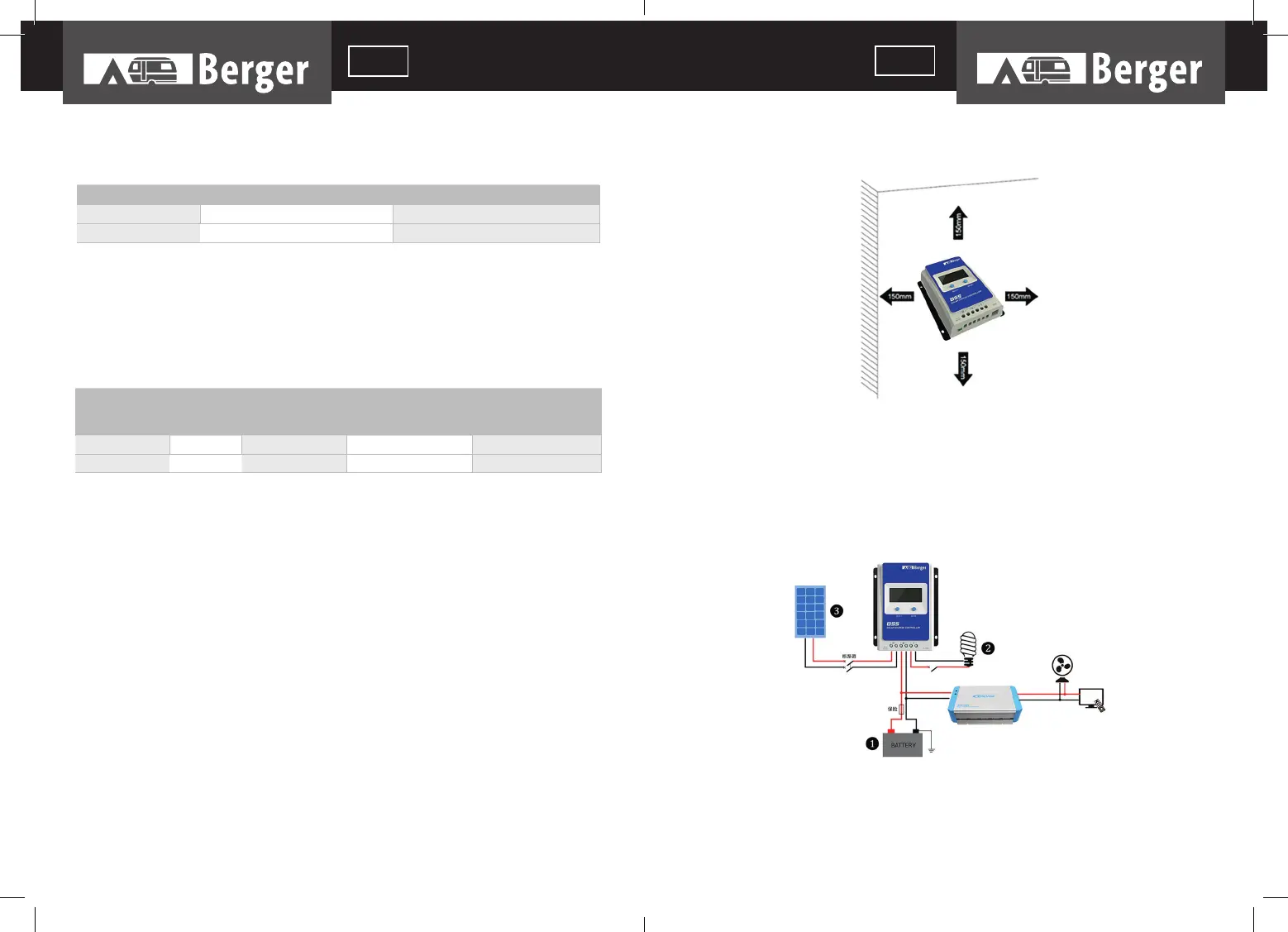

Illustration 1 - 2 Montage
Étape 1 : Détermination de l‘emplacement et de l‘espace de dissipation de la chaleur
Détermination de l‘emplacement : Le régulateur doit impérativement être installé à un
endroit bien ventilé par les refroidisseurs du régulateur avec un écart minimal de 150 mm
au-dessus et en dessus du régulateur afin de garantir une dissipation naturelle de la cha
-
leur. Voir illustration 2-1 : Montage
ATTENTION: Si le régulateur doit être installé dans une boîte fermée, il est important
d‘assurer une dissipation fiable de la chaleur à travers la boîte.
Illustration 2-2 Schéma de connexions
Étape 2: Connectez le système dans l‘ordre (1) Batterie (2) Charge (3) Module PV (voir illus
-
tration 2-2 „Schéma de connexions“ et déconnectez-le dans l‘ordre inverse.(3)(2)(1).
Modèle Max. Courant d'entrée PV Max. Section de câble PV*
BSS0211 10A 4 mm
2
/ 12AWG
BSS1184 20A 6 mm
2
/ 10AWG
Modèle Courant
de charge
nominal
Courant de
charge nomi
-
nal :
Section de câble
de la batterie
Section de câble
BSS0211 10A 10A 4 mm
2
/ 12AWG 4 mm
2
/ 12AWG
BSS1184 20A 20A 6 mm
2
/ 10AWG 6 mm
2
/ 10AWG
