HINWEIS: Es wird angenommen, dass alle PV-Module in einem bestimmten Modul
identisch sind.
*Isc = Kurzschlussstrom (Ampere) Voc = Leerlaufspannung.
*Dies sind die maximalen Leiterquerschnittsgrößen für die Reglerklemmen.
ACHTUNG: Wenn die PV-Module in Reihe geschaltet werden, darf die Leerlaufspannung des
PV-Moduls bei 25 °C Umgebungstemperatur 92V nicht überschreiten.
Batterie- und Ladeleiterquerschnitt
Die Größe der Batterie und des Ladeleiterquerschnitts muss dem Nennstrom entsprechen. Sie
finden die Referenzgröße wie folgt:
ACHTUNG: Für die Batterie wird das empfohlene Kabel entsprechend den Bedingungen
ausgewählt, unter denen die Klemmen nicht mit einem zusätzlichen Wechselrichter verbun-
den sind.
MONTAGE
WARNUNG: Explosionsgefahr!
Installieren Sie den Regler niemals in einem geschlossenen Gehäuse mit Bleiakkus! Nicht in
geschlossenen Räumen installieren, in denen sich Batteriegas ansammeln kann.
WARNUNG: Stromschlaggefahr!
Bei der Verdrahtung der Solarmodule kann das PV-Modul eine hohe Leerlaufspannung
erzeugen. Schalten Sie daher den Leistungsschalter vor der Verkabelung aus und seien Sie
vorsichtig bei der Verkabelung.
ACHTUNG: Der Regler benötigt mindestens 150 mm Abstand über und unter dem Regler,
um einen ordnungsgemäßen Luftstrom zu gewährleisten. Bei Einbau in ein Gehäuse wird
eine Belüftung dringend empfohlen.
INSTALLATIONSVORGANG

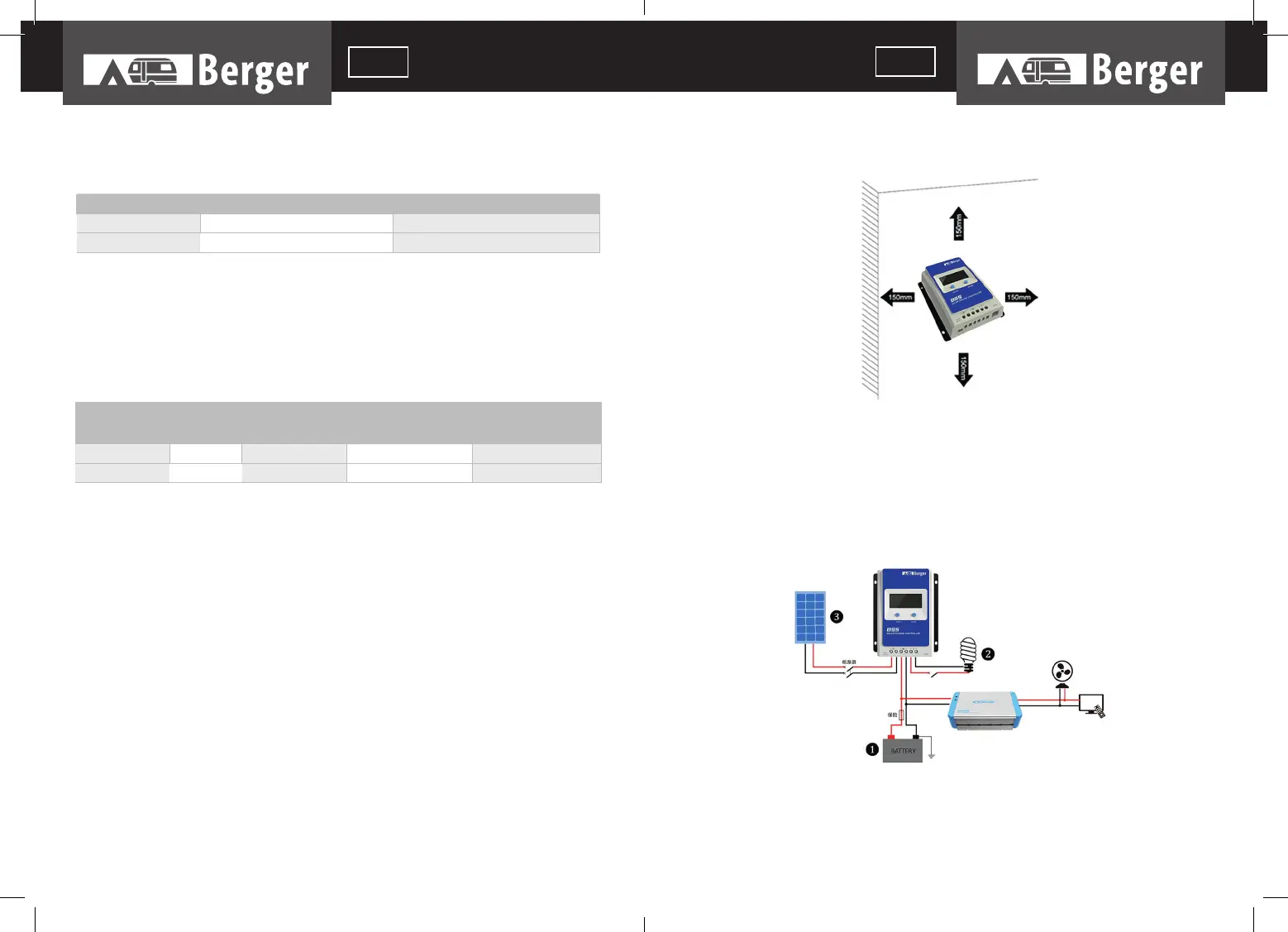

Abbildung 2-1 Montage
Schritt 1: Bestimmung des Aufstellungsortes und des Wärmeableitungsraumes
Bestimmung des Aufstellungsortes: Der Regler muss an einem Ort mit ausreichendem
Luftstrom durch die Kühler des Reglers und einem Mindestabstand von 150 mm von der
Ober- und Unterkante des Reglers installiert werden, um eine natürliche Wärmeableitung zu
gewährleisten. Siehe Abbildung 2-1: Montage
ACHTUNG: Wenn der Regler in einem geschlossenen Kasten installiert werden soll, ist es
wichtig, eine zuverlässige Wärmeableitung durch den Kasten sicherzustellen.
Abbildung 2-2 Schaltplan
Schritt 2: Schließen Sie das System in der Reihenfolge (1) Batterie (2) Last -> (3) PV-Modul
an (siehe Abbildung 2-2,„ Schaltplan“) und klemmen Sie das System in umgekehrter Reihen-
folge ab (3)(2)(1).
Modell Max. Eingangsstrom PV Max. Leiterquerschnitt PV*
BSS0211 10A 4 mm
2
/ 12AWG
BSS1184 20A 6 mm
2
/ 10AWG
Modell Nennlade-
strom
Nennentlade-
strom
Batterie-
Leiterquerschnitt
Lastleiterquer-
schnitt
BSS0211 10A 10A 4 mm
2
/ 12AWG 4 mm
2
/ 12AWG
BSS1184 20A 20A 6 mm
2
/ 10AWG 6 mm
2
/ 10AWG
