BERGER BSS0211 - Montaggio

ITALIANO
ITALIANO
ITALIANO
ITALIANO
AVVERTENZA: Si parte dal presupposto che tutti i moduli FV in un determinato modulo
siano identici.
*Isc = corrente di cortocircuito (Ampere) Voc = tensione a vuoto.
*Queste sono le sezioni dei cavi massime per i morsetti del regolatore.
ATTENZIONE: Se i moduli FV vengono commutati in serie, la tensione a vuoto del modulo
FV con temperatura ambiente di 25 °C non deve superare 92V.
Sezione del cavo di carica della batteria
Le dimensioni della batteria e la sezione del cavo devono essere idonei alla corrente nomina
-
le. La grandezza di riferimento è come segue:
ATTENZIONE: per la batteria il cavo raccomandato si sceglie secondo le condizioni in cui i
morsetti non sono collegati ad un inverter aggiuntivo.
MONTAGGIO
AVVERTIMENTO: pericolo di esplosione!
Non installare mai il regolatore in un alloggiamento chiuso con la batteria al piombo! Non
installare in ambienti chiusi in cui possa accumularsi il gas delle batterie.
AVVERTIMENTO: pericolo di scossa!
Per il cablaggio dei moduli solari è possibile che il modulo FV generi un‘elevata tensione
a vuoto. Spegnere quindi l‘interruttore di linea prima del cablaggio e prestare prudenza
durante il cablaggio.
ATTENZIONE: il regolatore necessita di una distanza minima di 150 mm sopra e sotto per
garantire un adeguato passaggio d‘aria. In caso di incasso in un alloggiamento si raccoman
-
da vivamente di garantire una buona aerazione.
PROCEDURA DI INSTALLAZIONE:

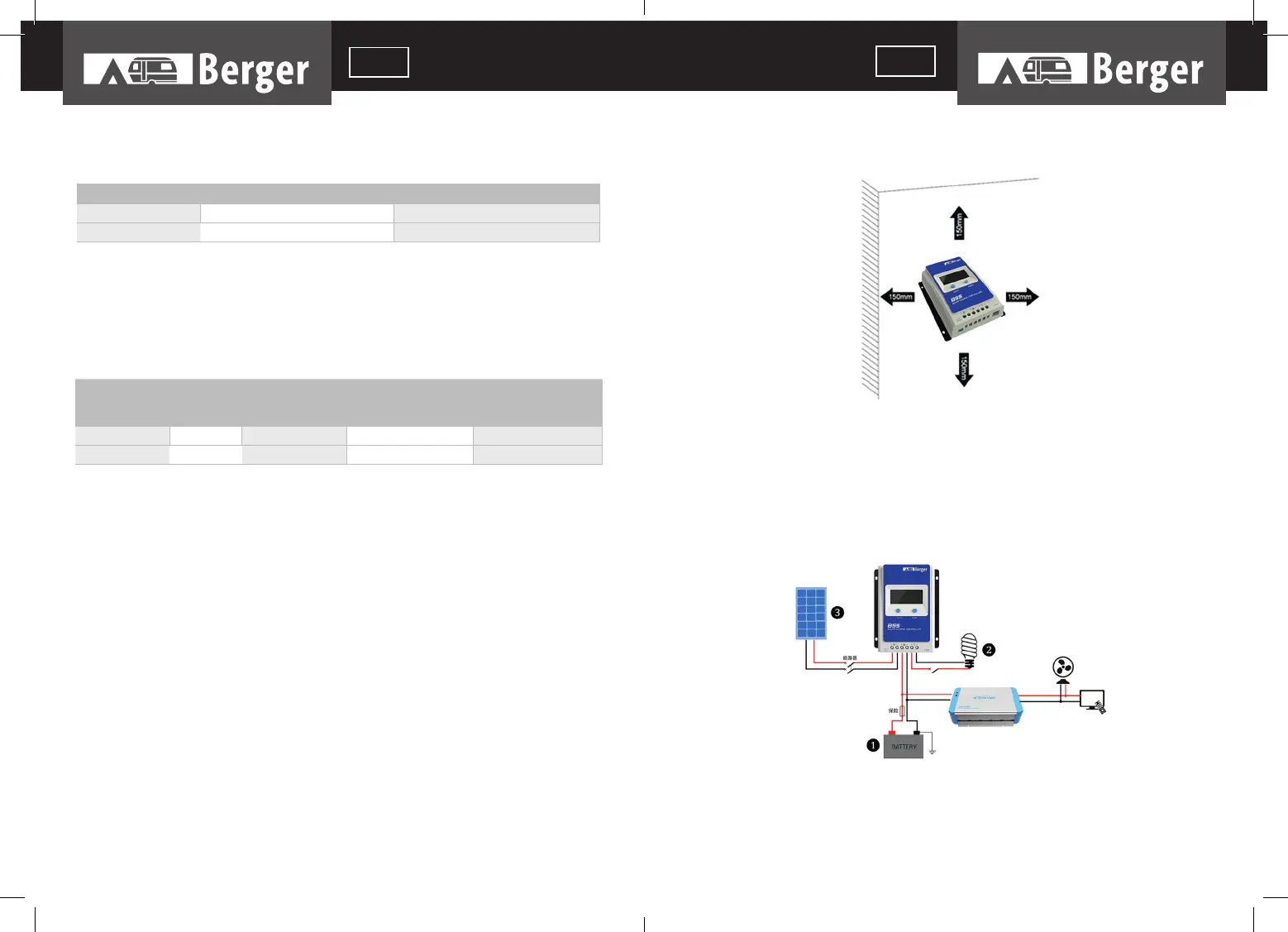

Figura 2-1 Montaggio
Fase 1: Scelta del luogo di installazione e del locale di dissipazione del calore
Scelta del luogo di installazione: il regolatore deve essere installato in un luogo che ne
consenta una sufficiente aerazione tramite il flusso d‘aria del radiatore e che abbia una di
-
stanza di 150 mm dal bordo superiore e inferiore del regolatore, in modo da garanitre una
naturale dissipazione del calore. Vedere la figura 2-1 Montaggio
ATTENZIONE: se il regolatore deve essere installato in un alloggiamento chiuso, è impor
-
tante garantire una dissipazione del calore affidabile attraverso la scatola.
Figura 2-2 Schema elettrico
Fase 2: collegare il sistema in sequenza (1) Batteria (2) Carico (3) Modulo FV (v. figura 2-2,
„Schema elettrico“) e fissare il sistema in sequenza inversa (3)(2)(1).
Modello Max. Corrente di ingresso FV Max. Sezione dei cavi FV*
BSS0211 10A 4 mm
2
/ 12AWG
BSS1184 20A 6 mm
2
/ 10AWG
Modello Corrente
di carica
nominale
Corrente di ca-
rica nominale:
Sezione del cavo
della batteria
Sezione del cavo di
carico
BSS0211 10A 10A 4 mm
2
/ 12AWG 4 mm
2
/ 12AWG
BSS1184 20A 20A 6 mm
2
/ 10AWG 6 mm
2
/ 10AWG
