Français
6
!
Veillez à ne pas endommager le servomoteur lors d'une
manœuvre manuelle.
Ne pas appliquer au carré un couple supérieur à 6 N.m.
Surveillez l'indicateur lors de la manœuvre
manuelle pour
éviter d'atteindre les butées mécaniques.
5 CONNEXION ÉLECTRIQUE ET TESTS
Pour effectuer le câblage électrique, reportez-vous au schéma de
câblage fourni et suivez la numérotation des bornes.
!

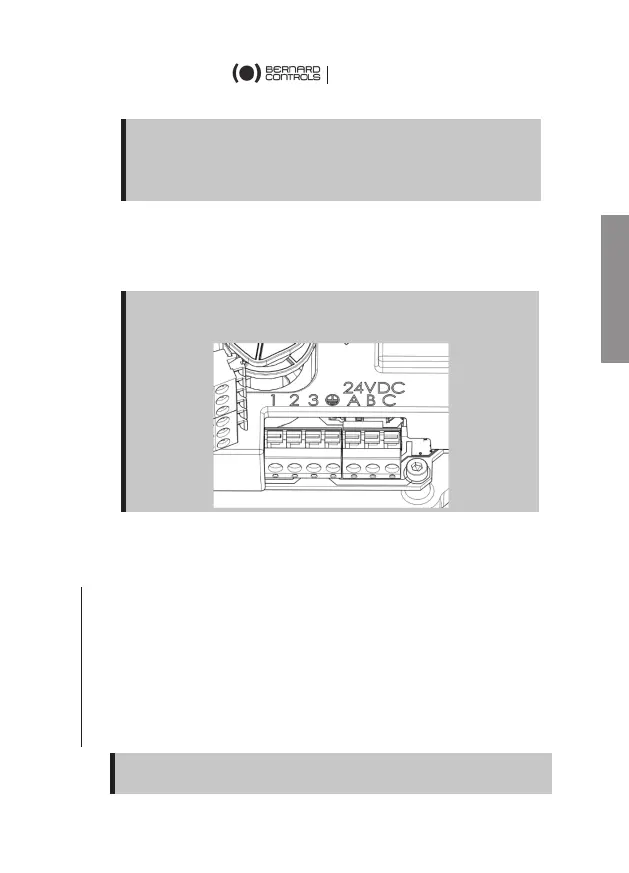

Veillez à ne pas brancher l'alimentation en CA sur les bornes A,
B, C ou l'alimentation en CC sur les bornes 1, 2, 3, ce qui
endommagerait la carte électronique.
Vérification après câblage
Une fois que le câblage du servomoteur est terminé, les points
suivants doivent être vérifiés:
1. Assurez-vous que la tension d'alimentation correspond à celle
indiquée sur l'autocollant placé sur le côté de l'actionneur.
2. Vérifiez que tous les connecteurs ou les presse-étoupes sont
correctement serrés.
3. Amenez la vanne à une position intermédiaire à l'aide de la
commande manuelle.
4. Effectuez électriquement une ouverture et une fermeture.
Vérifiez que le servomoteur tourne dans le bon sens, et
s'arrête à la position désirée.
N'utilisez jamais un appareil tournant motorisé sur la commande
manuelle pour entraîner l'actionneur.
Si une erreur est détectée à cette étape, vérifiez tout le câblage.
17
