3. ENSAMBLAJE
Después del ensamblaje, el actuador puede operar en cualquier
posición.

Sin embargo:
• No se recomienda instalar el actuador con la cubierta hacia
abajo
• Las entradas de cable no deben mirar hacia arriba
(Pérdida de la hermeticidad al agua)

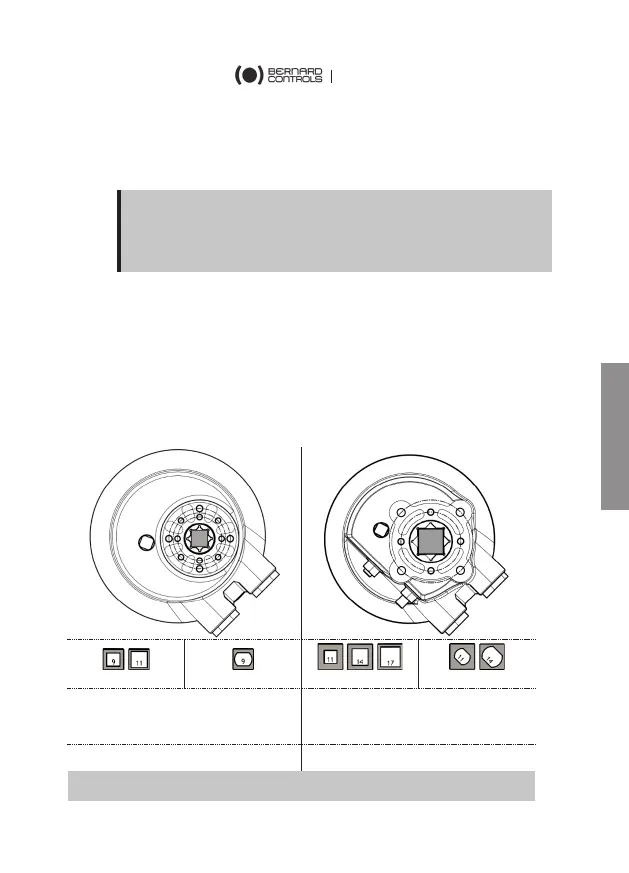

Adaptación del actuador a la entrada de la válvula
El actuador se suministra con un conjunto de adaptadores para
asegurar que la salida se empareje con el eje de la válvula.
Sólo necesita insertar el adaptador cuadrado preciso dentro de la
ranura. El adaptador puede ser orientado como un cuadrado en
paralelo o como un cuadrado diagonal, dependiendo de su
necesidad.
Estándar
A petición
Estándar
A petición
Tamaño interno en mm
Longitud máxima del eje aceptada
20mm
Tamaño interno en mm
Longitud máxima del eje aceptada
25mm
AQ1L/AQ3L AQ7L
Formas de adaptadores (vista por debajo del adaptador)
