SCHMIERUNG
SCHMIERMITTELTYP
Motor: Betriebsanleitung des Motorher-
stellers beachten.
Maschine: Nur Öltyp ESSO UNIFARM
15 - 40 W und Fettyp ESSO MULTIPUR-
POSE verwenden.
1) MOTOR
Täglich: Ölstand kontrollieren, ggf. na-
chfüllen.
Ölwechsel: regelmäßig nach den Vor-
schriften des Motorherstellers.
2) GETRIEBEGEHÄUSE (Inhalt 1,75 Kg)
Nach jeweils 20 Betriebsstunden:
Ölstand kontrollieren, ggf. nachfüllen.
Nach jeweils 500 Betriebsstunden: Öl
wechseln.
3) GERÄTEZAPFWELLE
Vor Geräteanbau mit Schmierfett ESSO
MULTIPURPOSE einfetten.
4) GETRIEBEGEHÄUSE DER FRÄSE
(Fassungsvermögen 0,3 Kg)
Nach jeweils 20 Betriebsstunden:
Ölstand kontrollieren und ggf. nachfül-
len, nachdem der Verschluß am hinte-
ren Fräsgetriebedeckel abgeschraubt
wurde.
Nach jeweils 500 Betriebsstunden:
Ölwechsel.
GETRIEBEÖLWECHSEL
Der Ölwechsel muß bei warmem Öl und
bei waagerecht stehender Maschine er-
folgen. Ablaßschraube A und Einfül-
lstopfen B inkl. Ölmeßstab abschrauben
und Öl ablaufen lassen. Nach vollstän-
digem Ölablauf Ablaßschraube wieder
einsetzen und das frische Öl durch die
Öffnung B einfüllen (Fassungsvermögen
1,75 Kg). Anhand des Meßstabs am
Stopfen B den Ölstand kontrollieren.
REIFENDRUCK
Periodisch überprüfen, ob der Reifen-
druck innerhalb der empfohlen Werte
von 1,0 bis1,2 Bar(Kg/cm_) lieg
EINSTELLUNG DER BEDIENUNGSE-
LEMENTE
KUPPLUNG: In regelmäßigen Abstän-
den das Spiel am Kupplungshebel über-
prüfen: es muß ca. 5 mm betragen.
- Um die Einstellung zu verändern Mut-
ter A (Abb. 18A) lockern.
- Stellschraube B ein- oder heraus-
schrauben bis das Spiel ca. 5 mm
beträgt.
-Mutter A wieder befestigen.
ZAPFWELLENSCHALTHEBEL
Regelmäßig das Spiel am Zapfwellenhe-
bel 7 kontrollieren: es muß ca. 6 mm
betragen. Um die Einstellung zu verän-
dern die Mutter D (Abb. 18A) lockern und
dann die Stellschraube C ein- oder he-
rausschrauben bis das Spiel 6 mm be-
trägt. Mutter D wieder befestigen.
SCHNELLKUPPLUNG
FÜR ANBAUGERÄTE
Das Kombigerät ist mit einer Schnellkup-
plung für Anbaugeräte ausgestattet.

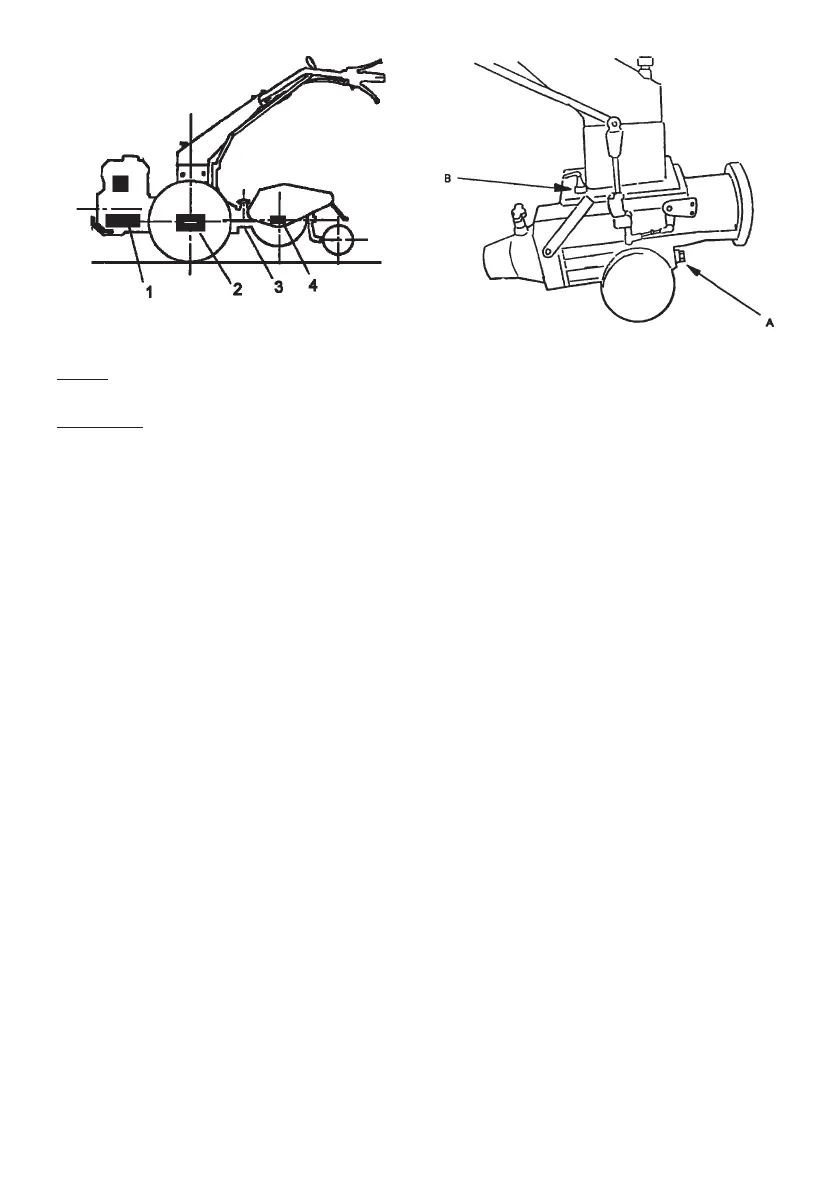

Abb. 16A
Abb.17A
