CARACTERÍSTICAS TÉCNICAS
Motocultivador tipo 1 + 1 2 + 2
Motor de gasolina X X
Motor Diesel / X
Arranque reversível por corda X X
Motorstop X X
Embraiagem cónica a seco X X
Caixa velocidades versão motocultivador 1 MA + 1 RM 2 MA + 2 RM
Caixa velocidades versão barra de corte 1 MA + 1 RM 2 MA + 2 RM
Braços reguláveis:
6 posições em vertical, 3 posições em horizontal REVERSÍVEIS 180°
Rodas com pneumáticos de discos fixos X X
Rodas metálicas X X
Peso com motor CA24 e Barra de corte cm. cm. 50 = 74 Kg cm. 60 = 77 Kg
Peso com motor CA24 e Barre de corte de 0,90 MT.70 Kg 72 Kg
X = DISPONÍVEL / = NÃO DISPONÍVEL
MONTAGEM RODAS
Depois de retirar as rodas da embalagem, montar as rodas tomando atenção que
a chavezinha de arrasto esteja montada corectamente no apoio do eixo da roda.
A frecha indicada sobre a roda engomada tem que ser virada para o lado do
motor na versão motocultivador e virada para o lado da tomada de força na ver-
são de acessórios frontais.
Antes de arrancar, ler o manual de uso e manutenção do motor e da máquina.

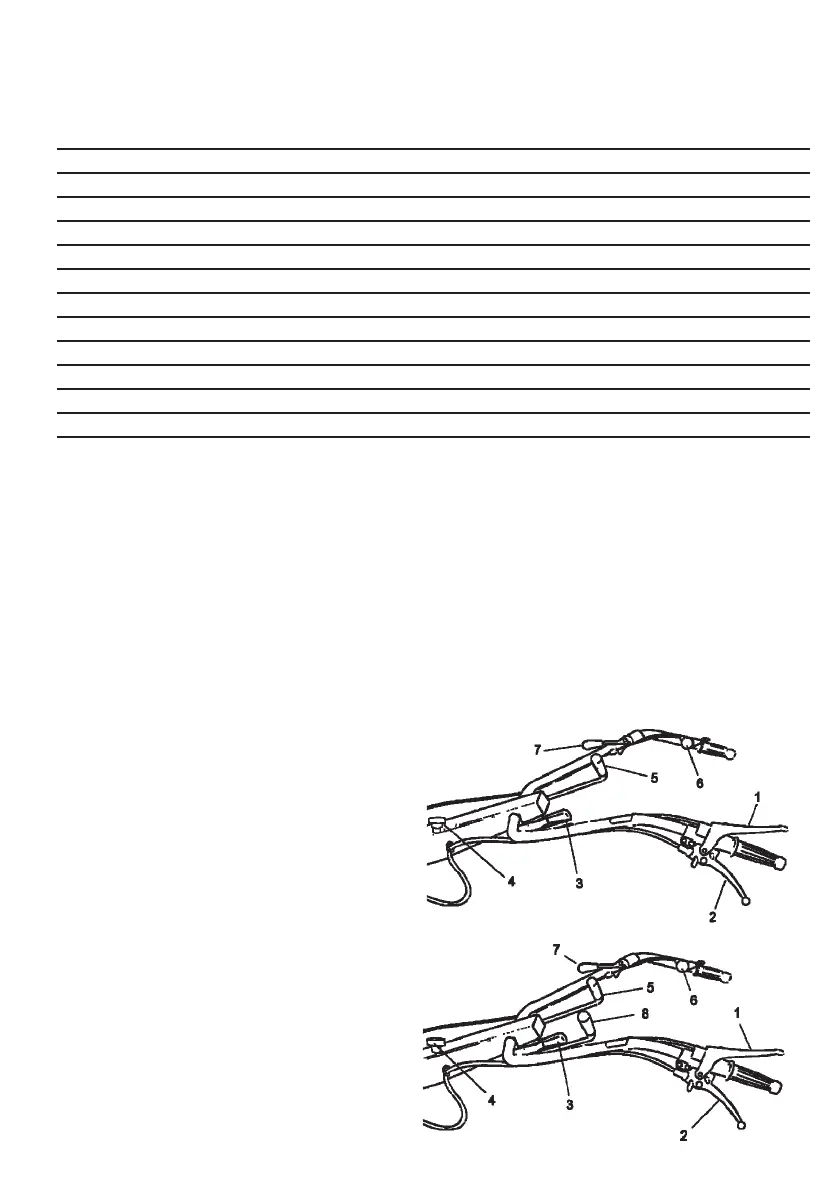

COMANDOS (Fig. 9A - 9B )
1. Manete motor-stop
2. Manete comando embraiagem
3. Manete bloqueio vertical guiador
4. Manete bloqueio horizontal coluna
dos braços
5. Manete comando marcha para fren-
te e para tráz
6. Manete comando acelerador
7. Manete comando tomada de força
8. Manete comando marchas (para
2+2)
Fig 9A
Fig 9B
