TECHNISCHE GEGEVENS
Tweewielige trekker type 1 + 1 2 + 2
Benzinemotor X X
Dieselmotor / X
Repeteerstarter X X
Motorstop X X
Droge schijvenkoppeling X X
Versnellingen tweewielige trekker 1 MA + 1 RM 2 MA + 2 RM
Versnellingen maaimachine 1 MA + 1 RM 2 MA + 2 RM
Regelbare stuurhendels:
6 verticale instellingen, 3 horizontale instellingen DRAAIBAAR 180°
Luchtbanden met vaste velgen X X
Metalen wielen X X
Gewicht met CA24 motor en frees van .. cm. cm. 50 = 74 Kg cm. 60 = 77 Kg
Gewicht met CA24 motor en 90 cm. maaibalk 70 Kg 72 Kg
X = LEVERBAAR / = NIET LEVERBAAR
MONTEREN VAN DE WIELEN
Na de machine uit het verpakkingsmateriaal gehaald te hebben worden de wielen
gemonteerd. Let er op dat de aandraaisleutel op correcte wijze op de aandrijfas
van de wielen gemonteerd is. De op het wiel aangegeven pijl moet in de richting
van de motor staan voor het ploegmodel en in de richting van de aftakas voor het
model met frontale werktuigen. Vóór ingebruikname eerst aandachtig de handlei-
ding voor gebruik en onderhoud van motor en machine lezen.

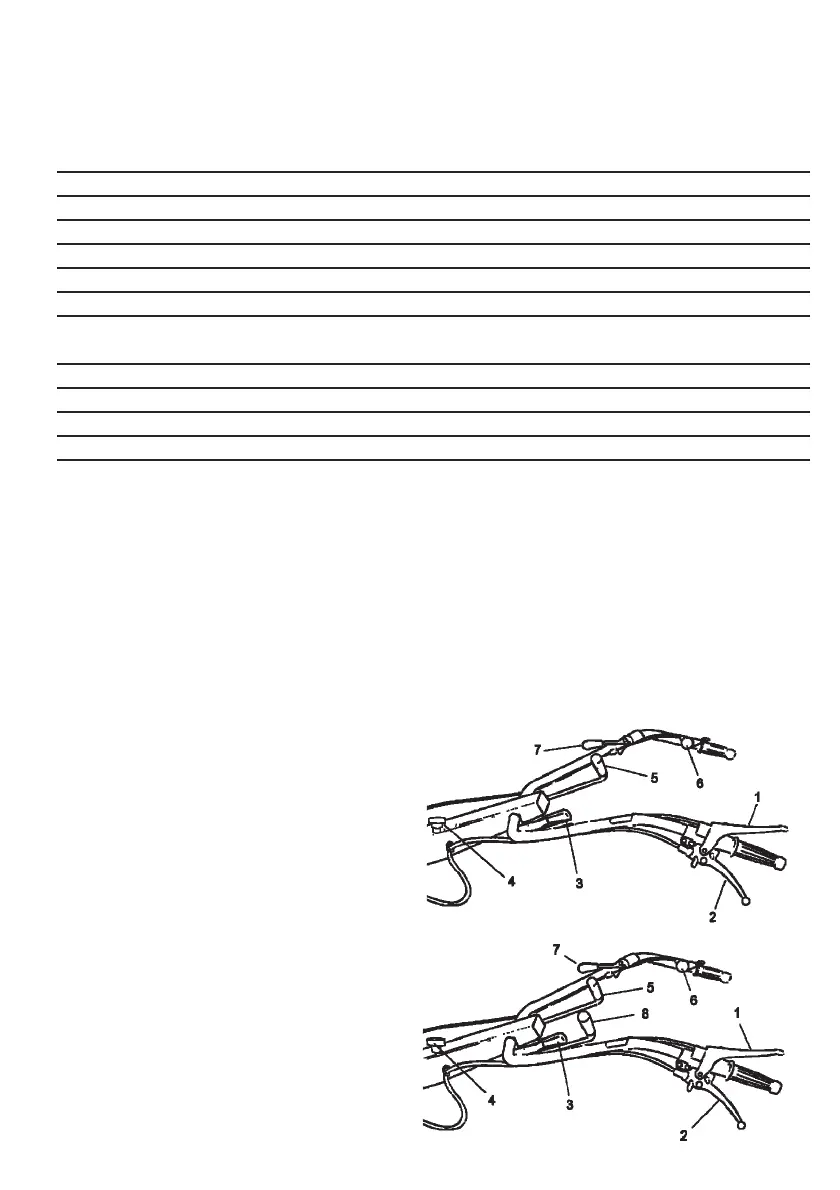

BEDIENINGSHENDELS (Fig. 9A - 9B)
1. Motorstophendel
2. Koppelingshendel
3. Hendel voor hoogte-instelling stuur
4. Hendel voor horizontale instelling
stuurboom
5. Versnellingshendel voor- en achte-
ruit
6. Gashendel
7. Aftakashendel
8. Versnellingshendel (voor 2+2)
Fig 9A
Fig 9B
