Bertolini 403 - Lubrificazione; Sostituzione Olio Scatola Cambio; Registrazione Comandi

8

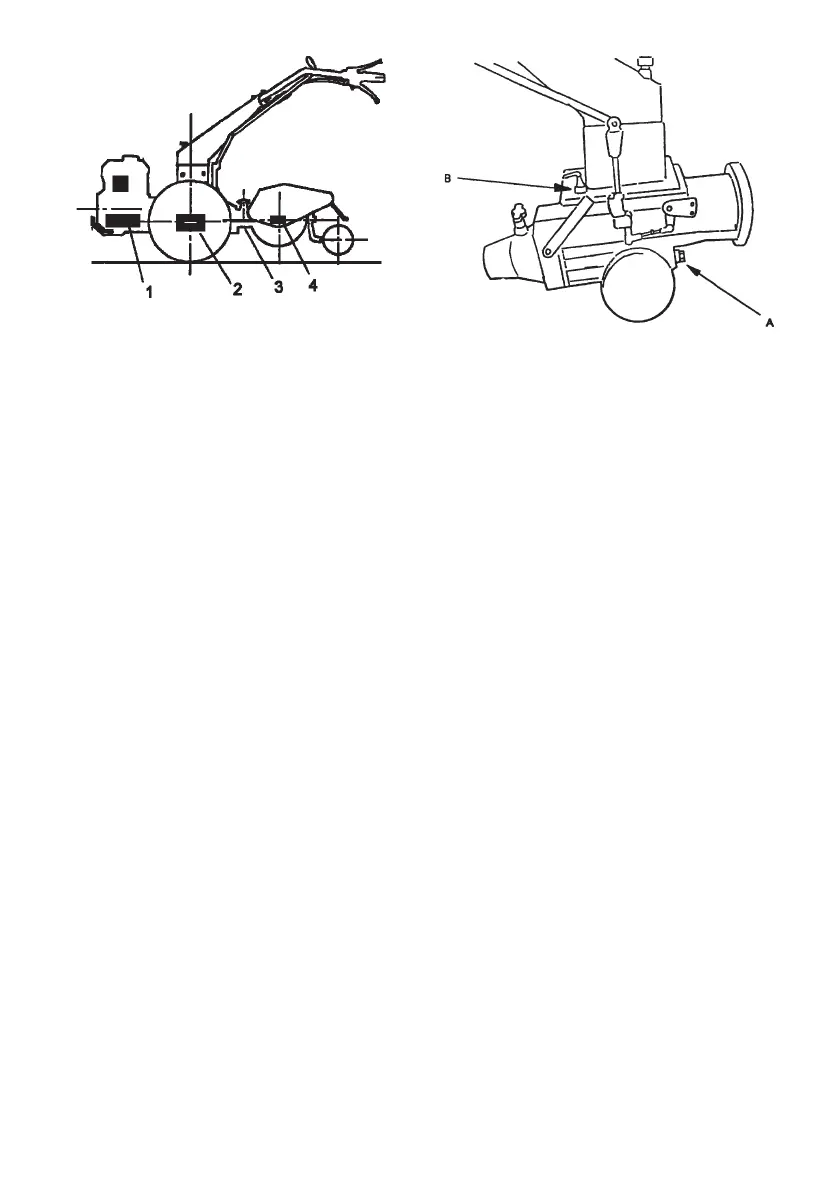

Fig. 16A
Fig 17A
LUBRIFICAZIONE
TIPO DI LUBRIFICANTE
Motore: Vedere libretto istruzione mo-
tore.
Motocoltivatore: Utilizzate solo olio
ESSO UNIFARM 85∏140 W e grasso
ESSO MULTIPORPOSE.
1) MOTORE
Ogni giorno: controllare il livello e, se
necessario, ripristinarlo.
Cambio dell’olio: va effettuato agli in-
tervalli e con le modalità stabilite dal
costruttore del motore.
2) SCATOLA DEL CAMBIO
(capacità 1,7 Kg.)
Ogni 20 ore: controllare il livello e, se
necessario, ripristinarlo.
Ogni 500 ore: sostituire l’olio.
3) PRESA DI POTENZA
ATTREZZATURE
Prima di collegare l’attrezzo riempirla di
grasso Multiporpose.
4) SCATOLA DELLA FRESA
(capacità 0,3 Kg. )
Ogni 20 ore: controllare il livello svitan-
do il tappo posizionato sul coperchio
posteriore del corpo fresa. Se necessa-
rio sostituirlo.
Ogni 500 ore: sostituire l’olio.
SOSTITUZIONE OLIO
SCATOLA CAMBIO
La sostituzione deve avvenire ad olio
caldo, svitando il tappo A e il tappo B
completo di asta livello olio.
Terminata l’uscita dell’olio, rimettere il
tappo A e introdurre l’olio nuovo nel foro
B (1,7Kg.). Controllare il livello utilizzan-
do l’asta sul tappo B.
Questa operazione va fatta mettendo il
motocoltivatore in posizione orizzonta-
le.
GONFIAGGIO PNEUMATICI
Controllare periodicamente che la pres-
sione dei pneumatici sia entro i limiti in-
dicati di 1-1,2 Bar (Kg./ cm_).
REGISTRAZIONI COMANDI
FRIZIONE: Controllare periodicamente
la corsa a vuoto della leva frizione che
deve essere di circa 5 mm.
- Per variare la registrazione allentare il
dado A (fig. 18A).
- Avvitare o svitare il registro B affinché
la corsa a vuoto della leva frizione sia di
circa 5 mm.
- Bloccare di nuovo il dado A.
LEVA INNESTO P. DI P.
Controllare periodicamente la corsa a
vuoto della leva 7 che deve essere di
circa 6 mm. Per variare la registrazione
allentare il dado D (Fig. 18A ) e avvitare
o svitare il registro C affinché la corsa a
vuoto sia di 6 mm . Bloccare di nuovo il
dado D .
