MAINTENANCE AND CHECKS
MANUTENZIONE E CONTROLLI
RIMOZIONE SELLA PASSEGGERO E
FILTRO ARIA
Per accedere al filtro è necessario
smontare la sella ruotando il dispo-
sitivo A di 90°, sfilare la sella come
indicato in figura, quindi procedere
nel modo seguente:
- Estrarre il coperchio C sollevando
gli elastici D e sfilandolo dalla par-
te posteriore.
Nota:
Per il rimontaggo della sella, é suffi-
ciente riposizionarla in corrisponden-
za del foro relativo al bottone A,
spingere verso il basso, fino ad udire
un click. a questo punto la sella è
bloccata.
B
A
D
C

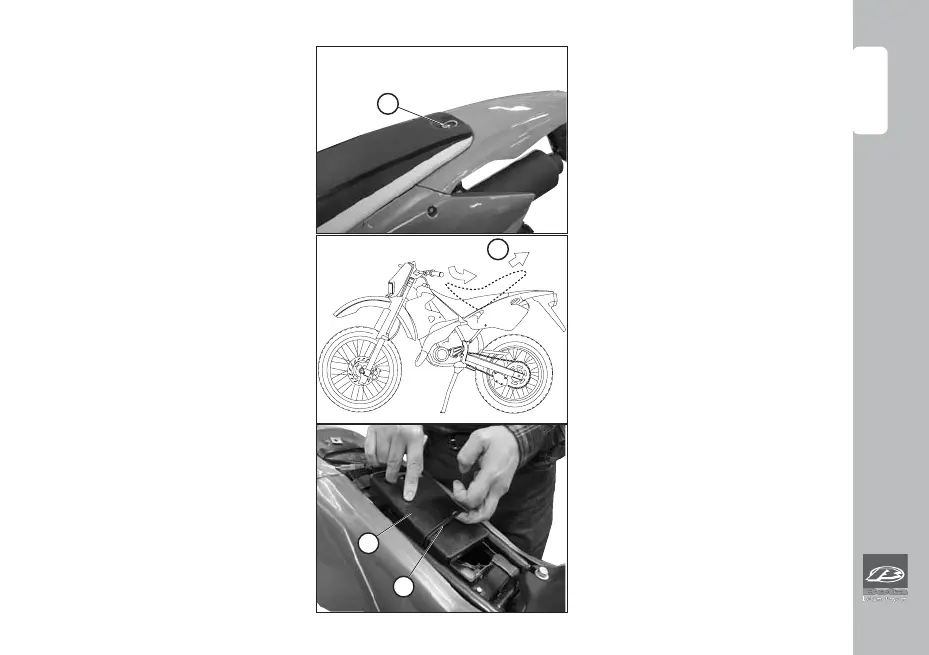

REMOVING THE PASSENGER SEAT
AND THE AIR FILTER
To gain access to the filter:
Remove the saddle by turning the
device A by 90°, pull out the saddle
as shown in the figure, then proceed
as follows:
- Lift rubber bands D and remove
cover C by pulling it towards the
back of the vehicle.
Note:
To fit the saddle back in, just put it
on the hole that coincides with but-
ton A, press it down until it clicks in
place; now the saddle is securely
locked in place.
