Beta RR 125 cc - Demontage Selle Passager et Fi Ltre Air; Desmontaje Asiento del Pasajero y Fi Ltro de Aire

137
3
ENTRETIEN ET CONTROLES
MANTENIMIENTO Y CONTROL
DESMONTAJE ASIENTO DEL PASA-
JERO Y FILTRO DE AIRE

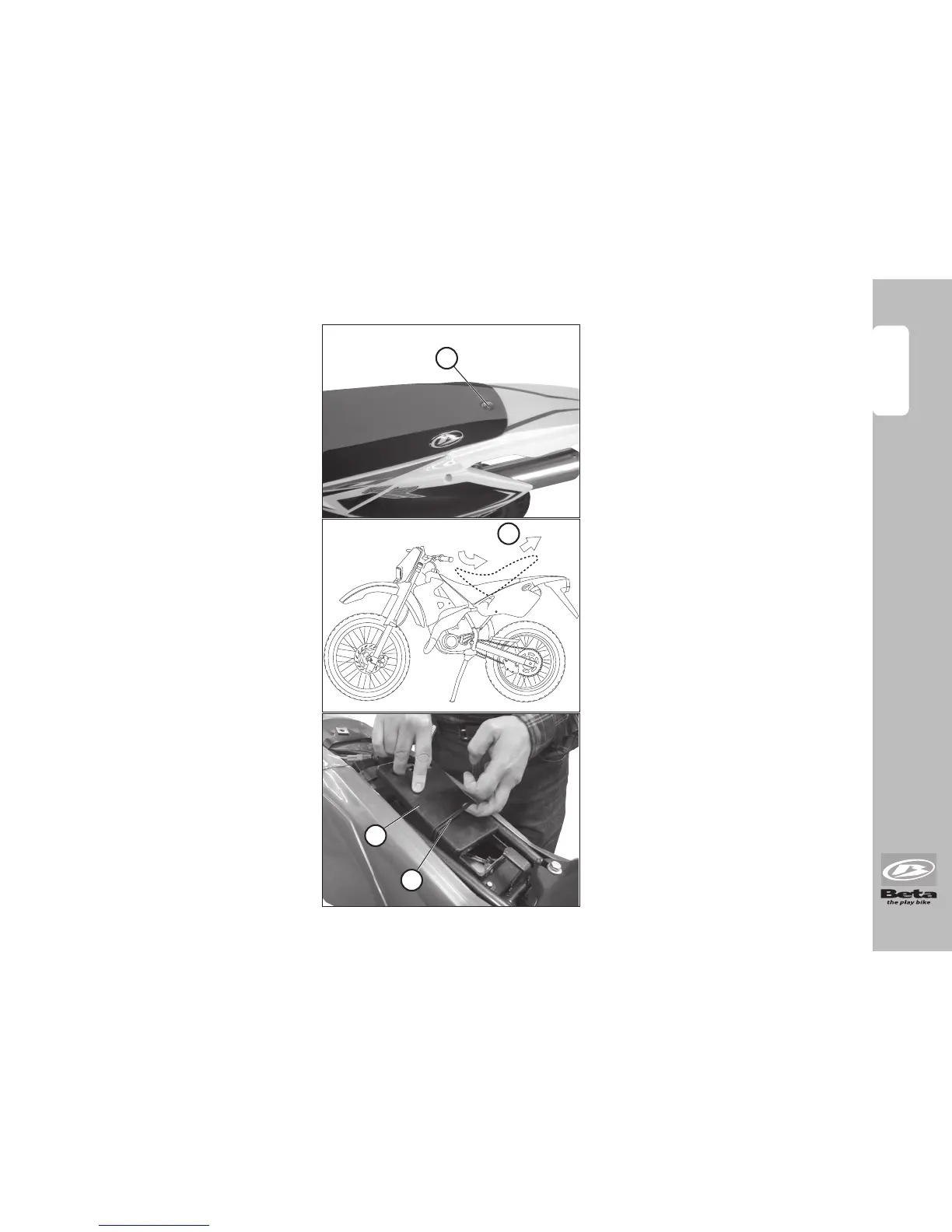

Debe extraerse el sillín para al-
canzar el fi ltro. Para ello, girar el
dispositivo A 90º y quitar el sillín tal
como se ilustra en la fi gura. Seguir
los pasos descritos a continuación:
- Extraer la tapa C levantando los
elásticos D y extrayéndolos por
la parte trasera.
Nota:
Para volver a colocar el sillín bas-
ta posicionarle correctamente
en el agujero correspondiente al
botón A y empujar hacia abajo
hasta sentir un “click” que indica
que el sillín se ha bloqueado en
su posición.
B
D
C
DEMONTAGE SELLE PASSAGER ET
FILTRE AIR
Pour accéder au fi ltre, démonter la
selle en tournant le dispositif A de
90°, extraire la selle comme indiqué
sur la fi gure, puis procéder de la
manière suivante:
- Enlever le couvercle C: soulever les
élastiques D et l’extraire du côté
arrière.
Remarque:
Pour le remontage de la selle, il
suffi t de la repositionner au niveau
de l’orifi ce correspondant au bou-
ton A, et de pousser vers le bas,
jusqu’au déclic. La selle est alors
bloquée.
A
