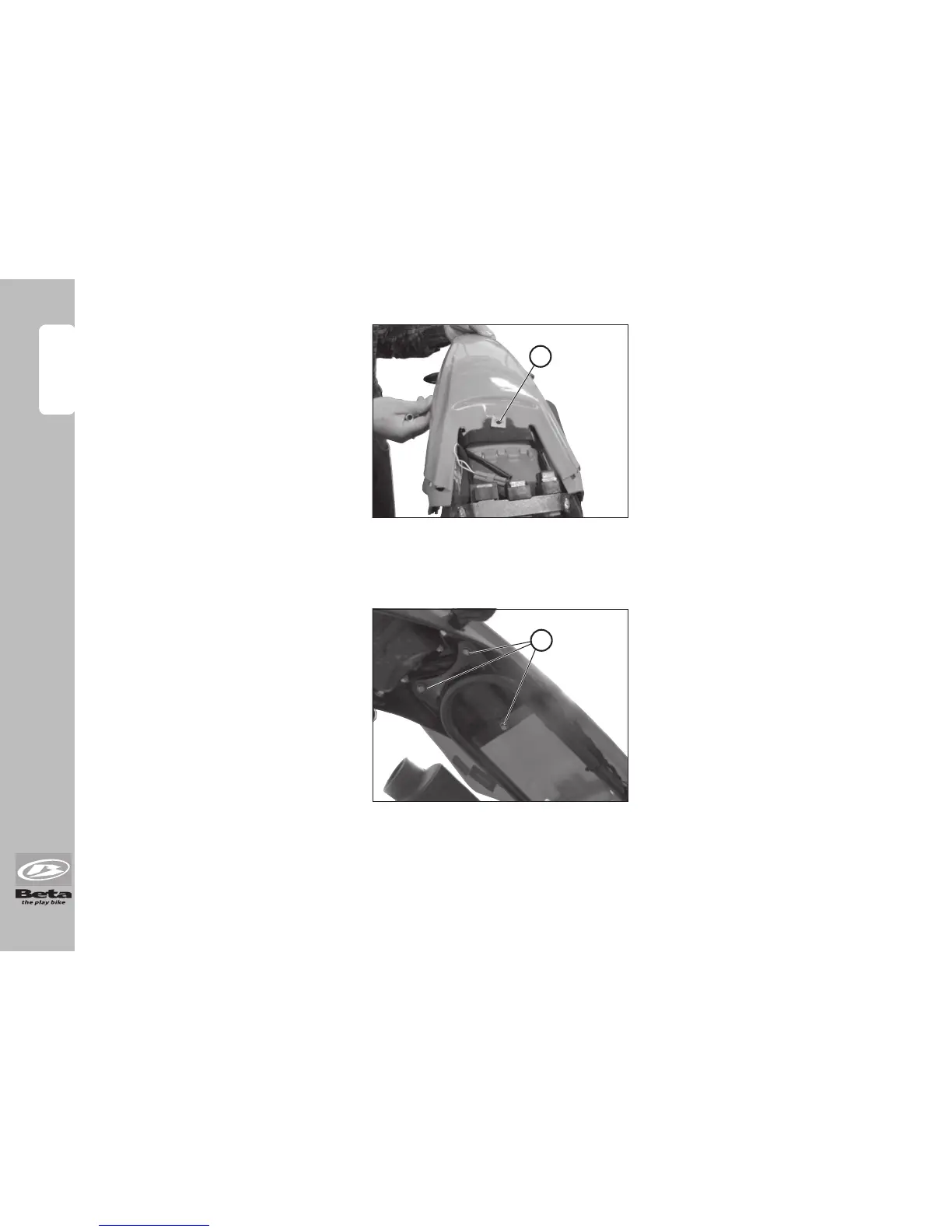

Desmontaje guardabarros trasero
El guardabarros trasero está forma-
do por dos partes. Una de plástico
con la parte superior en colores y
la parte inferior negra.
Para quitar la parte superior desen-
roscar el tornillo de fi jación A des-
pués de haber quitado los paneles
laterales posteriores.
Para quitar la parte inferior es ne-
cesario desenroscar los 3 tornillos
de fi jación B ubicados debajo del
guardabarros.
Démontage garde-boue arrière
Le garde-boue arrière est composé
par deux parties. Une plastique
colorée dans la partie supérieure
et une partie inférieure noire.
Pour enlever la partie supérieure
dévisser la vis de fi xation A une fois
les joues arrière démontées.
Pour enlever la parte inférieure il
faut dévisser les 3 vis de fi xation B
placées sous le garde-boue.
