MOD. BEZZERA MODA PM – DE – DE+D – DE+D+M
5.4. Suministro de vapor
1) Para evitar remolinos de líquido en la caldera
descargue el vapor accionando el botón del
grifo (Fig. 01; pos. 1).
2) Introduzca el tubo del vapor (Fig. 01; pos. 4) en
el recipiente del líquido que se quiere calentar.
3) Gire el botón grifo vapor (Fig. 01 pos. 1). La
cantidad de vapor que sale es proporcional a la
apertura del grifo; cuanto mayor es la apertura
mayor será la cantidad de vapor que sale.
4) Una vez finalizada la erogación del vapor cierre
el grifo, saque el recipiente del líquido y limpie
de inmediato con un trapo húmedo la varilla
del vapor de los residuos del líquido calentado.
5) Descargue el vapor (unos 2/3 segundos) accio-
nando el botón del grifo (Fig. 01; pos. 1) para
limpiar el interior del tubo.
Para Moda DE+D+M: Si el equipo tiene 4 boto-
nes: pulse el botón de vapor
Advertencia:
No toque directamente el tubo del vapor, porque
está caliente.
5.5 Toma de agua caliente
1) Ponga el recipiente de agua bajo el surtidor
(Fig. 01; pos. 5).
2) Para Moda De+D+M pulse el botón en cam-
bio, para PM- DE- DE+D intervenga en el
botón agua caliente (FIG1 POS.11)
FRONTLAV. MODA DE 2GR
FRONTLAV. MODA DE+D 2GR
FRONTLAV. MODA DE+D+M 2GR
FRONTLAV. MODA PM 2GR
para recoger la cantidad necesaria.
Cuando está previsto el uso del mezclador se
puede variar la temperatura del agua mediante el
tornillo de regulación (cierre agua caliente MÁX.
- abierta mezclada) (Fig 11).
Tornillo cerrado corresponde a la máxima tempe-
ratura de agua caliente mientras que abriendo el
tornillo se obtiene agua mezclada a la temperatura
deseada.
Advertencia: No toque directamente el surtidor,
porque está caliente.
5.6 Apagado de la máquina
1) Cierre el grifo de paso de agua.
2) Pulse el interruptor (Fig. 01; pos. 9) en pos.
“OFF” (indicador apagado).
3) Ponga el interruptor del seccionador omnipolar
de la red eléctrica en posición de reposo “0”.
4) Descargue la presión por el grifo de vapor.
5.7 Interfaz Display
La Moda DE+D e Moda DE+D+M está equipada
con una pantalla TFT táctil de da 3,5” mediante
la cual es posible interactuar con la máquina y
actuar sobre determinados ajustes.
Al encender la máquina hay presente un splash
screen que reporta las versiones software de los
componentes electrónicos.
Después de pocos segundos es visualizada la
imagen de pantalla home.

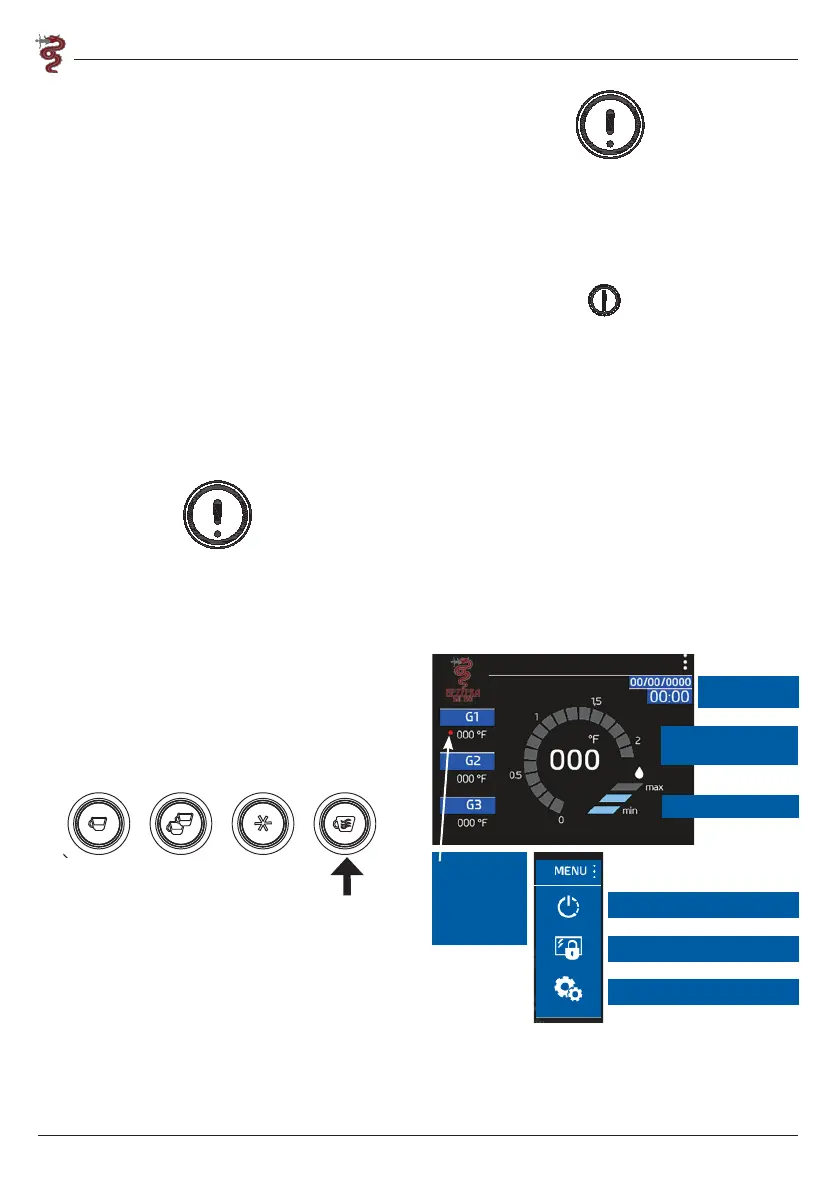

5.7.1 Imagen de pantalla Home
Horario
Manómetro y
temperatura caldera
Indicación
estado
grupos. Led
rojo grupo en
calentamiento
Nivel caldera
Apagado máquina
Menú técnico
Configuraciones
5.7.2 Configuraciones grupo
Tocando en la indicación estado grupo: G1-G2-
G3 (apartado 5.7.1) se accede a la imagen de
pantalla de configuraciones grupo.
