BigRep ONE 7 Umrüsten
39
Aufbau Extruder

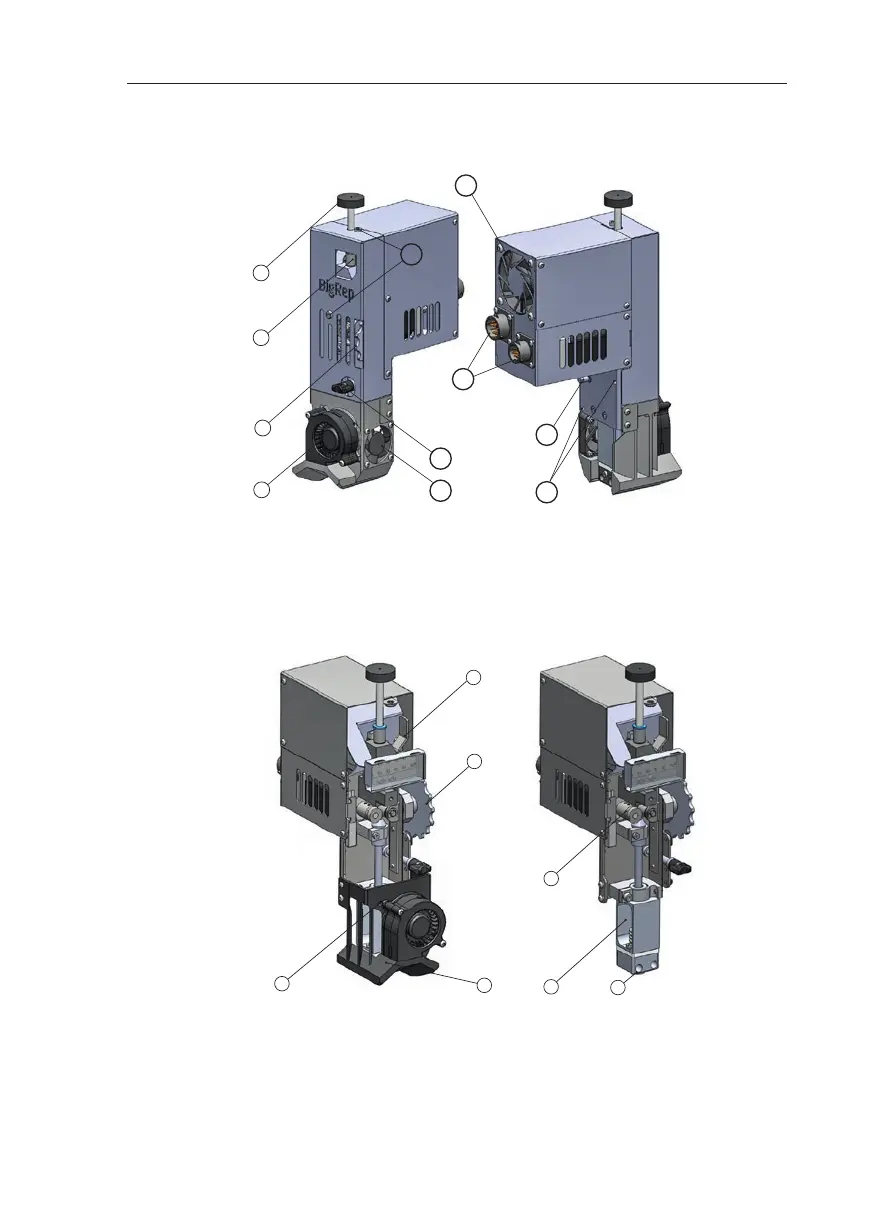

Abb. 7-4: Aufbau Extruder
a Filamentführung mit Schwamm f Befestigungsschraube Extruder m Filamentförderräder
b Spannhebel Filamentförderung g Extruderkopf-Kühler n Hotend (mit Düse)
c Stellrad h Elektr. Steckverbindung o Düse
d Filament-Kühler k Zentrier-Bohrung p Kühlergehäuse
e Hotend-Kühler l Befestigungsschrauben Cover q Bohrung für
Werkzeugzugri
a
e
f
c
g
h
f
k
b
l
b
c
m
q
p
n
o
d
