Ablauf Hotend-Wechsel
1. Lösen Sie die an dem Sensorblech (u) befindliche Schraube mit einem Innen-
sechskant 2mm und entfernen Sie den Sensor.
2. Entnehmen Sie die beiden Heizpatronen (r).
3. Lösen Sie die Klemmschraube (t) mit einem Innensechskant 4mm (erreichbar
über Bohrung (q) im Kühlergehäuse).
4. Ziehen Sie das Hotend aus dem Extruder heraus
Einbau des Hotends
Schieben Sie das Hotend bis zum Anschlag in den Extruder. Achten Sie beim Ein-
bau darauf, dass durch Passsti und Bohrung der Einbau nur in einer vorgegebe-
nen Orientierung möglich ist. (Siehe Abb. 7-9)
Ziehen Sie die Befestigungsschraube (t) fest. Montieren Sie die Heizpatronen (r)
und anschließend die Blende (u).
Montieren Sie den Extruder wie oben beschrieben am Drucker.
t

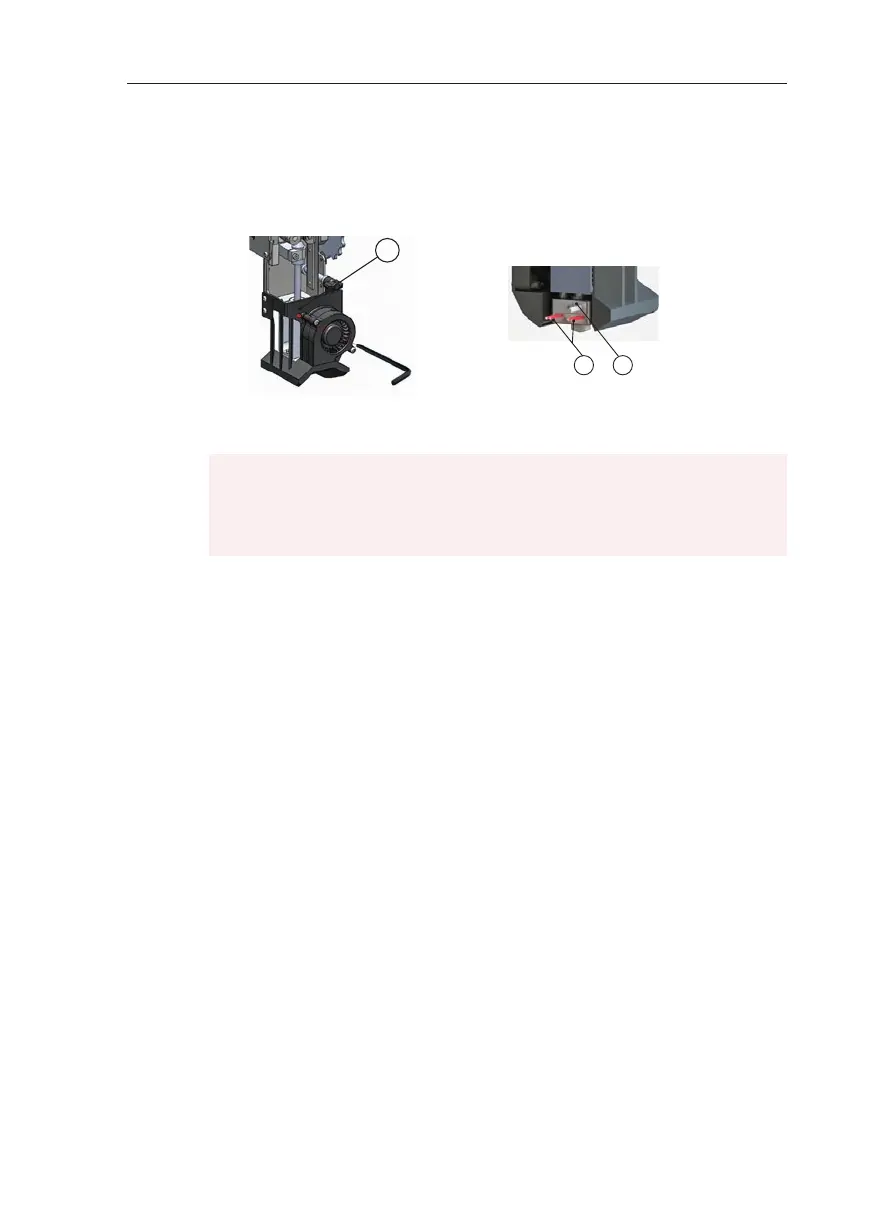

Abb. 7-8: Werkzeugzugri
r u
Abb. 7-9: Hotend-Elektrik
Durch Erwärmung können die Heizpatronen unter Umständen verklem-
men. Versuchen Sie nie, die Patronen gewaltsam herauszuziehen. Drü-
cken Sie die Patronen wenn nötig an der Rückseite mit dem Innensechs-
kantschlüssel heraus.
