第二章: 硬體安裝 | 17
B560MX-E PRO | B560MH-E PRO

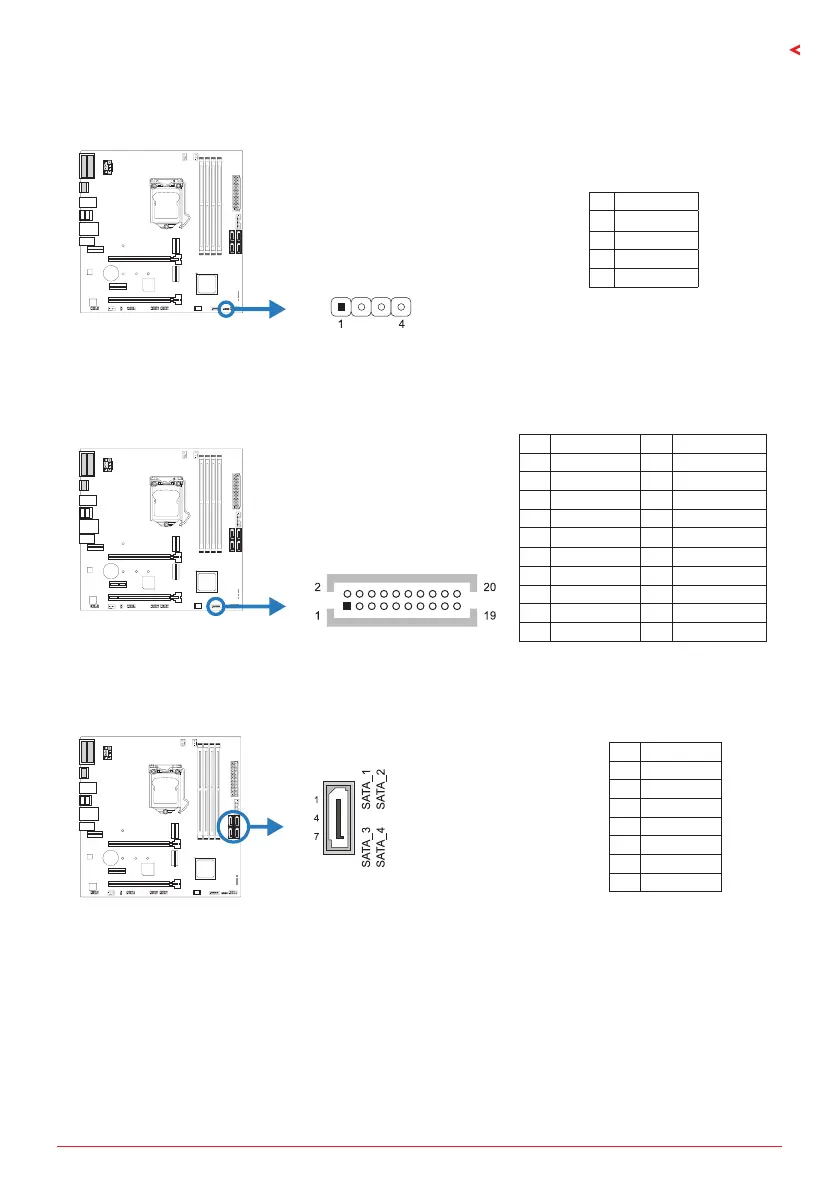

SPKR: 揚聲器接頭
此4針腳接頭提供您連接揚聲器。
針 定義
1 +5V
2 N/A
3 N/A
4 揚聲器
TPM_SPI: TPM安全模組接頭
此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安
全性。
針 定義 針 定義
1 NC 2 N/A
3 N/A 4 N/A
5 Ground 6 +3V3_DUAL
7 TSPI_CLK 8 N/A
9 N/A 10 TSPI_MISO
11 N/A 12 TSPI_MISI
13 TSPI_CS# 14 Ground
15 N/A 16 N/A
17 TSPI_PIRQ# 18 N/A
19 TSPI_RST# 20 N/A
SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA接頭
此接頭通過SATA數據線連接SATA硬碟。
針 定義
1 接地
2 TX+
3 TX-
4 接地
5 RX-
6 RX+
7 接地
