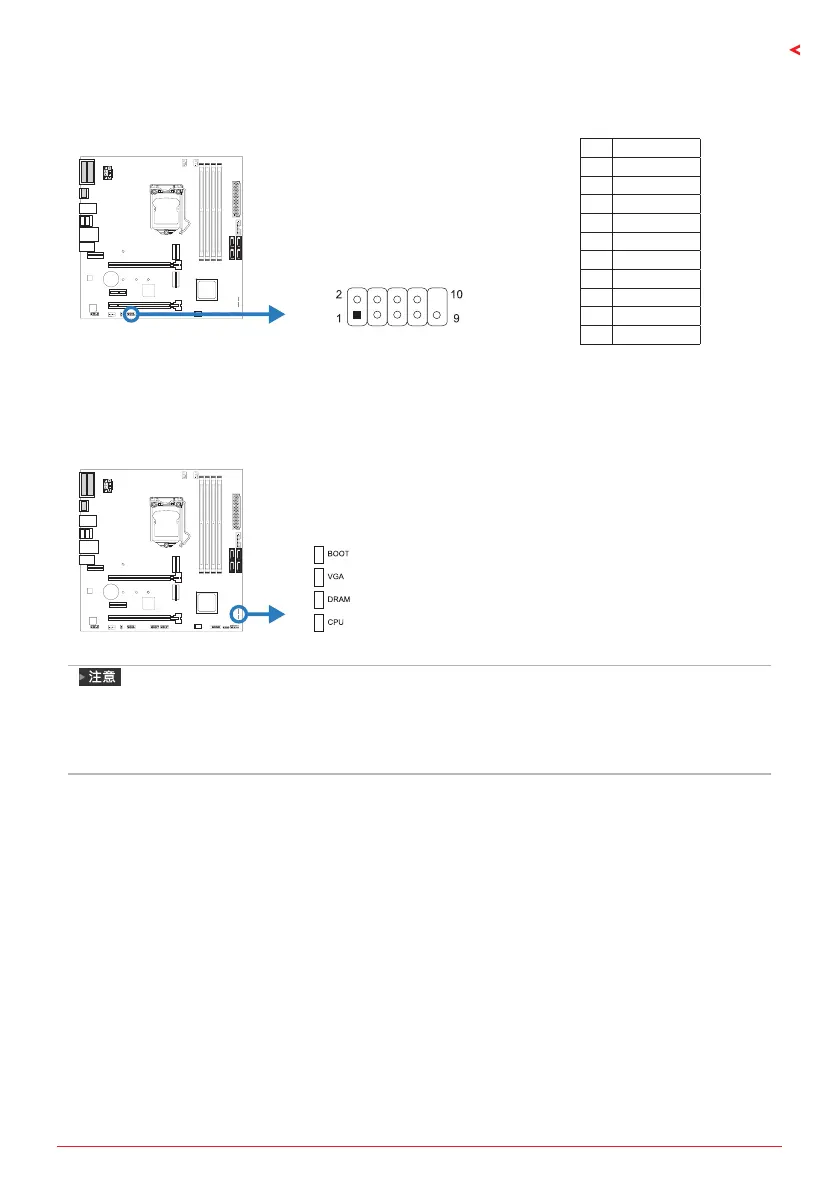

COM1: 序列埠接頭
此主板提供序列埠接頭可接至RS-232接頭。
針 定義
1 載波檢測
2 接收資料
3 發送數據
4 資料終端備妥
5 接地訊號
6 資料集備妥
7 輸送要求
8 清除發送
9 震鈴指示器
10 Key
2�8 LED燈
Debug LED: 檢測LED指示燈
LED指示燈顯示主板的檢測狀態。
CPU - 表示CPU未檢測到或發生故障。
DRAM - 表示DRAM未檢測到或發生故障。
VGA - 表示GPU未檢測到或發生故障。
BOOT - 表示啟動設備未檢測到或發生故
障。
»
啟動電腦後，LED指示燈將按以下順序點亮：
CPU→DRAM→VGA→BOOT。
»
當電腦準備就緒時，LED指示燈將顯示錯誤發生的位置，並持續亮著直到問題解決。
»
啟動電腦後，如果未檢測到異常，則Debug LED將不會點亮。
