Глава 2: Установка оборудования | 13
B560MX-E PRO | B560MH-E PRO

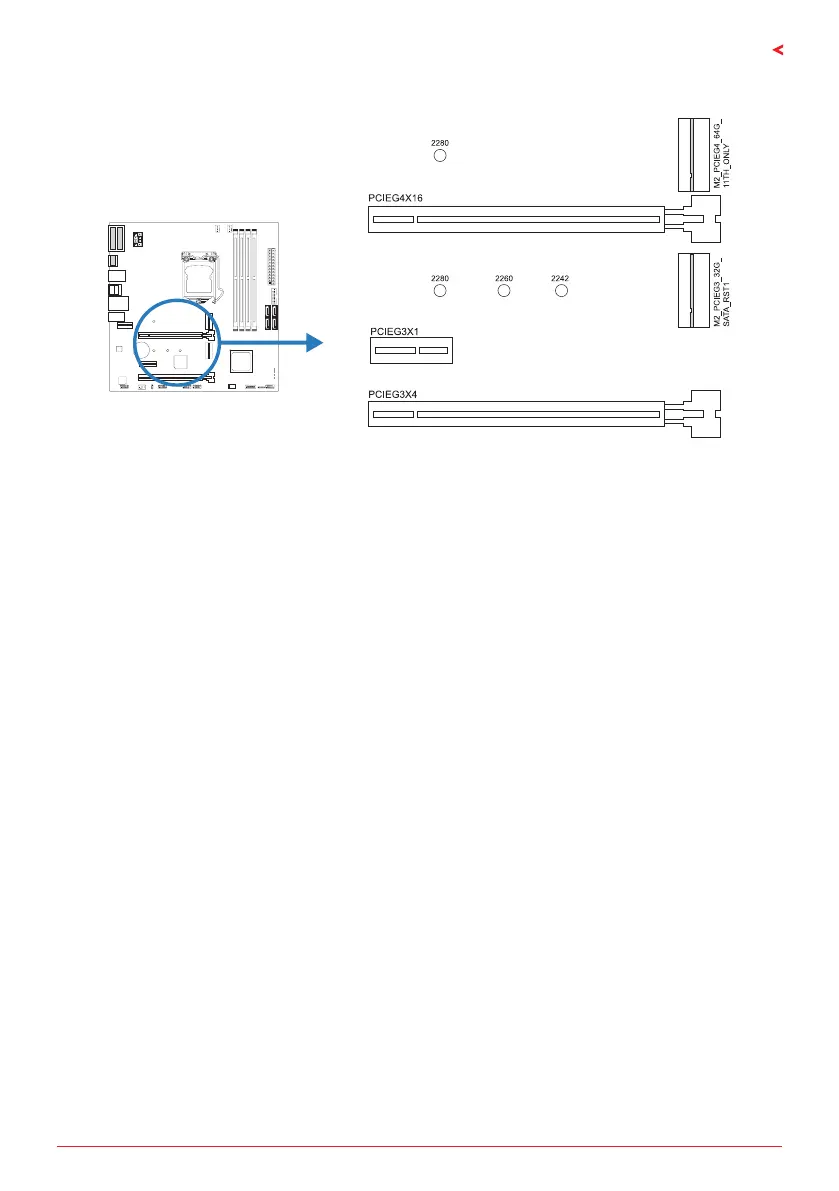

2�5 Слоты расширения
PCIEG4X16: слот PCI-Express Gen4 x16 (x16 режиме)
• Совместимость с PCI-Express 4.0.
•
Максимальная пропускная способность слота PCIe составляет 64 ГБ / с.
PCIEG3X4: слотPCI-Express Gen3 x16 (x4 режиме)
• Совместимость с PCI-Express 3.0.
• Максимальная пропускная способность слота PCIe составляет 8 ГБ / с.
PCIEG3X1: слотPCI-Express Gen3 x1
• Совместимость с PCI-Express 3.0.
• Пропускная способность передачи данных до 1 ГБ/с в каждом направлении; всего
2 ГБ/с.
M2_PCIEG4_64G_11TH_ONLY: Слот M�2 (M Key)
• Слот M.2 поддерживает модуль SSD 2280 типа M.2. При установке модуля SSD
M.2установите винт и шестигранную стойку в правильное положение.
• Поддержка модуля M.2 PCI Express до Gen4 x4(64 ГБ/с) – NVMe/AHCI SSD.
• Поддерживает Технология Intel® Optane™.
• Поддерживает только процессор 11-го поколения.
M2_PCIEG3_32G_SATA_RST1: Слот M�2 (M Key)
• Слот M.2 поддерживает модуль SSD 2242/ 2260/ 2280 типа M.2. При установке
модуля SSD M.2установите винт и шестигранную стойку в правильное положение.
• Поддержка модуля M.2 SATA III (6,0 Гбит/с) и модуля M.2 PCI Express до Gen3 x4
(32 ГБ/с) - NVMe / AHCI SSD.
• Поддерживает PCIe RAID 0, 1 и Технология Intel® Rapid Storage и Технология Intel®
Optane™.
