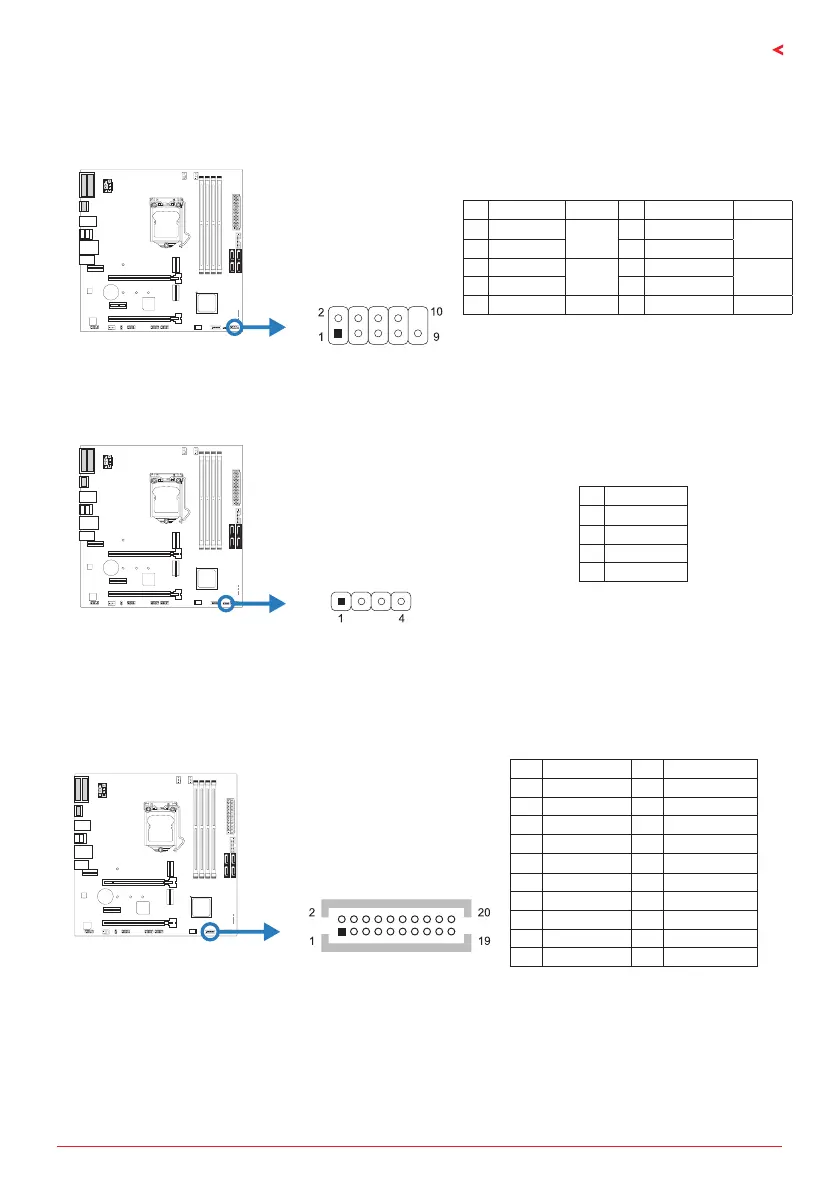

PANEL1: штыревой соединитель передней панели
Этот 10-контактный штыревой соединитель включает в себя соединения включения
питания, сброса, светодиода жесткого диска.
Pin Assignment Funcon Pin Assignment Funcon
1 HDD LED(+)
HDD
LED
2 Power LED (+)
Power
LED
3 HDD LED(-) 4 Power LED (-)
5 Ground
Reset
Buon
6 Power Buon
Power-On
Buon
7 Reset Control 8 Ground
9 NC NC 10 NA NA
SPKR: штыревой соединитель динамика шасси
Подключите динамик шасси к этому штыревому соединителю.
Pin Assignment
1 +5V
2 N/A
3 N/A
4 Speaker
TPM_SPI: штыревой соединитель доверенного платформенного модуля
Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие
информацию.
Pin Assignment Pin Assignment
1 NC 2 N/A
3 N/A 4 N/A
5 Ground 6 +3V3_DUAL
7 TSPI_CLK 8 N/A
9 N/A 10 TSPI_MISO
11 N/A 12 TSPI_MISI
13 TSPI_CS# 14 Ground
15 N/A 16 N/A
17 TSPI_PIRQ# 18 N/A
19 TSPI_RST# 20 N/A
