18 | 챕터 2: 하드웨어 설치

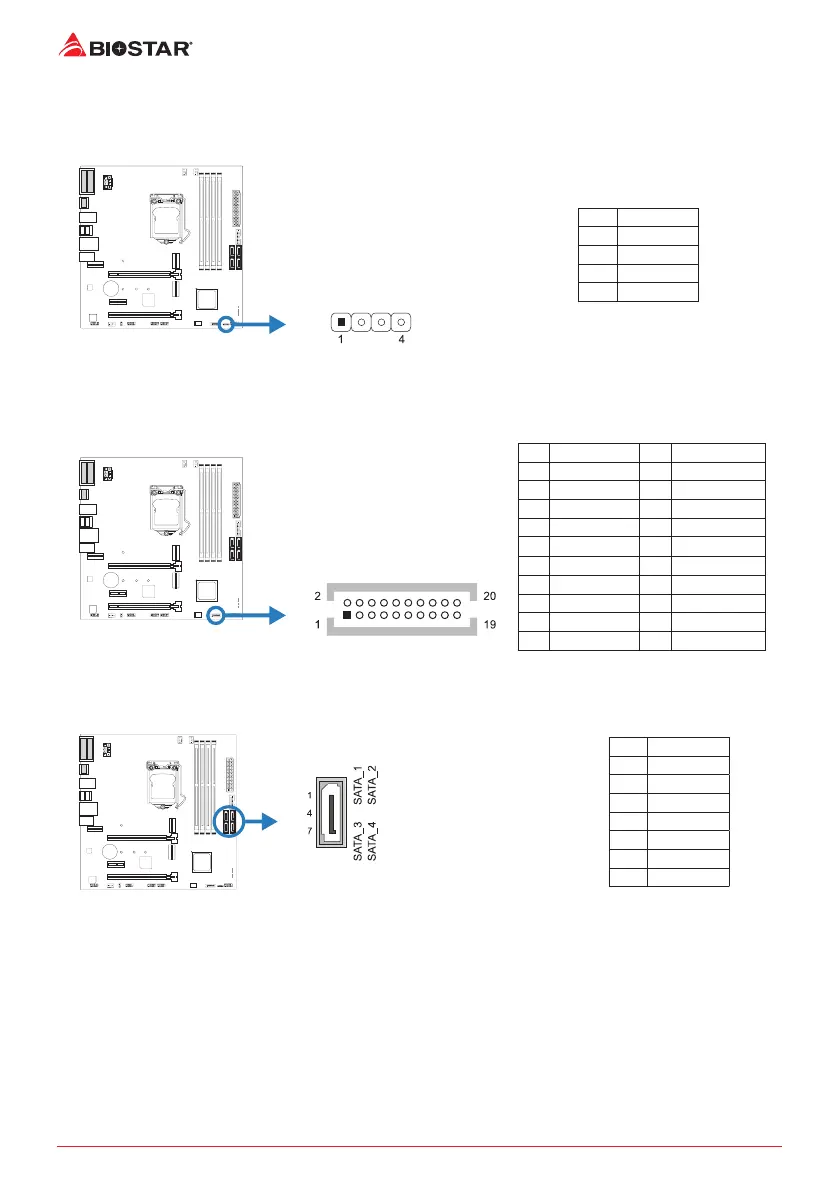

SPKR: 섀시 스피커 헤더
섀시 스피커를이 헤더에 연결하십시오.
핀 배열
1 +5V
2 N/A
3 N/A
4 Speaker
TPM_SPI: 신뢰할 수있는 플랫폼 모듈 헤더
이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다.
핀 배열 핀 배열
1 NC 2 N/A
3 N/A 4 N/A
5 Ground 6 +3V3_DUAL
7 TSPI_CLK 8 N/A
9 N/A 10 TSPI_MISO
11 N/A 12 TSPI_MISI
13 TSPI_CS# 14 Ground
15 N/A 16 N/A
17 TSPI_PIRQ# 18 N/A
19 TSPI_RST# 20 N/A
SATA_1/ SATA_2/ SATA_3/ SATA_4: 시리얼 ATA 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀 배열
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
