20 | 챕터 2: 하드웨어 설치

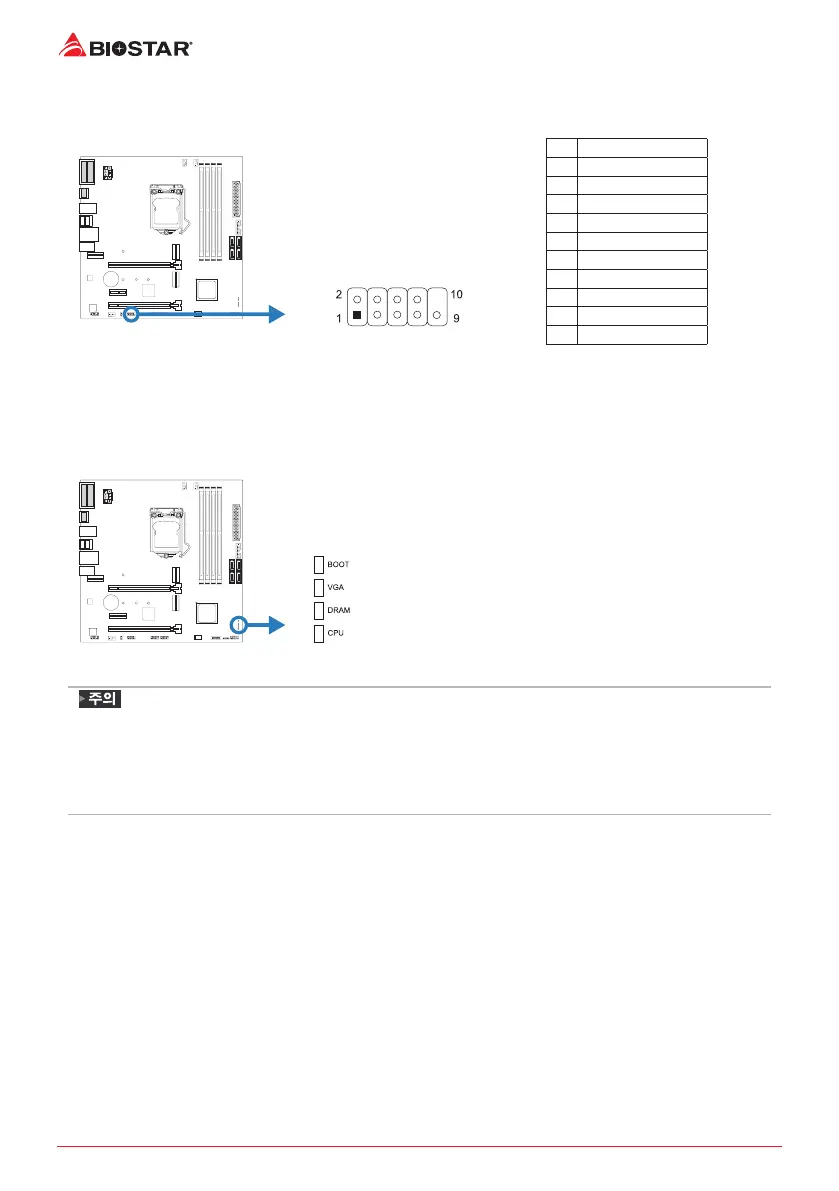

COM1: 직렬포트
본 메인 보드는 1개의 직렬포트가 있으며RS-232커넥터를 연결할 수 있습니다.
핀 배열
1 캐리어 검출
2 데이터 수신
3 데이터 전송
4 데이터 단말 준비
5 접지 신호#
6 데이터 세트 준비
7 전송 요구#
8 전송 취소#
9 벨소리 표시기
10 Key
2�8 LEDs
Debug LED: 디버그 LED 표시등
이 LED는 마더 보드의 상태를 나타냅니다.
CPU - CPU가 감지되지 않았거나
실패했음을 나타냅니다.
DRAM - DRAM이 감지되지 않았거나
실패했음을 나타냅니다.
VGA - GPU가 감지되지 않거나
실패했음을 나타냅니다.
BOOT - 부팅 장치가 감지되지 않거나
실패했음을 나타냅니다.
»
컴퓨터를 시작하면 LED 표시등이 다음 순서로 켜집니다.
CPU → DRAM → VGA → BOOT
»
컴퓨터가 준비되면 LED 표시등이 오류가 발생한 위치를 표시하고 문제가 해결 될 때까지 계속
켜져 있습니다.
»
컴퓨터를 시작한 후 이상이 감지되지 않으면 디버그 LED가 켜지지 않습니다.
