20

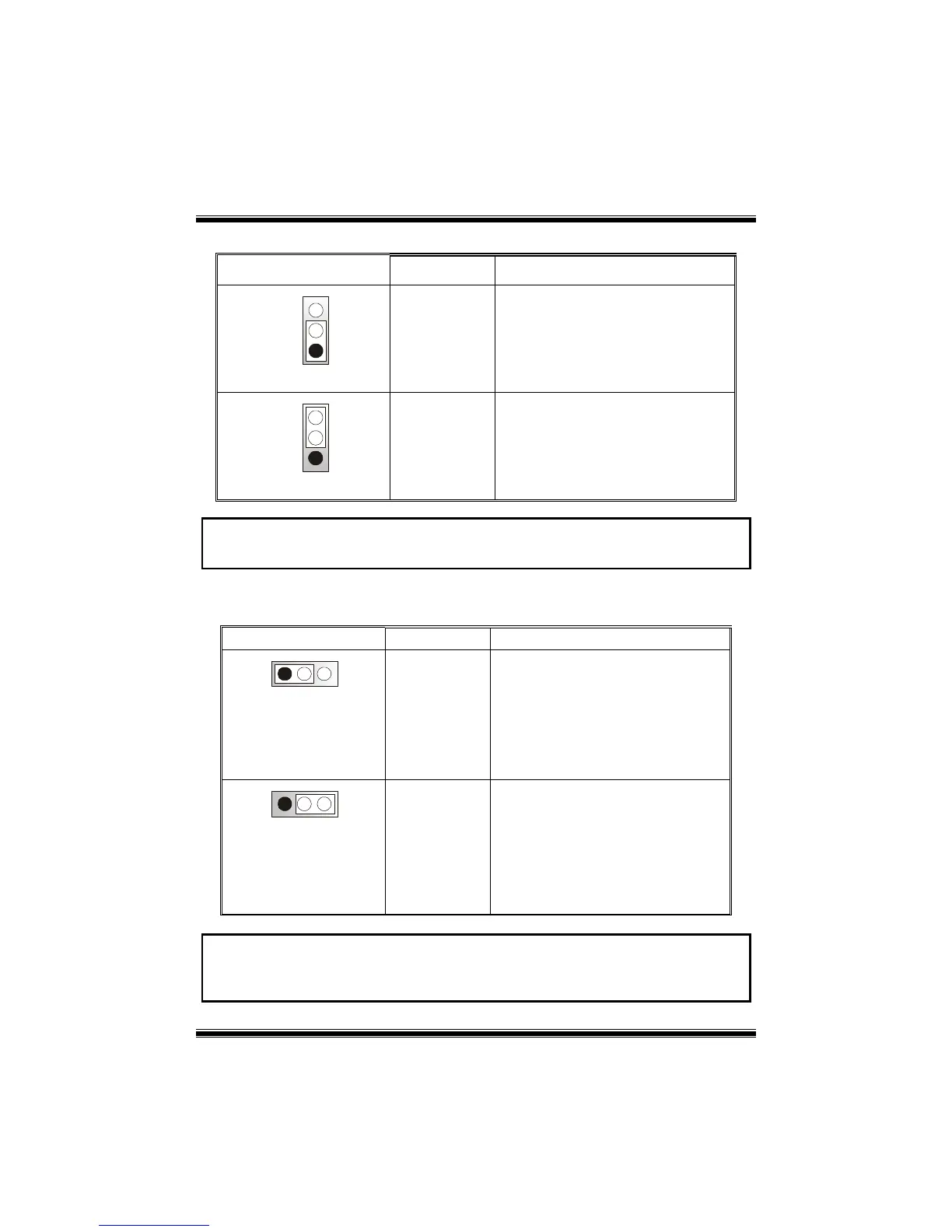

Auswahl von Stromsmodi für Tastatur/ Maus: JKBV1
JKBV1 Pin-Belegung Beschreibung
1
3
Pin 1-2 geschlossen
+5V
+5V für Tastatur und Maus
1
3
Pin 2-3 geschlossen
+5V reservierte
Spannung
Durch +5V reservierte Spannung für
PS/2-Maus und PS/2-Tastatur zum
Erwecken vom System
Anmerkung: Um die Funktion
─ “Erwecken durch Tastatur/Maus“ ─ zu aktivieren,
müssen Pins 2-3 von JKBV1 durch die Jumperkappe verdeckt werden.
Auswahl von Stromsmodi für USB: JUSBV1/ JUSBV2/ JUSBV3
JUSBV1/JUSBV2 Pin-Belegung Beschreibung
1 3
Pin 1-2 geschlossen
+5V JUSBV3: 5V für USB-Port von
J1394_USB1
JUSBV2: 5V für USB-Port von JUSB2
JUSBV1: 5V für USB-Port von
JUSBLAN1
1 3
Pin 2-3 geschlossen
+5V reservierte
Spannung
JUSBV3: 5V reservierte Spannung für
J1394_USB1 zum Erwecken
JUSBV2: 5V reservierte Spannung für
JUSB2 zum Erwecken
JUSBV1: 5V reservierte Spannung für
JUSBLAN1 zum Erwecken
Anmerkung: Um die Funktion ─ “Erwecken durch USB-Geräte“ ─ zu aktivieren,
müssen Pins 2-3 von JUSBV1/JUSBV2/ JUSBV3 durch die Jumperkappe verdeckt
werden.
