21

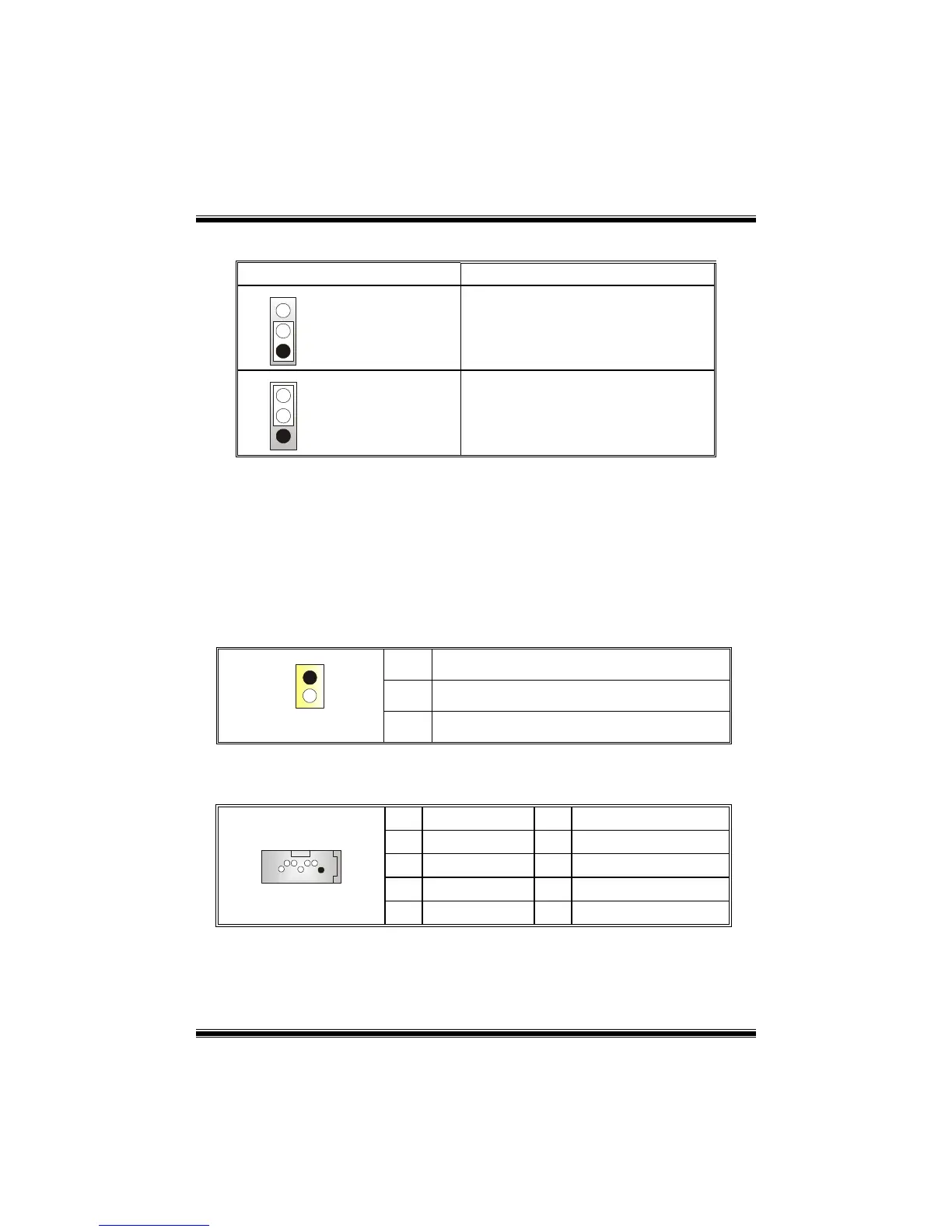

Jumper zum Löschen des CMOS: JCMOS1
JCMOS1 Beschreibung
3
1
Pin 1-2 geschlossen
Normale Operation (Default)
3
1
Pin 2-3 geschlossen
CMOS-Daten Löschen
※ Prozeduren zum Löschen des CMOS:
1. Ausschalten Sie das System.
2. Lassen Sie Pin 2-3 von JCOMS1 geshclossen sein.
3. Bitte warten Sie 15 Sekunden.
4. Lassen Sie Pin 1-2 von JCOMS1 geshclossen sein.
5. Einschalten Sie das System wieder.
6. Zurücksetzen Sie ihr gewunschtes Kennwort oder löschen Sie die
CMOS-Daten.
Warnmeldung für Chassis-Öffnen Anschluss: JCI1
Pin
Belegung
1
Warnmeldung für Chassis-Öffnen
1
JCI1
2
Masse
Serial ATA Anschlüsse: JSATA1/ JSATA2 (nur für Southbridge
VT8237)
Pin Belegung Pin Belegung
1
Masse
2
TX+
3
TX-
4
Masse
5
RX-
6
RX+
1
23
4
56
7
JSATA1/ JSATA2
7
Masse
