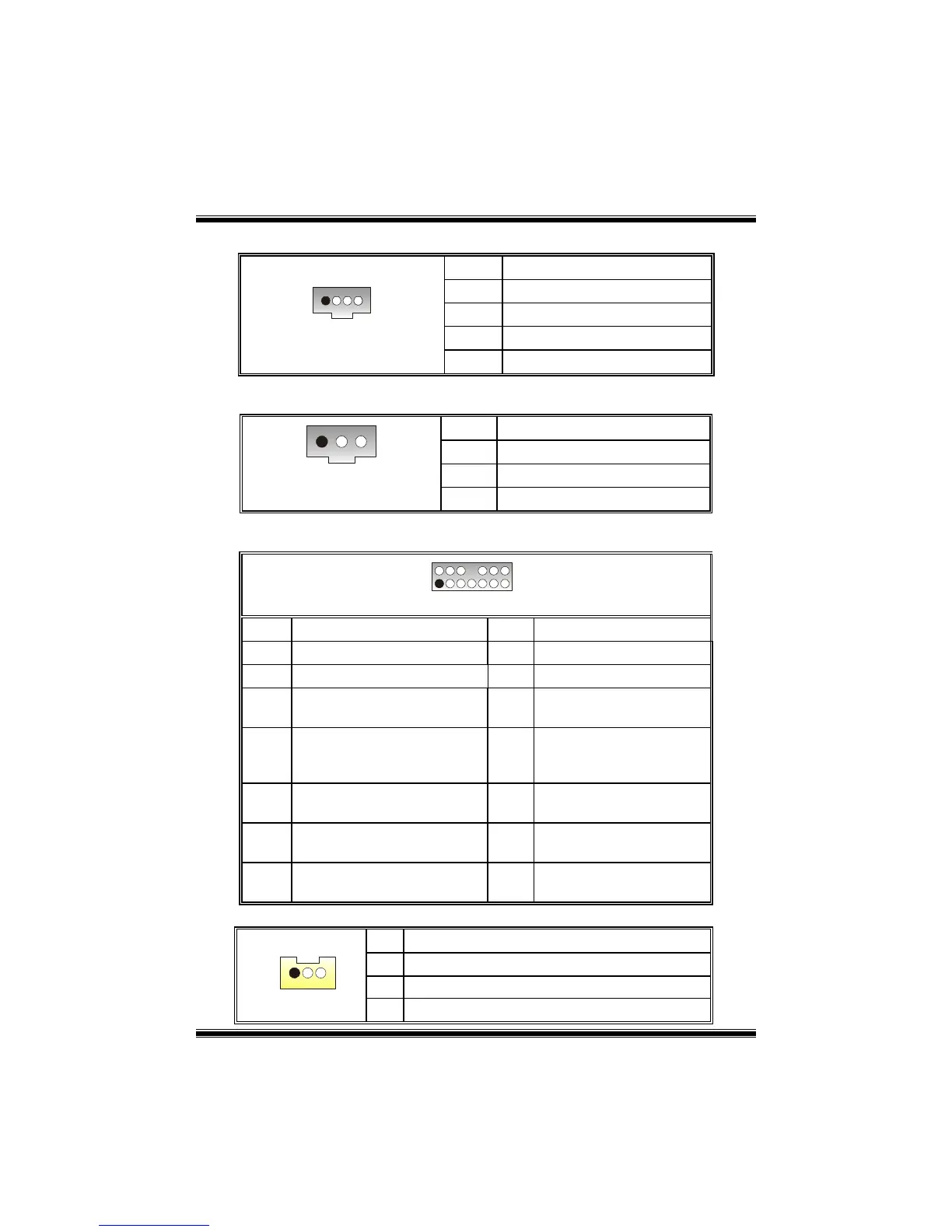

CD-ROM Audio-In Header: JCDIN1
Pin Belegung
1
Eingabe von linken Kanal
2
Masse
3
Masse
1 4
JCDIN1
4
Eingabe von rechtenKanal
Digital Audio Anschluss: JSPDIF1
Pin Belegung
1
+5V
2
SPDIF_Ausgang
13
JSPDIF1
3
Masse
Audio Header für Vorderseite: JF_AUDIO1
1
2
13
14
JF_AUDIO1
Pin Belegung Pin Belegung
1
Mikrofon-Eingang
2
Masse
3
Mikrofon-Betriebsspannung
4
Audio-Betriebsspannung
5
Audio-Signal des rechten
Kanals zur Vorderseite
6
Audio-Signal des rechten
Kanals zur Vorderseite
7
Reservieret für spät.
Verwendung durch
Kopfhörer-Verstärker
8
Kein Pin
9
Audio-Signal des linken
Kanals zur Vorderseite
10
Audio-Signal des linken
Kanals zur Vorderseite
11
Audio-Signal des rechten
Kanals von der Vorderseite
12
Audio-Signal des rechten
Kanals von der Vorderseite
13
Audio-Signal des linken
Kanals von der Vorderseite
14
Audio-Signal des linken
Kanals von der Vorderseite
Wake On LAN Header: JWOL1
Pin
Belegung
1
+5V_SB
2
Masse
1
JWOL1
3
Aufwecken
