10 KT-200-2
Free space for mounting
There is a free space of 60 mm on a top
hat rail in the terminal box of the
condensing unit for mounting. It may be
enlarged by 10 mm when removing 2
terminal blocks (fig. 3).
This space may be used, for example,
for external release S2, for one or two
relays (digital inputs DI1 and DI2) or for
an isolation amplifier (connection of the
setpoint adjustment).

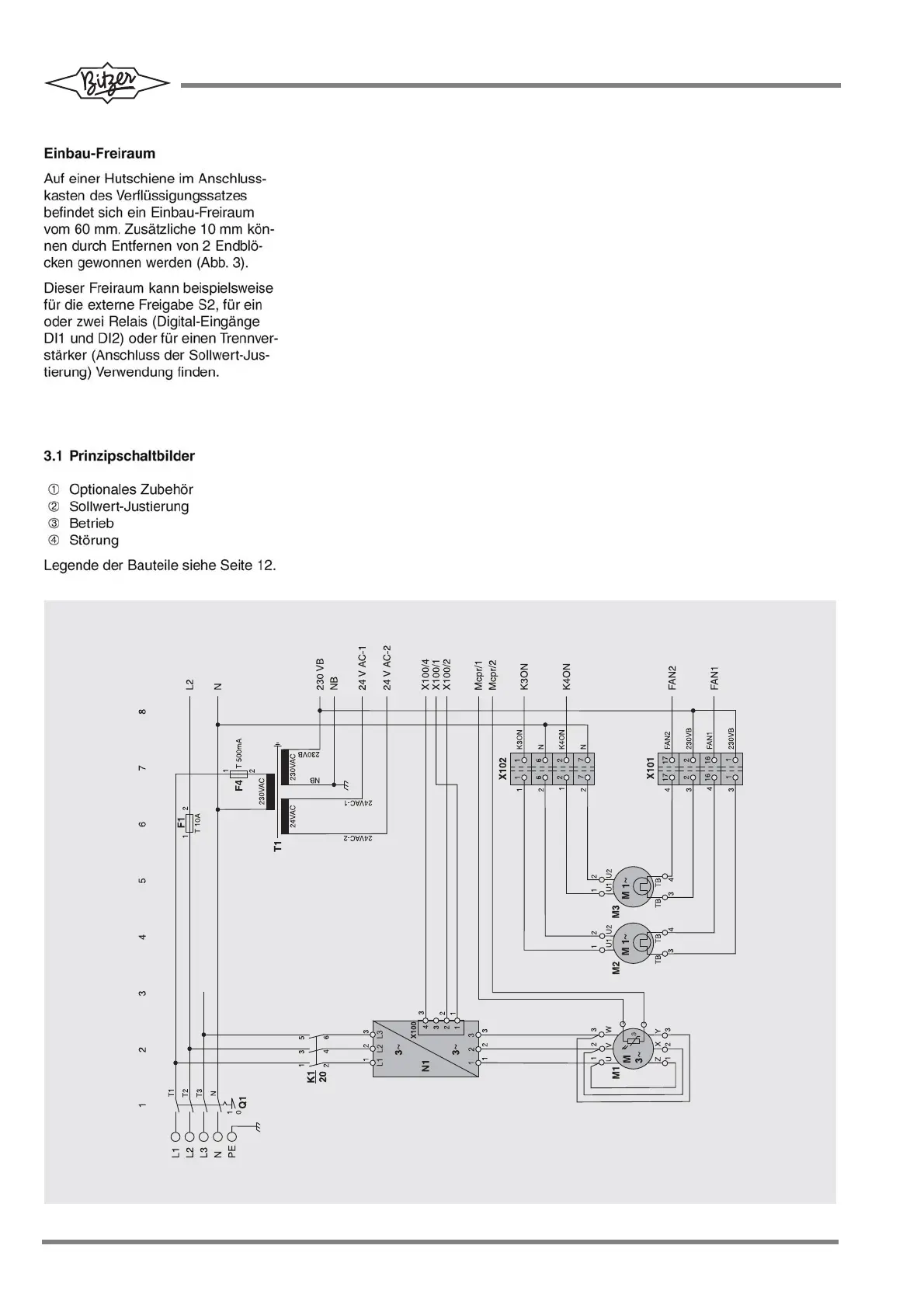

3.1 Schematic wiring diagrams
① Optional accessory
② Setpoint adjustment
③ Operation
④ Failure
Legend of components see page 12.
取付け用スペース
コンデンシングユニットの端子ボックス
のトップハットレール上に60 mmの取付
け用スペースがあります。2個の端子ブ
ロックを取り外すと、このスペースをさら
に10 mm広げることができます（図3）。
このスペースは、例えば外部接続S2用、
1個または2個のリレー（デジタル入力
DI1およびDI2）用、緩衝増幅器（設定値
調整の接続）用などに使用できます。
3.1 配線図
① オプションアクセサリー
② 設定値調整
③ 運転
④ 異常
コンポーネントの記号説明については
12ページを参照してください。
Mfan1
Mfan2
Mcpr
