KT-200-2 13
3.2 Digital inputs DI1 and DI2
The two digital inputs DI1 and DI2 may
be activated on site by means of a
potential-free contact each (S5 and S6).
y 1. Digital input (DI1):
potential-free contact S5 connect it
to terminals 3 and 8 of the terminal
strip X102 factory setting: 2nd
setpoint
y 2. Digital input (DI2):
potential-free contact S6 connect it
to terminals 4 and 9 of the terminal
strip X102 factory setting: winter
start
Selection of the functions and
description see chapter 4.5.
3.3 Integrated checkpoints
Several checkpoints have been
integrated in the Ecostar condensing
unit for automatic control. See figure 5.
3.2 デジタル入力 DI1 および DI2
無電位コンタクト（S5とS6）を使用して、
現場で2個のデジタル入力DI1とDI2を制
御することができます。
y 1. デジタル入力 1（DI1）：
無電位コンタクト S5 を端子ストリッ
プ X102 の端子 3 と 8 に接続します。
工場設定：第 2 設定値
y 2. デジタル入力 2（DI2）：
無電位コンタクト S6 を端子ストリッ
プ X102 の端子 4 と 9 に接続します。
工場設定：冬期起動
機能の選択と説明については4.5章を参
照してください。
3.3 内蔵測定ポイント
Ecostarコンデンシングユニットには、自
動制御用として数カ所の測定ポイントが
設けられています。図5を参照してくだ
さい。

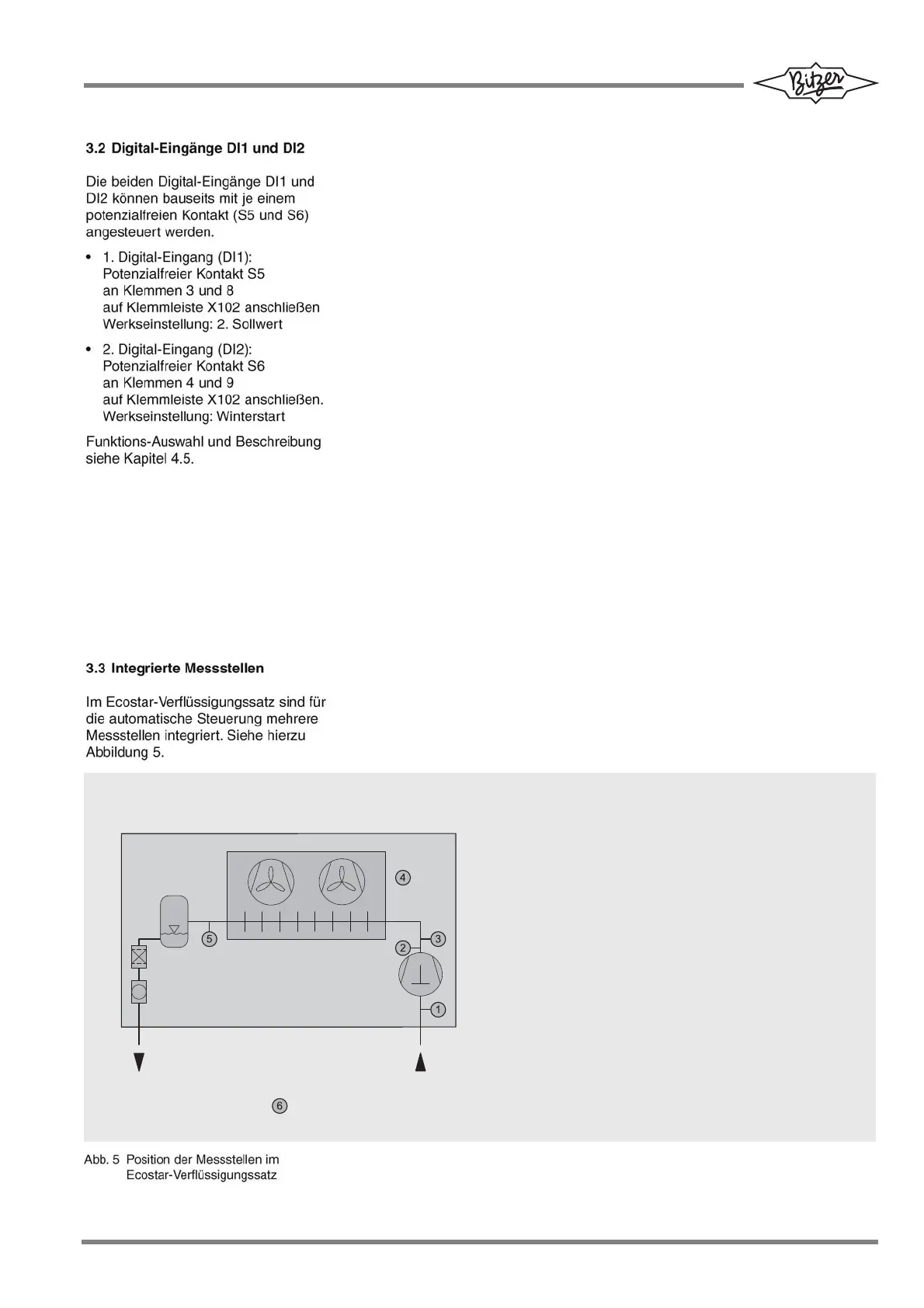

Fig. 5 Position of the checkpoints in the
Ecostar condensing unit
図 5 Ecostar コンデンシングユニットの測定
ポイントの位置
Ecostar
Kühlraum / Cold store / 冷蔵室
① B4 Niederdruck-Transmitter
Low pressure transmitter
低圧トランスミッター
② F5 Druckwächter für steigenden Druck
Pressure limiter for high pressure protection
高圧保護用圧力リミッター
③ R3 Druckgas-Temperaturfühler
Discharge gas temperature sensor
吐出ガス温度センサー
④ R4 Umgebungs-Temperaturfühler
Ambient temperature sensor
外気温センサー
⑤ B3 Hochdruck-Transmitter
High pressure transmitter
高圧トランスミッター
⑥ R5 Fühler für Kühlraumtemperatur (Option)
Sensor for cold store temperature (option)
冷蔵室温度センサー（オプション）
