28 KT-200-2

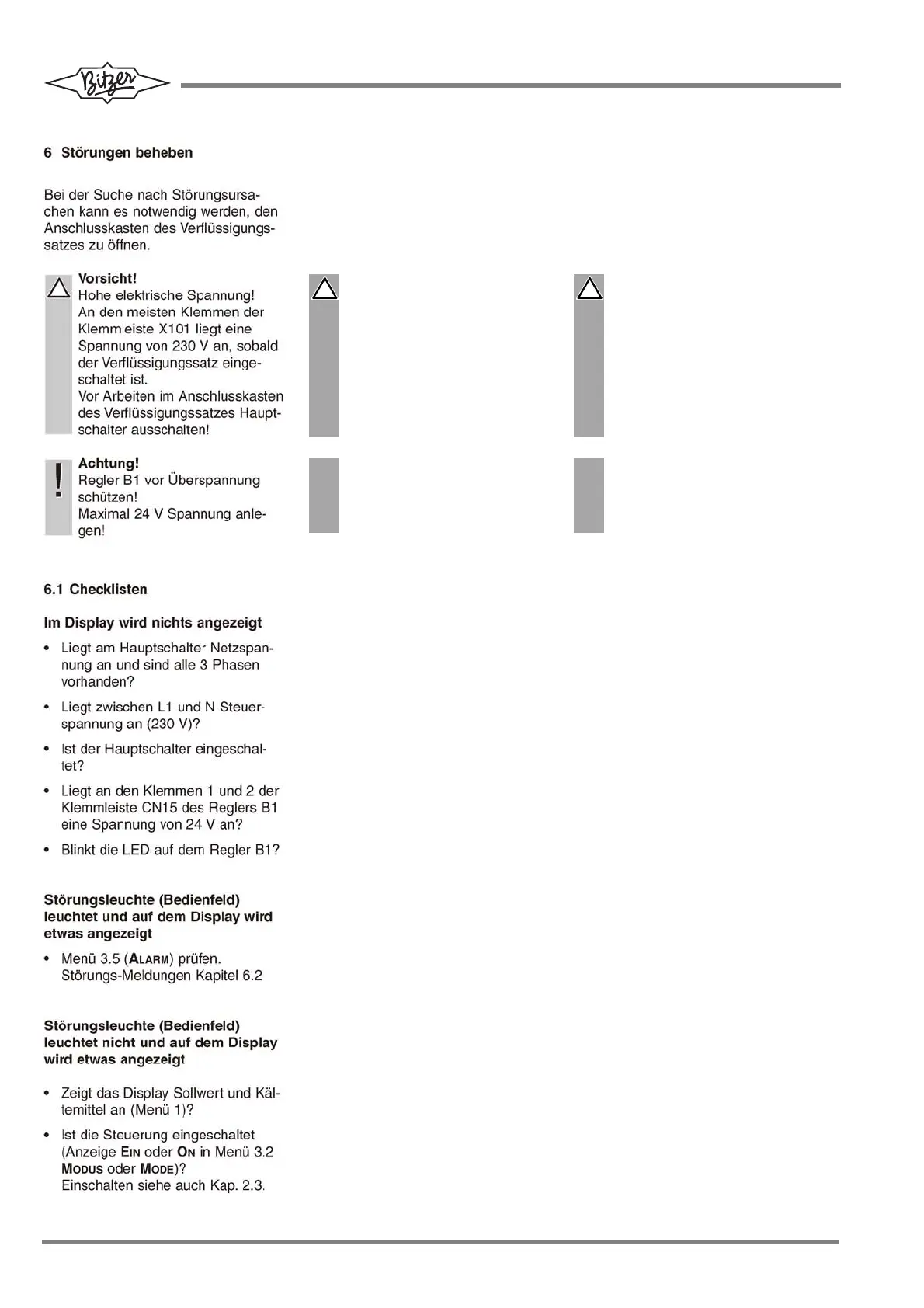

6 Eliminating failures
When searching the causes for failures,
it might be necessary to open the
terminal box of the condensing unit.
6 故障の除去
故障の原因を特定する場合、コンデン
シングユニットの端子ボックスを開かな
くてはならない場合があります。
Caution!
High voltage!
The most terminals of terminal
strip X101 are energized by 230 V
when condensing unit is switched
on.
Before working in the terminal
box of condensing unit, switch off
main switch!
警戒！
高い電圧がかかっています。
端子ストリップX101のほとんどの
端子には、コンデンシングユニット
がオンになると230 Vの電圧がかか
ります。
コンデンシングユニットの端子ボッ
クスで作業を行う前にメインスイッ
チをオフにしてください。
!
!
Attention!
Protect controller B1 from
overvoltage!
Apply a voltage of 24 V maximum!
!
!
注意！
コントローラーB1を過電圧から保
護してください。
最大24 Vの電圧がかかります。
6.1 Checklists
Nothing is displayed
y Is the main switch energised and do
all 3 phases exist?
y Is control voltage applied between
L1 and N (230 V)?
y Is the main switch switched on?
y Is a voltage of 24 V applied to the
terminals 1 and 2 of the terminal
strip CN15 of the controller B1?
y Is the LED on the controller B1
flashing?
Fault lamp (control panel) is lighted
and something is shown on the
display
y Check menu 3.5 (A
LARM). Fault
messages see chapter 6.2.
Fault lamp (control panel) is not
lighted and something is displayed
y Does the display show setpoint and
refrigerant (menu 1)?
y Is the control switched on (display
O
N or EIN in menu 3.2 MODE or
MODUS)? Switching on see chapter
2.3.
6.1 チェックリスト
表示がない場合
y メインスイッチに電源電圧がかかっ
ており、3 相がすべてありますか？
y 制御電圧が L1 と N（230 V）間にか
かっていますか？
y メインスイッチがオンになってい
ますか？
y 24 V の電圧がコントローラーB1 の端
子ストリップ CN15 の端子 1 と 2 に
かかっていますか？
y コントローラーB1 の LED が点滅し
ていますか？
故障ランプ（コントロールパネル）が点
灯し、ディスプレイに表示がある場合
y メニュー3.5（A
LARM）を点検します。
故障メッセージについては 6.2 章を
参照してください。
故障ランプ（コントロールパネル）が点
灯せず、ディスプレイに表示がある場合
y ディスプレイに設定値と冷媒が表示
されますか（メニュー1）？
y 制御がオンになっていますか（メ
ニュー3.2 M
ODE または MODUS で表示
が ON または EIN）？切換えについて
は 2.3 章を参照してください。
