KT-200-2 39

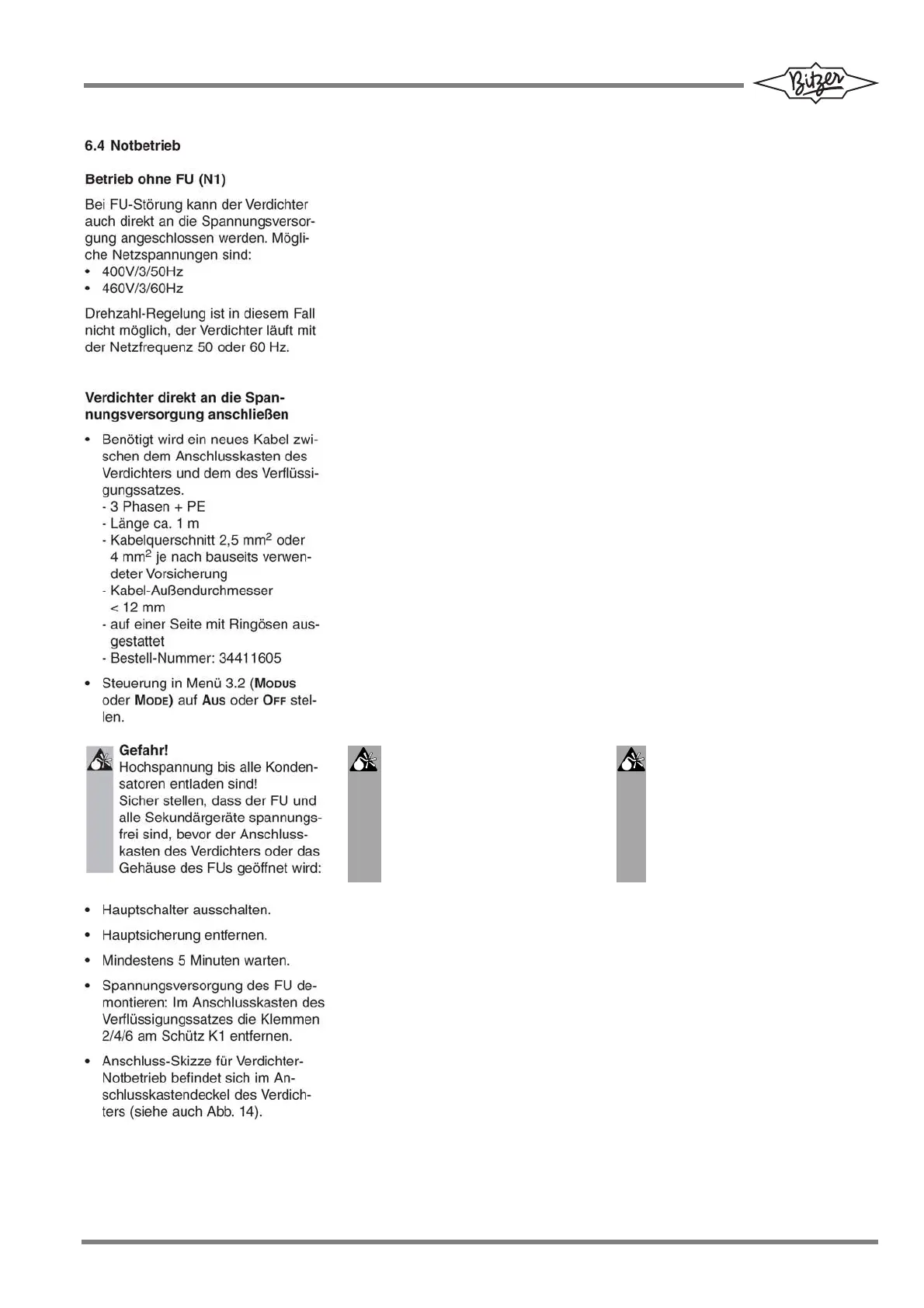

6.4 Emergency service
Operation without FI (N1)
In case of frequency inverter faults, the
compressor may also be connected
directly to the voltage supply. Possible
mains voltages are:
y 400V/3/50Hz
y 460V/3/60Hz
In this case, speed control is
impossible. The compressor is running
at a mains frequency of 50 or 60 Hz.
Connecting the compressor directly
to the voltage supply
y A new cable between terminal box of
the compressor and terminal box of
the condensing unit is required.
- 3 phases + PE
- length: approx. 1 m
- cable cross-section: 2.5 mm
2
or
4 mm
2
, depending on the back-up
fuse used on site
- outside diameter of the cable
<12 mm
- provided with eyes on one side.
- order number: 34411605
y Set the control to O
FF or AUS in menu
3.2 (MODE or MODUS).
6.4 緊急運転
FI（N1）なしでの運転
周波数インバーターに異常がある場合、
コンプレッサーを直接電源供給に接
続することもできます。接続可能な電源：
y 400V/3/50Hz
y 460V/3/60Hz
この場合、速度制御はできなくなり
ます。コンプレッサーは電源周波数
50/60 Hzで作動します。
コンプレッサーを直接電源供給に
接続する
y コンプレッサーの端子ボックスと
コンデンシングユニットの端子ボッ
クス間に新しいケーブルが必要とな
ります。
- 3相 + PE
- 長さ：約1 m
- ケーブル断面積：2.5 mm
2
または
4 mm
2
（現場で使用するバックアッ
プヒューズによる）
- ケーブルの外径 < 12 mm
- 片側にリングアイが付いていること
- 注文番号：34411605
y メニュー3.2（M
ODE または MODUS）
で制御を OFF または AUS に設定し
ます。
Danger!
High voltage until all capacitors
are discharged!
Make sure that the FI and all
secondary devices are
voltagefree before opening the
terminal box of compressor or FI
housing:
危険！
すべてのキャパシターが放電される
まで高い電圧がかかっています。
FIとすべての二次装置に電圧がか
かっていない状態になってから、コン
プレッサーの端子ボックスまたはFI
ハウジングを開けてください。
y Switch off the main switch.
y Remove the main fuses.
y Wait for at least 5 minutes.
y To dismount the voltage supply of the
frequency inverter: Remove the
terminals 2/4/6 from contactor K1 in
the terminal box of the condensing unit.
y The connecting diagram for
emergency service of the
compressor is located in the cover of
the terminal box of the compressor
(see also fig. 14).
y メインスイッチをオフにします。
y メインヒューズを外します。
y 少なくとも 5 分待ってください。
y 周波数インバーターの電圧供給を
外すには、コンデンシングユニットの
端子ボックスのコンタクターK1 から
端子 2/4/6 を外します。
y コンプレッサーの緊急運転用の接続
図はコンプレッサーの端子ボックス
カバーに記されています（図 14 も参
照）。
