38 KT-200-2
When working in the terminal box of
condensing unit:
コンデンシングユニットの端子ボックス
で作業を行う場合：
Caution!
High voltage!
The most terminals of terminal
strip X101 are energized by 230
V when condensing unit is
switched on.
Before working in the terminal
box of condensing unit, switch off
main switch!
警戒！
高い電圧がかかっています。
端子ストリップX101のほとんどの
端子には、コンデンシングユニット
がオンになると230 Vの電圧がか
かります。
コンデンシングユニットの端子
ボックスで作業を行う前にメイン
スイッチをオフにしてください。
!
!
Attention!
Protect controller B1 from
overvoltage!
Apply a voltage of 24 V
maximum!
!
!
注意！
コントローラーB1を過電圧から保
護してください。
最大24 Vの電圧がかかります。
T1 Transformer
Q1 Main switch
K1 Compressor contactor
N2 Speed regulator of fans
X102 Terminal strip
X101 Terminal strip
F1 Fan back-up fuse
F2 Fan fuse 1
F3 Fan fuse 2
F4 Control circuit fuse
B1 Controller
H1 Display
T1 変圧器
Q1 メインスイッチ
K1 コンプレッサーコンタクター
N2 ファン速度制御
X102 端子ストリップ
X101 端子ストリップ
F1 ファンバックアップヒューズ
F2 ファンヒューズ 1
F3 ファンヒューズ 2
F4 制御回路ヒューズ
B1 コントローラー
H1 ディスプレイ

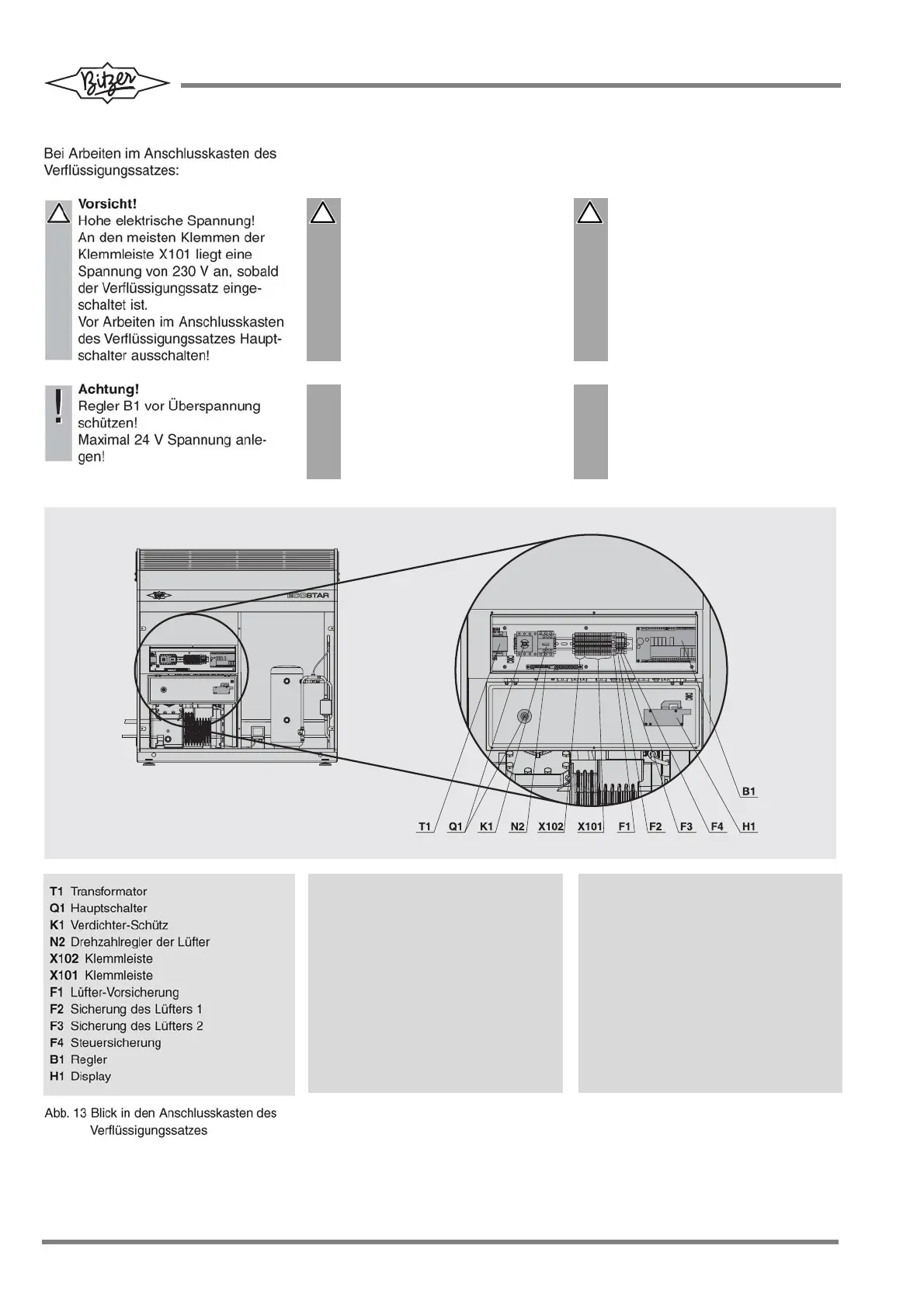

Fig. 13 View into the terminal box of the
condensing unit
図13 コンデンシングユニットの端子ボックス
