26 KT-200-2

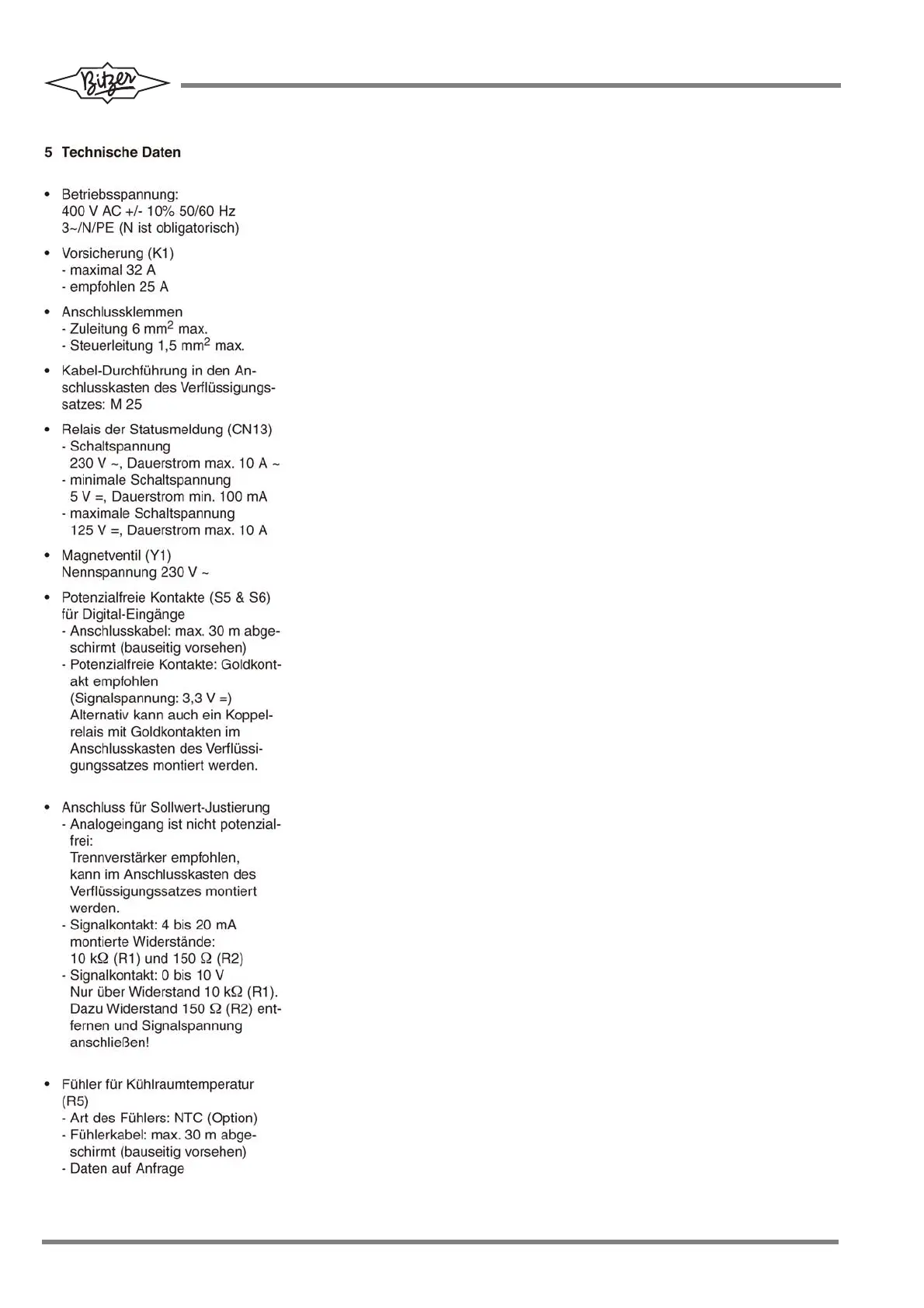

5 Technical data
y Operating voltage:
400 V AC +/- 10% 50/60 Hz
3~/N/PE (N is mandatory)
y Prefuse (K1)
- maximum 32 A
- recommended 25 A
y Connection terminals
- feed line 6 mm
2
max.
- trip line 1,5 mm
2
max.
y Cable bushing into terminal box of
condensing unit: M 25
y Status message relay (CN13)
- switching voltage 230 V (AC) max.
continuous current 10 A
- minimum switching voltage 5 V
(DC) min. continuous current 100
mA
- max. switching voltage 125 V (DC)
max. continuous current 10 A
y Solenoid valve (Y1)
nominal voltage 230 V (AC)
y Potential-free contacts (S5 & S6) for
digital inputs
- connecting cables: max. 30 m
screened (plan on site)
- Potential-free contacts: gold
contact recommended
(signal voltage: 3,3 V =)
Alternatively, a coupling relay with
gold contacts can be mounted in the
terminal box of the condensing unit.
y Connection for setpoint adjustment
- Analogue input is not potentialfree:
isolation amplifier recommended,
can be mounted in the terminal box
of the condensing unit.
- signaling contact: 4 to 20 mA
mounted resistances: 10 k (R1)
and 150 (R2)
- signaling contact: 0 to 10 V Only via
resistance 10 k (R1). In this case
remove resistance 150 (R2) and
connect voltage signal!
y Sensor for cold store temperature
(R5)
- sensor typ: NTC (option)
- sensor line: max. 30 m screened
(plan on site)
- data upon request
5 技術データ
y 運転電圧：
400 V AC +/- 10% 50/60 Hz
3~/N/PE（N は強制的）
y プリヒューズ（K1）
- 最大 32 A
- 推奨 25 A
y 接続端子
- フィードライン 6 mm
2
（最大）
- 制御ライン 1.5 mm
2
（最大）
y コンデンシングユニットの端子ボッ
クス内のケーブルブッシュ：M 25
y ステータスメッセージリレー(CN13）
- スイッチング電圧230 V（AC）
最大連続電流10 A
- 最低スイッチング電圧5 V（DC）
最小連続電流100 mA
- 最高スイッチング電圧125 V（DC）
最大連続電流10 A
y 電磁弁（Y1）
定格電圧 230 V（AC）
y 無電位接点（S5&S6）
デジタル入力用
- 接続ケーブル：最大30 m、シールド
付き（設置場所で準備）
- 無電位接点：ゴールド接点を推奨(信
号電圧：3.3 V =）または：ゴールド
接点付きカップリングリレーをコン
デンシングユニットの端子ボックス
に取付け可能。
y 設定値調整用の接続
- アナログ入力は無電位ではないため、
緩衝増幅器（推奨）をコンデンシン
グユニットの端子ボックスに取付け
可能。
- 信号接点：4～20 mA 取り付けられ
ている抵抗：10 kΩ（R1）と150 Ω
(R2）
- 信号接点：
0～10 V 抵抗10 kΩ（ R1）
を介した場合のみ。この場合、抵抗
150 Ω（R2）を外し、電圧信号を接
続してください。
y 冷蔵室温度センサー（R5）
- センサーのタイプ：NTC（オプ
ション）
- センサーの配線：最大30 m、シール
ド付き（設置場所で準備）
- データはご要望に応じて提供いたし
ます。
