KT-200-2 15

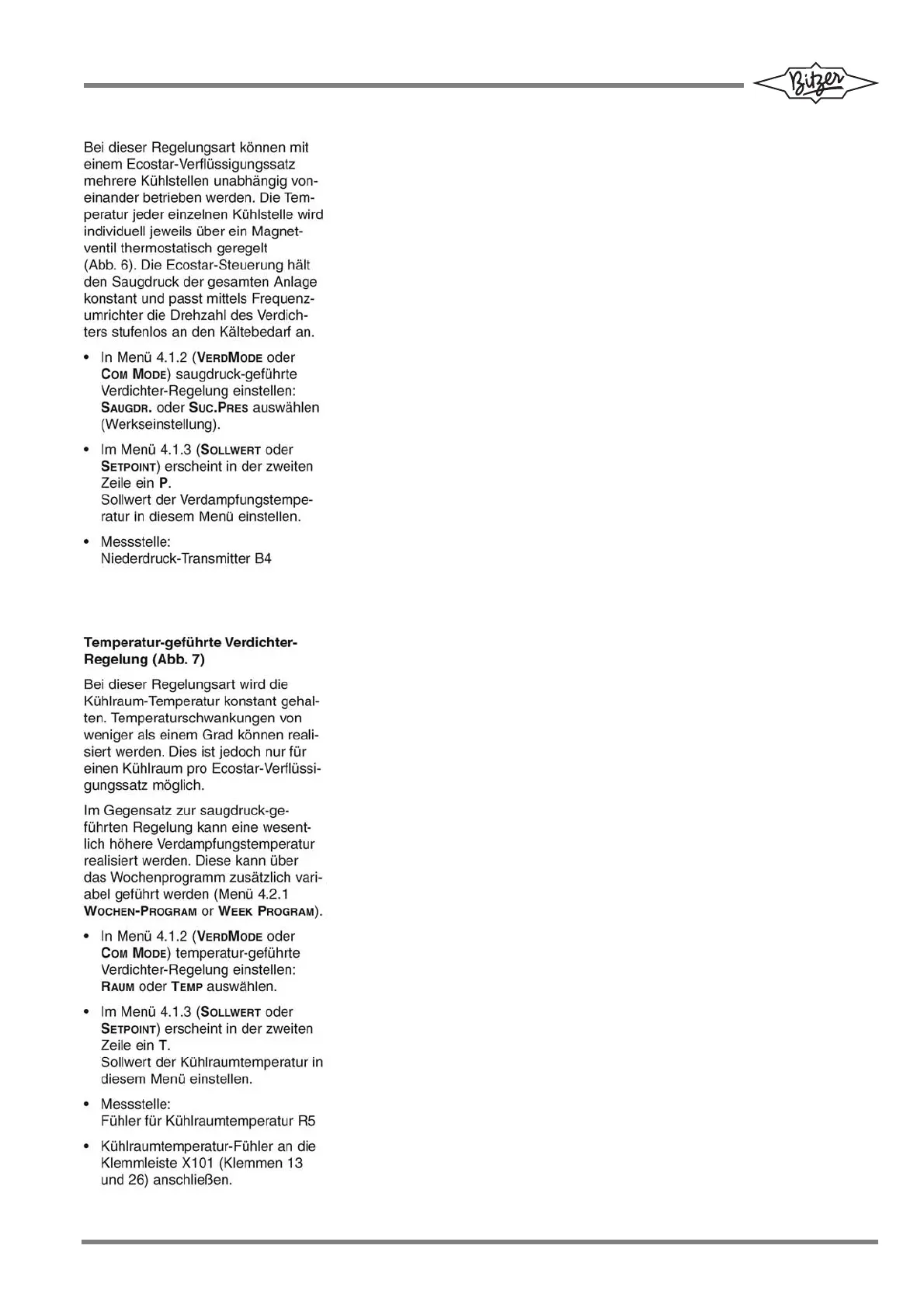

With this type of control, several
cooling points may be operated
independently of each other using one
Ecostar condensing unit. The
temperature of each individual cooling
point is controlled individually by means
of a solenoid valve that works as
thermostat (fig. 6). The Ecostar control
keeps the suction pressure of the entire
system at a constant level and adapts
the compressor speed infinitely to the
cooling demand by means of a
frequency inverter.
y Set suction pressure-guided
compressor control in menu 4.1.2
(C
OM MODE or VERDMODE):
Select S
UC.PRES or SAUGDR. (factory
setting).
y In menu 4.1.3 (S
ETPOINT or
S
OLLWERT), a P appears in the
second line.
Adjust the setpoint of the evaporation
temperature in this menu.
y Checkpoint:
low pressure transmitter B4
Temperature-guided compressor
control (fig. 7)
With this type of control, the cold store
temperature is kept at a constant level.
Temperature fluctuations of less than
one degree may be achieved.
However, it is only possible for one cold
store per Ecostar condensing unit.
Compared to the suction pressure
guided control, a much higher
evaporation temperature may be
achieved. It may be activated variably
by means of the week program (menu
4.2.1 W
EEK PROGRAM or
W
OCHEN-PROGRAM).
y Set temperature-guided compressor
control in menu 4.1.2 (C
OM MODE or
V
ERDMODE): Select TEMP or RAUM.
y In menu 4.1.3 (S
ETPOINT or
SOLLWERT), a T appears in the
second line.
Adjust the setpoint of the cold store
temperature in this menu.
y Checkpoint:
cold store temperature sensor R5
y Connect the cold store temperature
sensor to the terminal strip X101
(terminals 13 and 26).
このタイプの制御の場合、1台のEcostar
コンデンシングユニットを使用して、複
数の冷却ポイントを互いに独立して作動
させることができます。各冷却ポイント
の温度は、サーモスタットとして働く電
磁弁によって個別に制御されます（図6）。
Ecostar制御はシステム全体の吸入圧を
一定レベルに保ち、周波数インバーター
によってコンプレッサー速度を冷却要求
レベルに応じて無段階に調整します。
y 吸入圧誘導式コンプレッサーをメニュー
4.1.2（C
OM MODE または VERDMODE）
で設定します。
S
UC.PRES または SAUGDR.（工場設定）
を選択します。
y メニュー4.1.3（SETPOINT または SOLLWERT）
で、2 行目に P が表示されます。
このメニューで蒸発温度の設定値を
調整します。
y 測定ポイント：
低圧トランスミッターB4
温度誘導式コンプレッサー制御
(図 7）
このタイプの制御では、冷蔵室温度が一
定レベルに保たれます。温度変化を1°C
以内に抑えることができます。ただしこ
の制御を行えるのは、1台のEcostarコン
デンシングユニットにつき1つの冷蔵室
のみです。
吸入圧誘導式制御と比較して、はるかに
高い蒸発温度を実現できます。ウィーク
プログラム（メニュー4.2.1 W
EEK PROGRAM
またはWOCHEN-PROGRAM）を使用してさ
まざまな制御を実行することができ
ます。
y 温度誘導式コンプレッサーを
メニュー4.1.2（C
OM MODE または
V
ERDMODE）で設定します。
T
EMP または RAUM を選択します。
y メニュー4.1.3（SETPOINT または
SOLLWERT）で、2 行目に T が表示さ
れます。
このメニューで冷蔵室温度の設定値
を調整します。
y 測定ポイント：
冷蔵室温度センサーR5
y 冷蔵室温度センサーを端子ストリップ
X101（端子 13 と 26）に接続します。
