Possible signal ranges:
y 4 to 20 mA (depending on current)
y 0 to 10 V (depending on voltage)
For the electrical connection, please refer
to wiring diagrams and technical data.
Correspondingly, the nominal
temperature and the max. permitted
deviation may be set for
temperature-guided compressor control.
External control of the suction
pressure via digital input
See chapter 4.5 "Digital inputs".
Reducing the condensing pressure
The condenser fan speed is controlled
infinitely by default, the fans are
operated in eco mode. The fan speed is
determined by the temperature
difference between condensing and
ambient temperature. Apart from that,
the speed characteristic
① changes
depending on the ambient temperature
(fig. 9).
可能な信号範囲：
y 4～20 mA（電流に依存）
y 0～10 V（電圧に依存）
電気接続については、配線図と技術デー
タを参照してください。
これにより、公称温度と最大許容偏差を
温度誘導式コンプレッサー用に設定でき
ます。
デジタル入力による吸入圧の外部制御
4.5章の「デジタル入力」を参照してくだ
さい。
凝縮圧の低下
コンデンサーファン速度は無段階制御さ
れます。初期設定では、ファンはecoモー
ドになっています。ファン速度は凝縮温
度と外気温の温度差によって決まり
ます。それとは別に、速度特性曲線
①は
外気温に応じて変化します（図9）。
n Fan speed in %
t
c
Condensing temperature
t
amb
Ambient temperature
① to ③ Speed characteristics (eco mode)
① Example: 13°C ambient temperature
② Example: 39°C ambient temperature
③ Example: 43°C ambient temperature
④ Change of the speed characteristics
with different ambient temperatures
n ファン速度（%）
t
c
凝縮温度
t
amb
外気温
①～③ 速度特性曲線（ecoモード）
① 例：外気温13°C
② 例：外気温39°C
③ 例：外気温43°C
④ 外気温が異なる場合の速度特性曲線の
変化

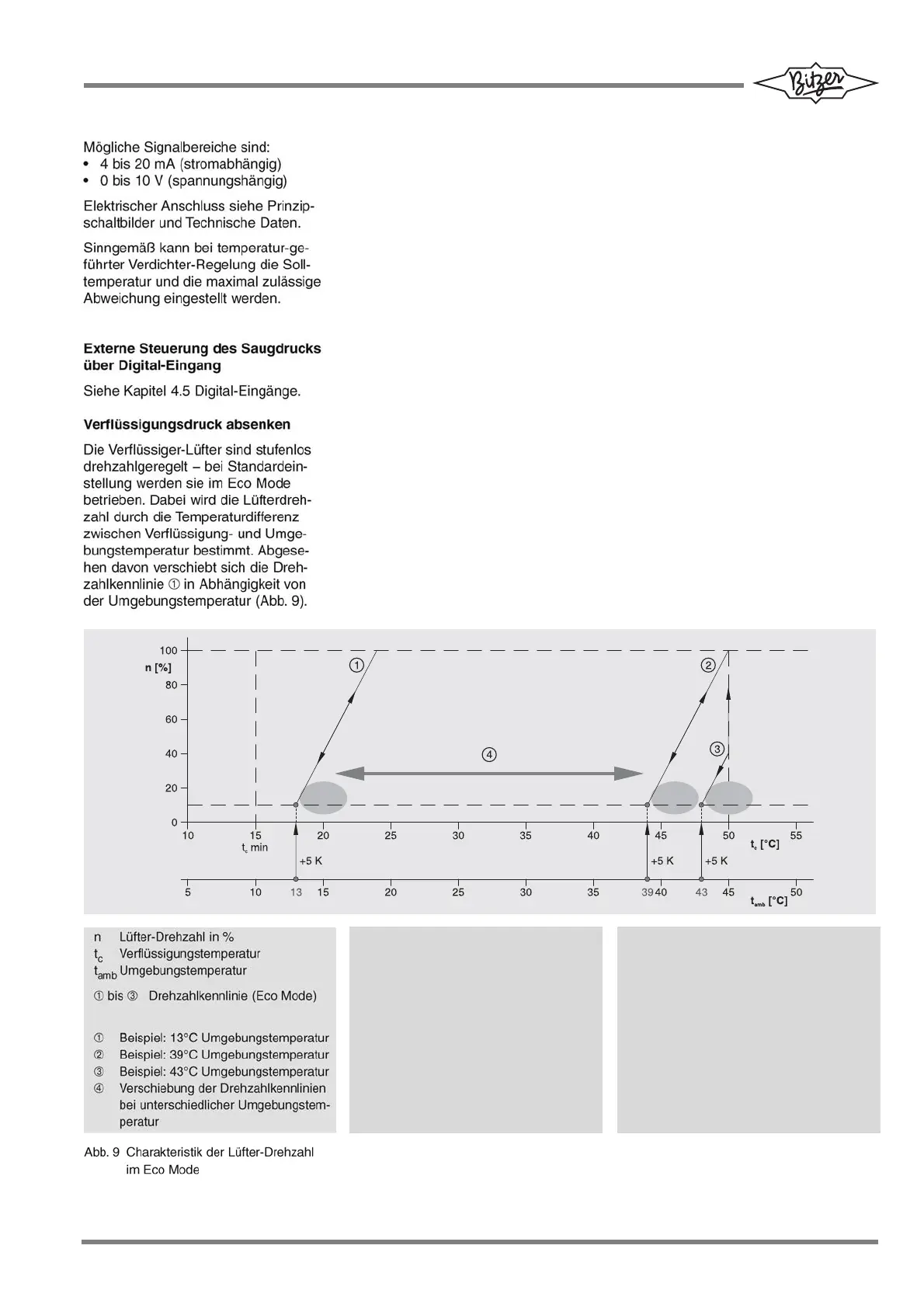

Fig. 9 Characteristic of the fan speed in
eco mode
図9 ecoモード時のファン速度の特性
