FOURS A CONVECTION 13 D’INSTALLATION
MONTAGE DU FOUR
MONTAGE DE LA SECTION DOUBLE - FOURS EN TAILLE RÉELLE
1. Fixez les pieds de courte longueur au bas de la section inferieure comme decrit.
2. Posez la section superieure par-dessus la section inferieure.
3. Fixez les ferrures de montage superpose au moyen des autres boulons de 5/16 po expedies avec les fours.
4. Raccordez le connecteur de carneau.
MONTAGE DE LA SECTION DOUBLE - CTB
1. Assemblez la section inferieure du bati, tel que decrit. NE REFERMEZ PAS le couvercle du compartiment lateral ni le
panneau de commande avant.
2. Au moyen d’un outil, detachez les rondelles amovibles situees sommet du four inferieur.
3. Retirez le couvercle du compartiment lateral des commandes et ouvrez le panneau de commande avant du four super-
ieur.
4. Au moyen d’un outil, detachez les rondelles amovibles situees pres de chaque coin du fond du four superieur.
5. Mettez le four superieur sur le four inferieur.
6. Alignez les trous de boulon avant et arriere du four superieur avec les trous de boulon du four inferieur.
7. Inserez, du haut vers le bas, un boulon et une rondelle dans chacun des 2 trous.
8. Posez un ecrou et une rondelle sur chacun des 2 boulons et serrez a fond.
9. Remettez le couvercle du compartiment de commande en place et refermez le panneau de commande avant des deux
fours.

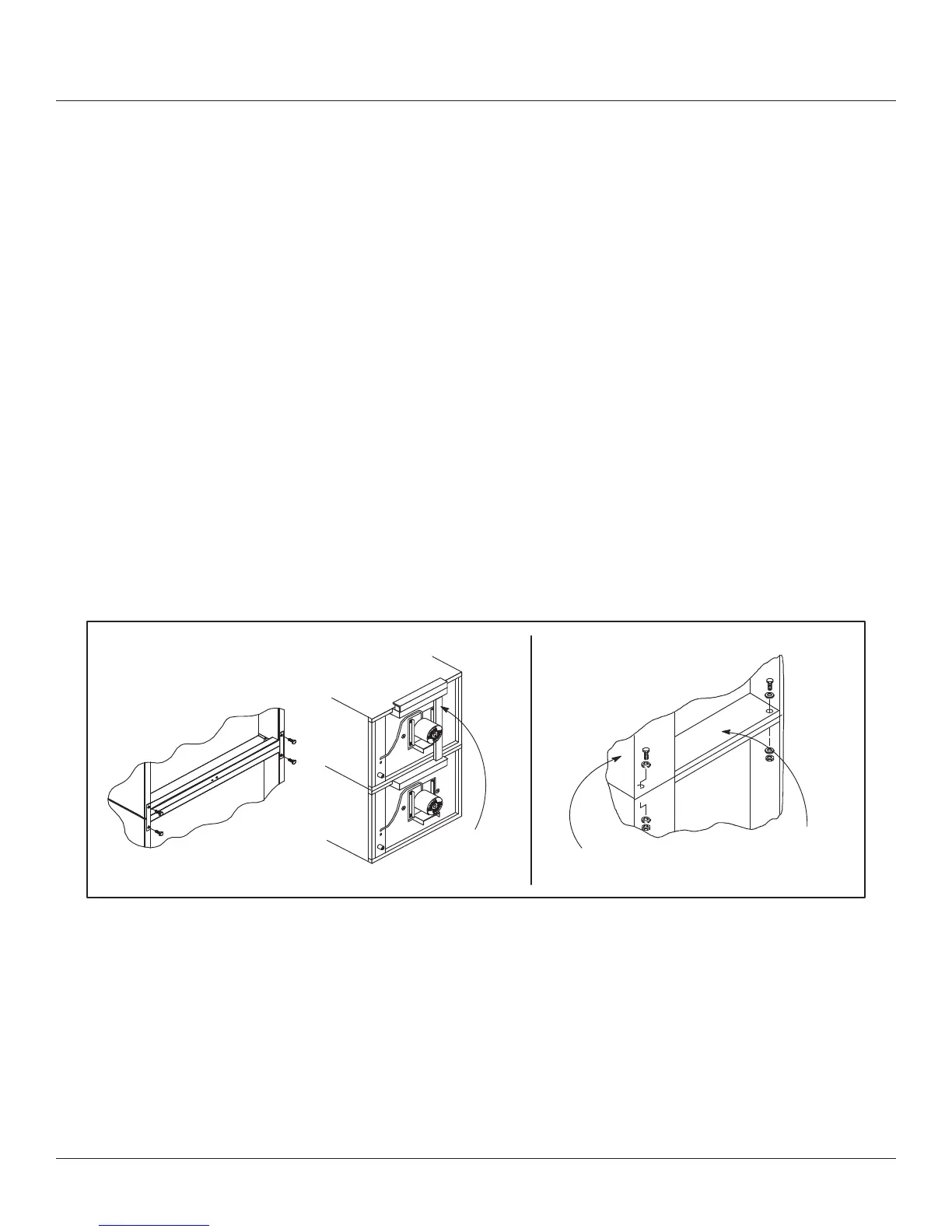

Fours en taille réelle
Le Connecteur
CTB
Compartiment de
commandez
Compartiment de
moteur
Figure 10
MISE A NIVEAU DU FOUR
Apres assemblage le four doit etre mis a niveau et installe a son emplacement d’utilisation.
1. Le four peut etre mis a niveau en ajustant les vis de mise a niveau ou les roulettes en bas de chaque pied.
