FOURS A CONVECTION 14 D’INSTALLATION
BRANCHEMENT D’UTILITE
RACCORDEMENT ELECTRIQUE - TOUTES LES UNITÉS SAUF MARK V XCEL
Les diagrammes de cablage se trouvent dans le coffret de commande et a l’arriere du four. Les fours sont disponibles pour
operation dans plusieurs choix de voltages, de circuits mis a la terre monophases ou triphases. Le moteur electrique, les
voyants lumineux et les interrupteurs connexes sont raccordes au four comme suit:
Le conduit du l’arriere du compartiment de commande.
LA SOCIETE BLODGETT NE SAURAIT ETRE TENUE POUR RESPONSABLE DES PERTES OU DOMMAGES SUBI PAR
SUITE DE L’INSTALLATION INCORRECTE DE FOURS.
Connect wires to terminal
block
Amener la ligne
d’alimentation à travers le
disque défonçable

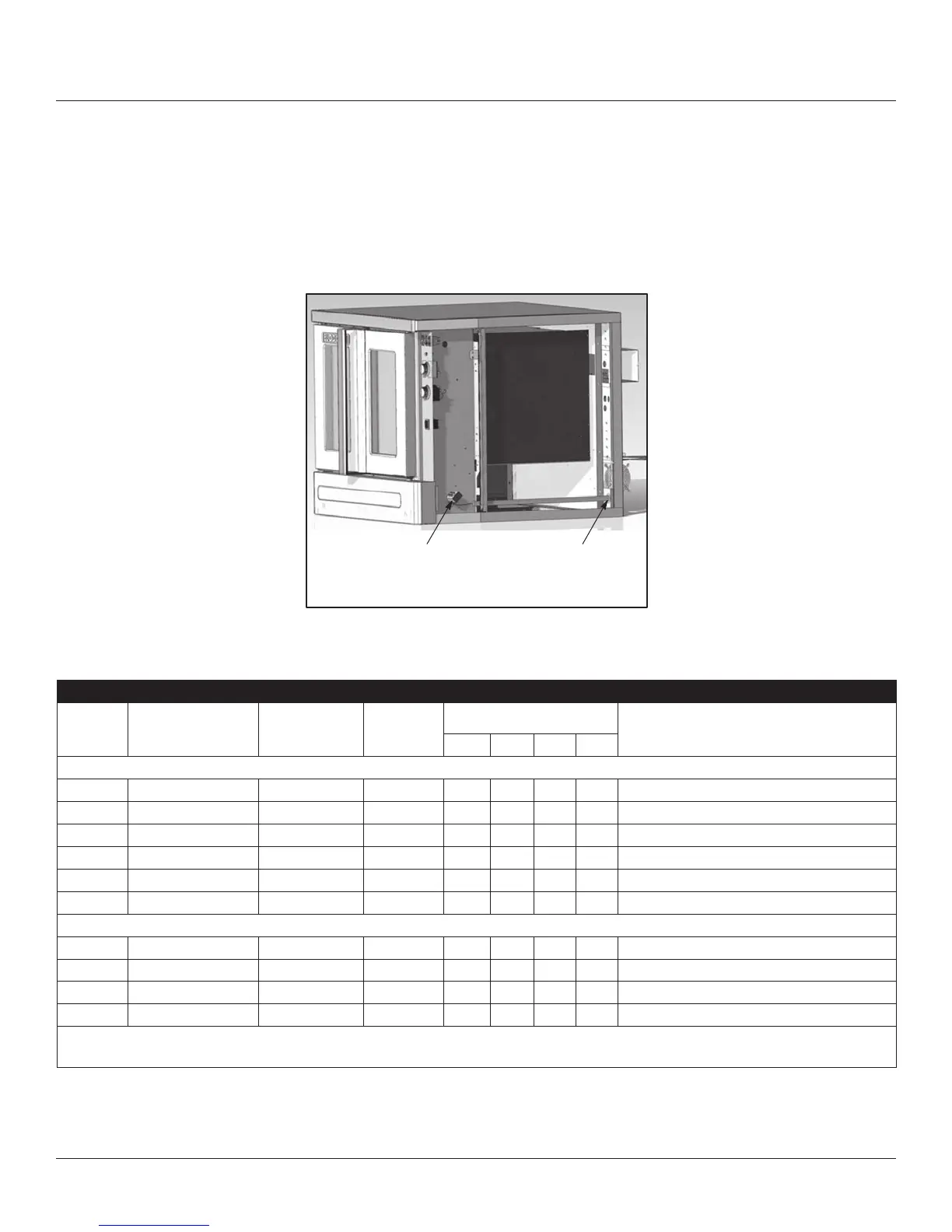

Figure 11
FOURS EN TAILLE RÉELLE
KW
FREQUENCE
TENSION
PHASE
AMP RES CONNEXION ELECTRIQ E
(CALIBRE MINIMUM)*
L1 L2 L2 N
Installation E-U et Canada
11.0 60 208 1 51 — 51 — 6 AWG
11.0 60 208 3 31 29 29 — 8 AWG
11.0 60 220-240 1 44 — 44 — 6 AWG
11.0 60 220-240 3 26 24 24 — 8 AWG
11.0 60 440 3 15 14 14 — 12 AWG
11.0 60 480 3 14 13 13 — 12 AWG
Installation a l’export
11.0 50 220-240 1 48 — — 48 Calibre suivant code local
11.0 50 220/380 3 18 15 15 3 Calibre suivant code local
11.0 50 240/415 3 18 14 14 4 Calibre suivant code local
11.0 50 230/400 3 18 15 15 3 Calibre suivant code local
REMARQUE: *La dimension du cablage des connexions electriques est determinee pour les ls de cuivre de 90ºC
a 125 % de la puissance d’entree nominale.
