Blue Box SIGMA 2002 - Page 116

Blue Box - 110

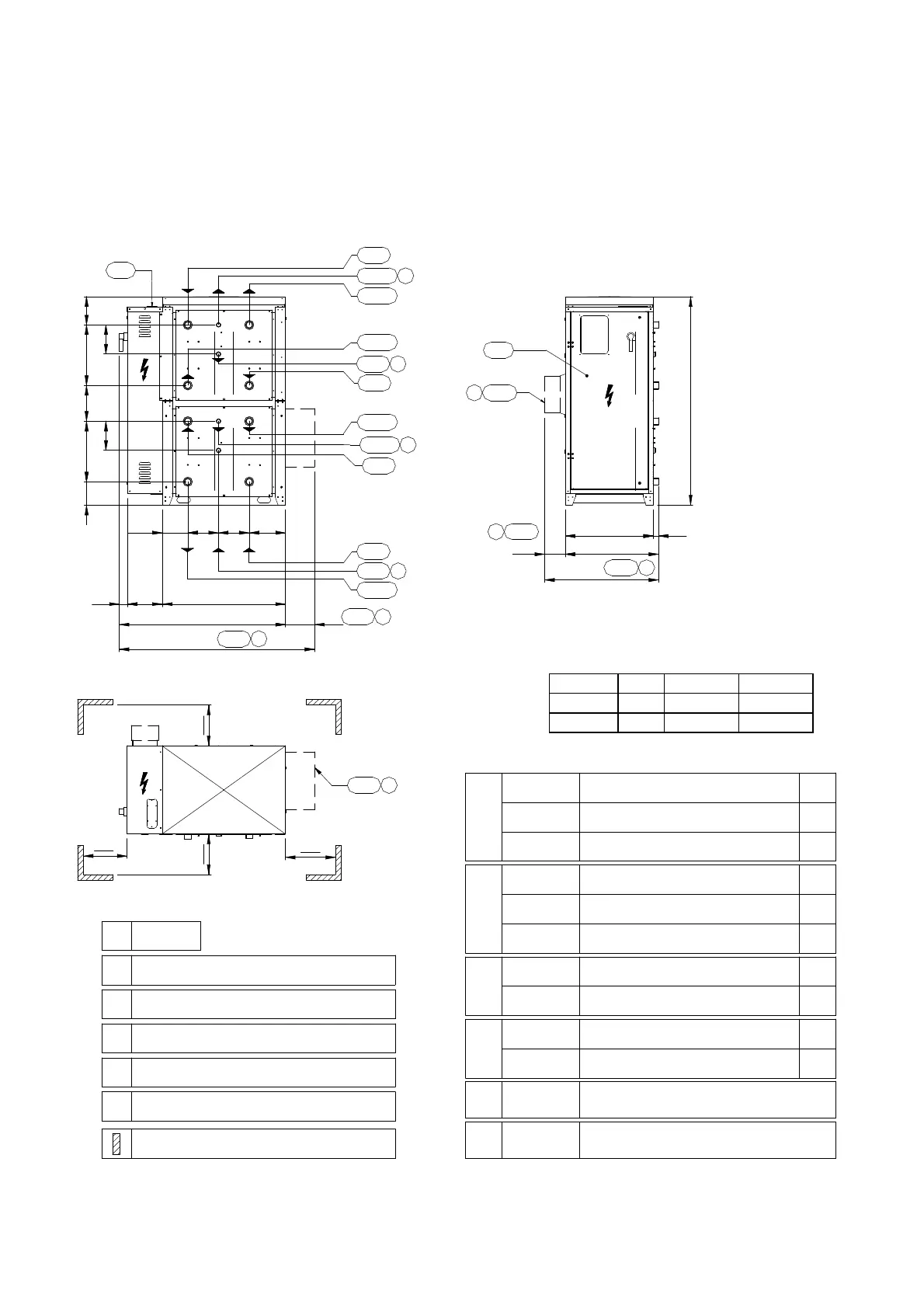

DIMENSIONS, WEIGHTS AND HYDRAULIC CONNECTIONS
SIGMA 2002 - MODEL 14.4
800
*
OPTIONAL
Sap
PANNELLI INSONORIZZANTI VERSIONE LN
SOUND ABSORBING PANEL LN VERSION
Ep
QUADRO ELETTRICO
ELECTRICAL PANEL
Fsc
REGOLATORE DI GIRI VERSIONE LC
FAN SPEED CONTROL LC VERSION
SPAZI DI INSTALLAZIONE
CLEARANCES
Es
INGRESSO ALIMENTAZIONE ELETTRICA
ELECTRICAL SUPPLY INLET
Epf
QUADRO ELETTRICO RIFASAMENTO UNITA'
POWER FACTOR CORRECTION ELECTRICAL PANEL
800
263,5 310,5
*Epf
Epf *
Uin
Rout
Cin
Rin
Uout
*
*
Rin
Uout
Cin
Uin
Rout
Cout
*
*
Uin
G 2" M
CHILLER, HP,
LC, HP/LC
LE, HP/LE
H
G 2" M
WATER INLET EVAPORATING
REFRIGERANT CONNECTION SUCTION
USER WATER INLET
INGRESSO ACQUA EVAPORATORE
CONNESSIONI REFRIG. ASPIRAZIONE
INGRESSO ACQUA UTILIZZO
Rout
CHILLER, HP,
LC, LE RECOVERY WATER OUTLET
USCITA ACQUA RECUPERO
Rin
CHILLER, HP,
LC, LE RECOVERY WATER INLET
INGRESSO ACQUA RECUPERO
Cout
G 2" M
CHILLER, H,
HP, LE, HP/LE
LC, HP/LC
REFRIGERANT CONNECTION DISCARGE
CONDENSING WATER OUTLET
CONNESSIONI REFRIG. MANDATA
USCITA ACQUA CONDENSAZIONE
Cin
G 2" M
CHILLER, H,
HP, LE, HP/LE
LC, HP/LC
REFRIGERANT CONNECTION LIQUID
CONDENSING WATER INLET
CONNESSIONI REFRIG. LIQUIDO
INGRESSO ACQUA CONDENSAZIONE
Uout
G 2" M
CHILLER, HP,
LC, HP/LC
LE, HP/LE
H
G 2" M
WATER OUTLET EVAPORATING
REFRIGERANT CONNECTION LIQUID
USER WATER OUTLET
USCITA ACQUA EVAPORATORE
CONNESSIONI REFRIG. LIQUIDO
USCITA ACQUA UTILIZZO
1787
978
177 801
756
Fsc*
45
*Fsc
Ep
Fsc*
70 300
Es
Cout
250
Epf *
263,5
800
1676
1426
1056
AA
242519306519201
218,5
800
VERSIONE A Rin Rout
DS 250 G 1" F G 1" F
DC 519 G 2" M G 2" M
