Blue Clean BC2N1HSS - Instructions pour Lassemblage

25
PREPARATION
Avant de commencer l’assemblage de l’article, assurez-
vous d’avoir toutes les pièces. Comparez le contenu de
l’emballage avec la liste de la quincaillerie incluse. S’il y
a des pièces manquantes ou endommagées, ne tentez
pas d’assembler l’article. Veuillez appeler le service à la
clientèle au 1-866-235-5112. Les pièces de rechange
seront envoyées sans frais.
Temps d’assemblage approximatif : 5 minutes.
Outils nécessaires pour l’assemblage (non inclus) :
tournevis cruciforme.

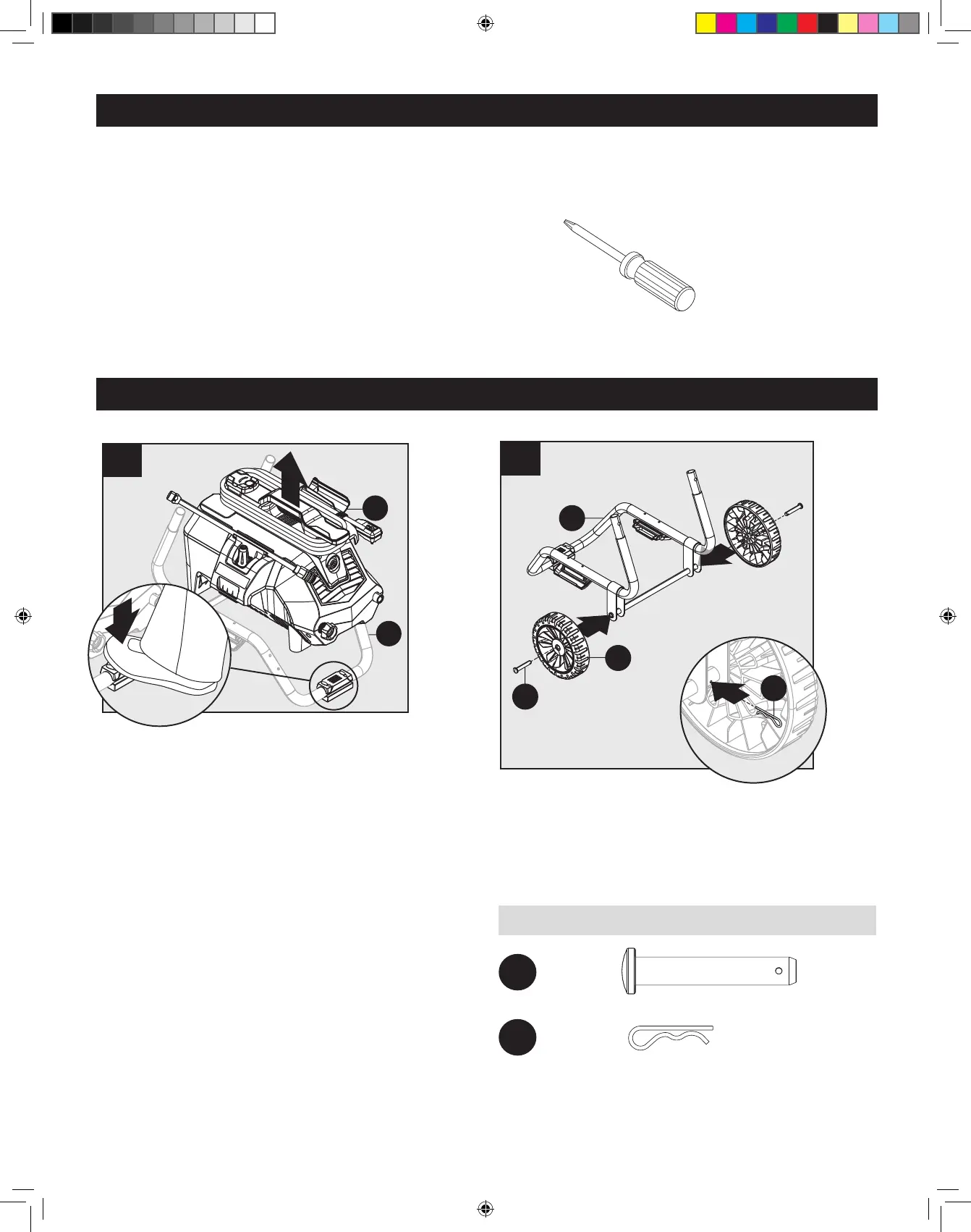

INSTRUCTIONS POUR L’ASSEMBLAGE
PRÉPARATION
Placez un pied sur le coussin à l’avant de la partie
inférieure cadre (G) et le bloc de rondelle (F) puis
soulevez le cadre. Sur le côté de nettoyeur haute
pression (F).
2
1
1
F
G
Cheville
d’essieu
x 2
AA
AA
BB
CC
DD
Screws
Qty. 2
Axle Pins
Qty. 2
Screws
Qty. 2
Cotter Pins
Cant. 2
1
1
2
2
G
J
AA
DD
Quincaillerie utilisée :
Assemblage de l’armature
Installez les chevilles d’essieu (AA) et les roues (J)
sur l’armature inférieure (G). Fixez le tout à l’aide des
goupilles fendues (DD).
DD
Goupille
fendue
AA
BB
CC
DD
Screws
Qty. 2
Axle Pins
Qty. 2
Screws
Qty. 2
Cotter Pins
Cant. 2
x 2
