PREPARATION
Antes de comenzar el montaje del producto, asegúrese
de que todas las partes están presentes. Comparar
piezas con listado de paquetes de contenido y lista de
contenido de hardware. Si cualquier pieza falta o está
dañado, no intente montar el producto. Por favor llame
al servicio al cliente al 1-866-235-5112. Las piezas de
repuesto se enviarán sin cargo.
Tiempo estimado de montaje: 5 minutos.
Herramientas necesarias para el montaje (no incluido):
Destornillador Phillips.

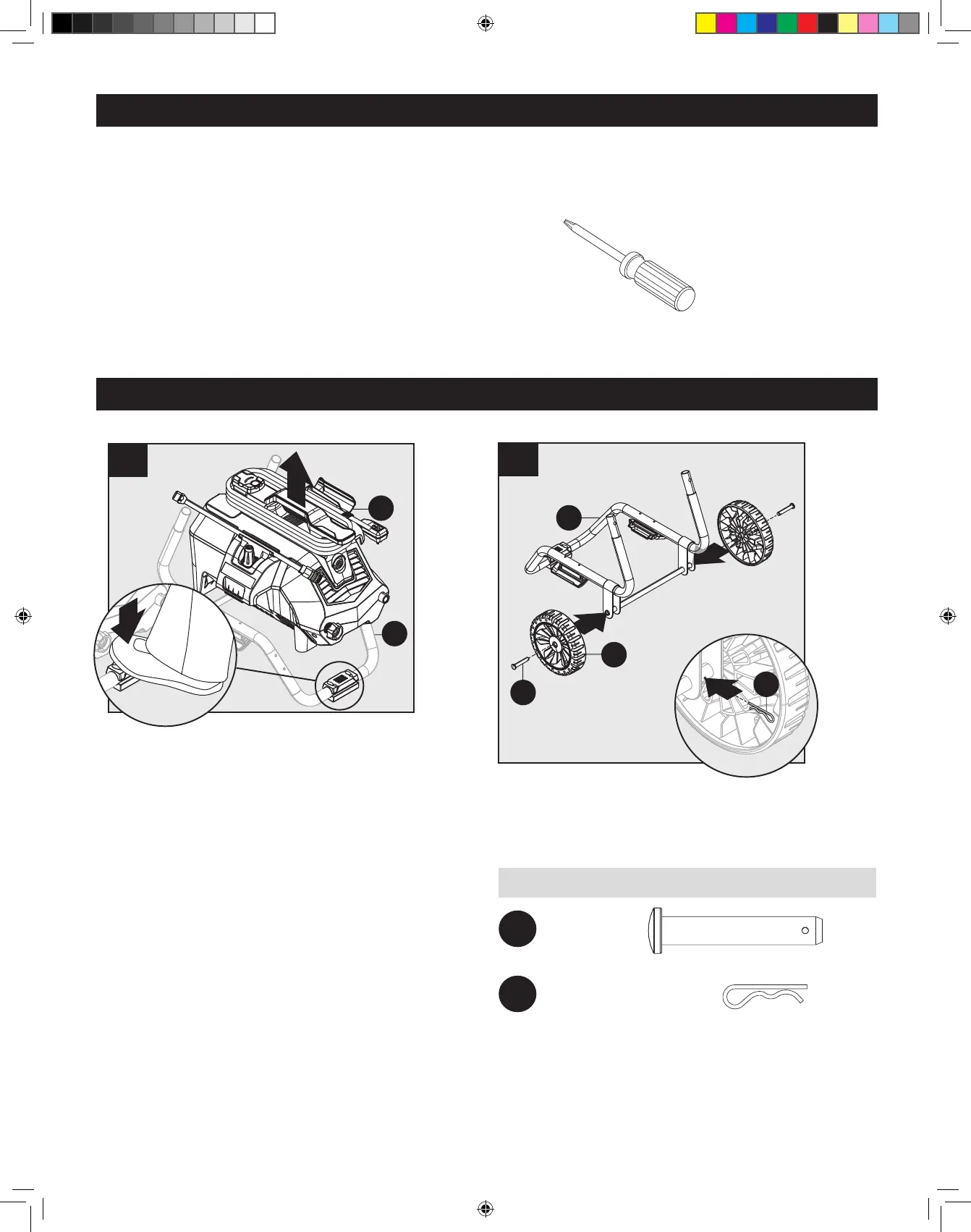

INSTRUCCIONES DE MONTAJE
PREPARACIÓN
Coloque un pie sobre la almohadilla en la parte
delantera de la parte inferior marco (G) y luego
levante el marco de la unidad de arandela (F).
Ponga la lavadora a presión (F) a un lado.
2
1
1
F
G
Perno de eje
x 2
AA
AA
BB
CC
DD
Screws
Qty. 2
Axle Pins
Qty. 2
Screws
Qty. 2
Cotter Pins
Cant. 2
1
1
2
2
G
J
AA
DD
Aditamentos que se utilizan:
Ensamblaje del marco
Instale pernos de axel (AA) y ruedas (J) para bajar de
marco (G). Fíjelos con pasadores de chaveta (DD).
DD
Pasador de chaveta
AA
BB
CC
DD
Screws
Qty. 2
Axle Pins
Qty. 2
Screws
Qty. 2
Cotter Pins
Cant. 2
x 2
