44

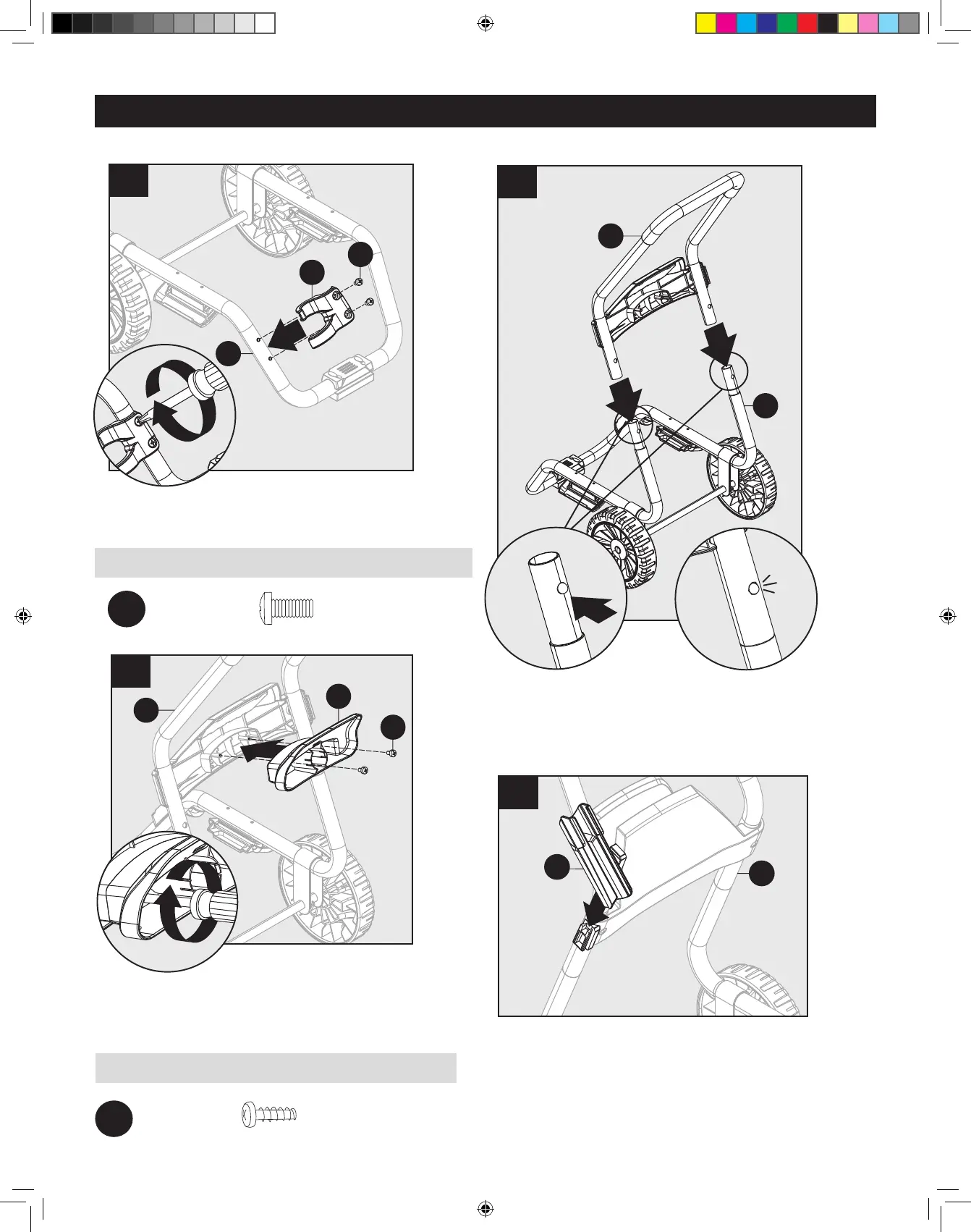

INSTRUCCIONES DE MONTAJE
1
3
2
G
H
BB
4
3
2
2
1
G
B
Instale a porta tobera (H) en el armazón inferior (G).
Fijar con dos tornillos (BB).
1
5
2
A
CC
B
Botones en prolongaciones del chasis (G) menor e
instale la manija (B). Prolongaciones del chasis inferiores
clic cuando el mango está en posición correcta.
Instale la manguera soporte (A) en parte posterior
de la parte superior de la manija (B). Fijar con dos
tornillos (CC).
Tornillos
x 2
BB
AA
BB
CC
DD
Screws
Qty. 2
Axle Pins
Qty. 2
Screws
Qty. 2
Cotter Pins
Cant. 2
Aditamentos que se utilizan:
Tornillos
x 2
CC
AA
BB
CC
DD
Screws
Qty. 2
Axle Pins
Qty. 2
Screws
Qty. 2
Cotter Pins
Cant. 2
Aditamentos que se utilizan:
6
B
M
Deslice la funda de pistola (M) en su lugar en la
asa superior (B).
